面向高速设备连接需求，关注极细同轴线束的真实选型参数

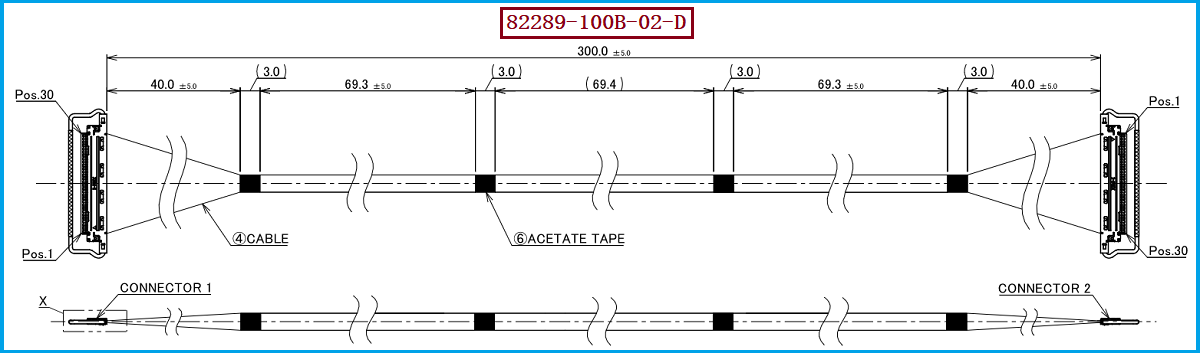

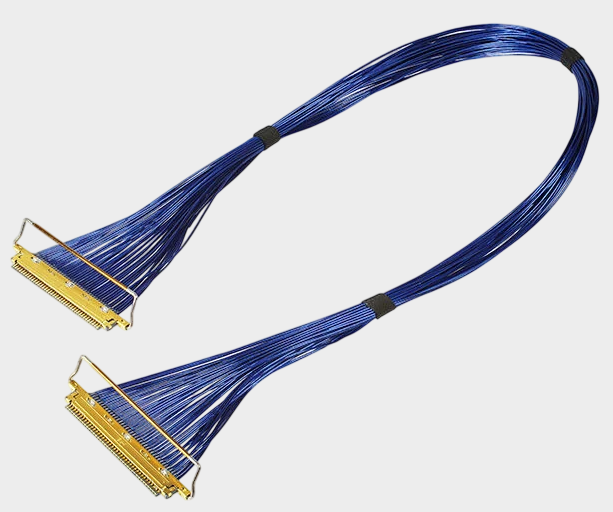

随着高分辨率显示、工业视觉、AI视觉设备及高速电子设备不断向轻薄化、高速化和高密度方向发展，设备内部线束不仅要满足基本的电气连接，更需要兼顾高速信号完整性、空间尺寸、柔韧性以及长期连接可靠性。本次介绍的产品为 I-PEX 82289-100B-02-D 极细同轴线束，其对应 CABLINE®-VS 系列高速极细同轴连接方案，采用30Pin结构、AWG#40极细同轴线、50Ω阻抗，标称线束长度为300mm，线位定义为 1-N。在线材端连接器方面，此款线束使用的连接器型号为 20454-230T。对于工程师而言，选型时不能只看“30Pin”或“AWG40”等单一参数，而应将产品料号/型号、连接器型号、Pin数量、线规、阻抗、长度以及线位定义作为一个完整的匹配体系进行确认；对于采购人员而言，则应重点确认替代产品是否能够在连接器配合、线序、尺寸以及批量一致性方面满足原应用要求。我们公司专注于极细同轴线束的生产制造，可根据客户设备的连接器、线位、长度及电气性能需求提供相应的定制化生产方案，并可提供 I-PEX 82289-100B-02-D兼容替代线束方案，帮助客户降低供应链切换及国产替代过程中的验证成本。

---

为什么极细同轴线芯线导体要镀银？高速信号与可靠性的背后

在极细同轴线束中，芯线导体虽然尺寸很小，却直接影响信号传输能力和长期可靠性。很多高速极细同轴线采用镀银导体，并不是单纯为了提高材料档次，而是与导体的导电性能、加工特性和高速信号传输需求有关。银具有很高的电导率，在常见金属材料中导电性能非常突出，因此在极细导体表面形成银层，可以在保持细径导体结构的同时获得良好的导电性能；另一方面，高频信号存在明显的趋肤效应，随着频率升高，交流电流更加集中于导体表面附近，因此导体表面的材料特性会对高频传输产生影响。对于30Pin、AWG#40、50Ω这类高速极细同轴线束而言，导体并不是简单地“越粗越好”，而是在极细尺寸条件下，通过导体材料、镀层结构、绝缘层、屏蔽层及整体几何结构共同控制阻抗和信号完整性。与此同时，银层还能够改善导体端接和焊接等加工过程中的稳定性。因此，工程师在评价极细同轴线时，应关注的不仅是线径和外观，更要关注导体结构、镀层工艺、阻抗一致性以及高频传输性能；采购人员在进行替代选型时，也应避免仅通过“AWG相同”就判断两款线材完全等效。

---

连接器与线位定义决定能否真正兼容，不能只看Pin数量

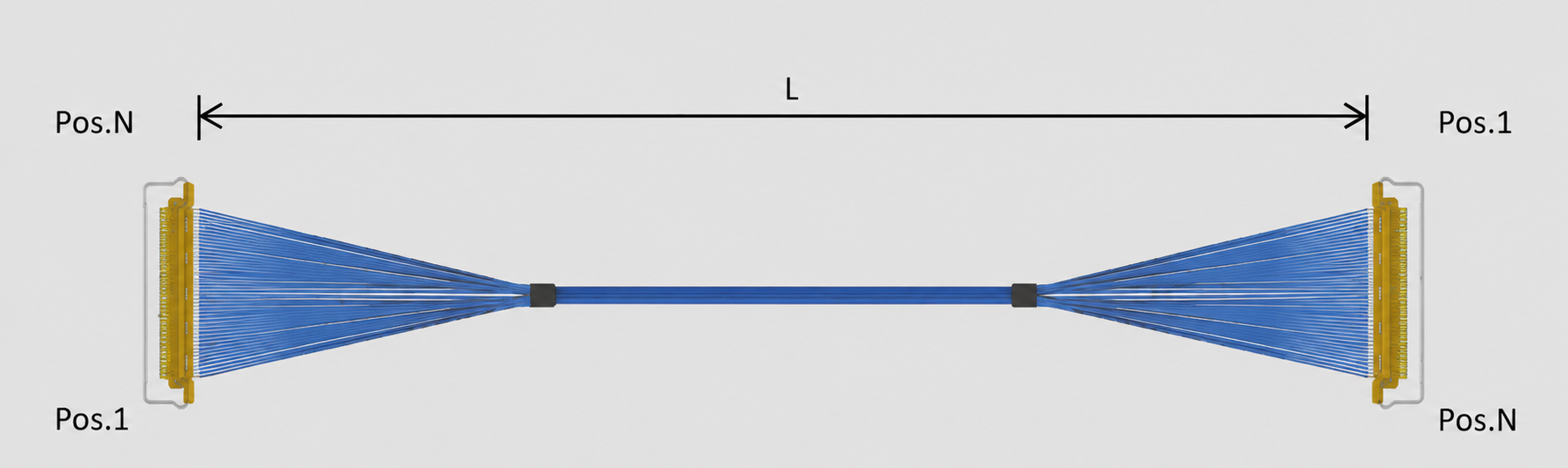

对于 I-PEX 82289-100B-02-D 这类极细同轴线束，连接器匹配是国产替代过程中非常关键的一环。该产品线材端使用的连接器型号为 20454-230T，同时线位定义为 1-N，这意味着替代线束不仅需要在30Pin数量上对应，还需要确认两端Pin位的实际对应关系。如果连接器型号、插合结构或线位定义存在差异，即使线束采用相同的AWG40规格，也可能出现无法插合、Pin位错接、信号通道对应错误甚至设备无法正常工作的情况。因此，在工程师进行替代设计时，应将连接器外形尺寸、Pitch、插合方向、锁定结构、端子排列、线缆出线方式以及1-N线位定义作为整体进行核对；采购人员则建议要求供应商提供完整的产品规格、样品和必要的测试数据，再进行装机验证。对于我们公司而言，极细同轴线束并非简单的裁线和压接，而是涉及极细同轴线材、连接器端接、线序控制、屏蔽结构、长度公差及成品检测等多个制造环节，可根据客户提供的原装线束或设备接口要求进行兼容替代开发，为高速显示、工业相机、机器视觉及其他高密度电子设备提供国产化极细同轴线束解决方案。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82289-100B-02-D 的兼容替代，建议工程师首先确认原产品的核心配置，即CABLINE®-VS系列、30Pin、AWG#40、50Ω、300mm、1-N，同时核对线材端连接器型号 20454-230T 及实际装配尺寸；其次，根据设备实际传输速率和工作环境，对替代线束进行阻抗一致性、导通、绝缘、耐压、插拔可靠性以及高速信号完整性等项目验证。对于采购人员，如果目标是实现国产替代，不建议单纯以价格作为判断依据，而应综合考察供应商的极细同轴线材生产能力、端接工艺、批量一致性、交期和定制能力。尤其需要注意的是，极细同轴线束属于“连接器+线材+端接工艺”的系统产品，只有连接器、线缆和线位同时匹配，才能形成真正意义上的兼容替代。我们公司可提供 I-PEX 82289-100B-02-D兼容替代线束方案，可围绕客户实际应用对线束长度、Pin数量、线位定义、连接器配置及极细同轴线材规格进行匹配，并支持样品验证及批量生产，帮助工程师降低重新设计难度，也为采购人员提供更加灵活的国产供应链选择。

---

从一根极细同轴线，到完整的高速连接解决方案
I-PEX 82289-100B-02-D 是一款具有明确规格组合的30Pin极细同轴线束，其核心识别参数包括 AWG#40、50Ω、300mm以及1-N线位定义，线材端连接器型号为 20454-230T。从芯线导体镀银，到极细同轴结构，再到连接器和线位匹配，每一个环节都会影响最终的高速信号传输和产品可靠性。对于工程师来说，真正有效的替代方案应建立在结构、电气、尺寸和可靠性多维度验证基础之上；对于采购人员来说，则应选择具备极细同轴线束研发、生产和质量控制能力的供应商。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们公司持续专注于极细同轴线束的国产替代研究与市场应用方案开发，可提供 I-PEX 82289-100B-02-D兼容替代线束方案，面向高速显示、工业视觉、AI视觉及其他高密度电子设备提供极细同轴线束产品与定制化服务。
