I-PEX 83018-100B-01-D：面向高速、小型化设备的30Pin极细同轴线束

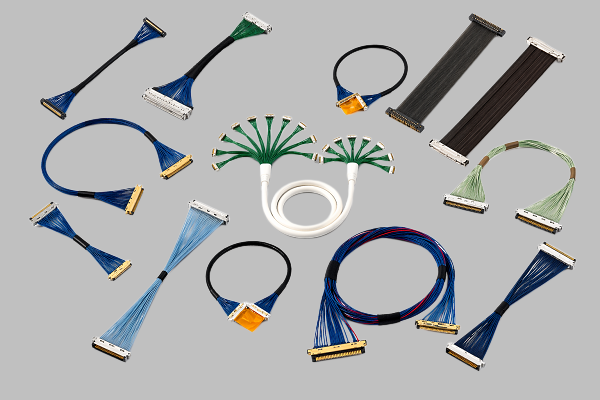

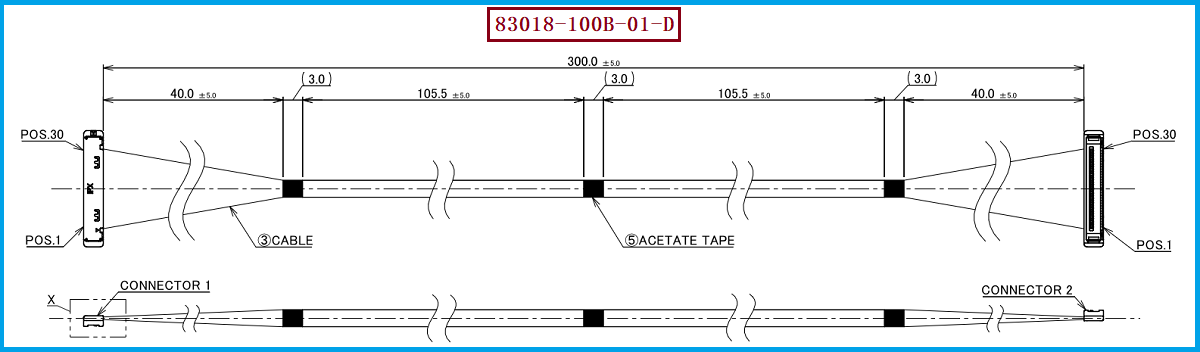

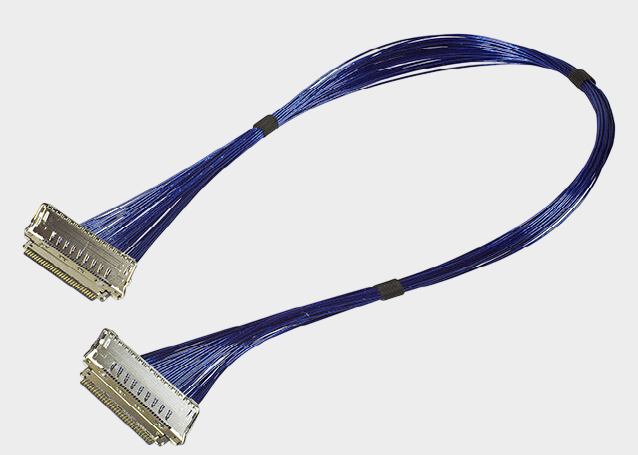

在笔记本电脑、平板电脑、显示模组、摄像头模组以及AI视觉设备等产品中，内部高速信号连接既要满足高速传输，又受到结构空间、弯折路径和EMI控制等因素限制，因此极细同轴线束成为高密度内部互连的重要方案。本文介绍的 I-PEX 83018-100B-01-D 属于 CABLINE®-SS 30Pin 极细同轴线束，配套线材端连接器型号为 20373-R30T-06，连接器为 30PIN、0.4MM间距。I-PEX官方资料显示，CABLINE®-SS采用垂直直角型连接结构、水平出线设计，结合高度约1.65±0.2mm，连接器深度约3mm，并支持多种Pin数规格；其中30Pin线束既有1-N，也有1-1的产品配置，83018对应30Pin、300mm、1-1线序。 对于工程师而言，这类线束不仅要关注“能不能连接”，还需要同时确认连接器匹配、线序、长度、线径、阻抗以及设备内部走线空间；对于采购人员而言，则应重点确认替代线束是否能够按照原始图纸和BOM要求实现尺寸、连接器、线序及电气性能的对应。

---

阻抗、屏蔽和传输性能：决定高速信号能否稳定传输

极细同轴线的阻抗、屏蔽结构和传输性能之间存在直接联系。高速差分信号在极细同轴线中传输时，如果线缆特性阻抗与系统设计不匹配，就可能产生反射，使信号边沿质量下降，并进一步表现为眼图裕量降低、误码增加或高速接口稳定性下降。因此，在高速线束选型时，不能只看线径和外径，还需要关注阻抗控制以及连接器、线材、PCB之间的整体阻抗连续性。I-PEX官方对 CABLINE®-SS 的高速性能测试采用40Pin连接器、Micro-Coaxial Cable、AWG#40、45Ω、100mm以及GSSGSSG Pin Assignment进行验证，并给出了最高16Gbps/Lane应用参考。 屏蔽层则主要承担抑制外部电磁干扰以及降低线束自身高速信号向外辐射的作用；不过，屏蔽效果并不只取决于“有没有屏蔽层”，还与屏蔽结构、接地路径、连接器金属结构、端接工艺以及整机EMI设计有关。值得注意的是，CABLINE®-SS官方参数明确标注该连接器本身并非ZenShield®全EMI屏蔽结构，因此实际项目中应结合设备的EMI要求、线束结构及系统接地方案进行综合评估。

---

极细同轴线有哪些类型？不同类型如何对应实际应用？

从工程选型角度来看，极细同轴线并不是单一规格，可以按照线径、阻抗、结构及应用需求进行区分。常见的Micro-Coaxial Cable会根据AWG规格形成不同外径和电气特性，例如更细的AWG42适合空间更加紧凑的场景，而AWG40、AWG38、AWG36则可以在信号传输、机械强度及电流承载之间进行不同取舍。I-PEX CABLINE®-SS官方资料列出的Micro-Coaxial Cable适用规格包括AWG36、AWG38、AWG40以及AWG42，其中AWG42特别注明可能存在特性阻抗不匹配问题，因此高速应用不能简单理解为“线越细越好”，而应结合阻抗、传输速率、线长、空间以及电流要求进行综合选型。 从结构和应用来看，极细同轴线更适合单路高速信号隔离传输，而多根极细同轴线按照一定Pin数和线序组成线束后，可以形成适用于显示、摄像头、数据采集等设备内部的高密度互连方案。对于本次 I-PEX 83018-100B-01-D，其核心配置为30Pin、0.4mm间距、1-1线序，适合需要高密度、多通道信号连接，同时对内部安装空间有要求的应用场景。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 83018-100B-01-D 的替代开发，工程师和采购人员建议首先确认原产品的连接器接口和机械尺寸，其中线材端连接器型号为 20373-R30T-06，Pin数为 30PIN，端子间距为 0.4MM；同时应核对原线束长度、线序、线径、阻抗要求、屏蔽结构以及设备端的安装空间。I-PEX官方资料中，20373-R30T-06对应CABLINE®-SS 30Pin Plug Housing，CABLINE®-SS还提供30Pin的板端Receptacle 20374-R30E-31以及不同长度、不同线序的30Pin线束配置，可作为工程选型和兼容确认时的参考。 在国产替代或供应链备选开发过程中，不建议仅依据“连接器型号一致”判断线束可以直接替换，而应以原始2D图纸、Pin定义、长度公差、阻抗要求、信号完整性以及实际装机测试结果进行确认。我们公司可提供 I-PEX 83018-100B-01-D 兼容替代线束方案，可根据客户提供的产品图纸、样品或技术要求，对30Pin极细同轴线束进行对应开发与生产制造，重点围绕连接器匹配、线序、长度、线材规格及高速信号传输要求进行替代方案设计。

---

高速极细同轴线束需要从“连接”走向“信号完整性”
对于 I-PEX 83018-100B-01-D 这类30Pin极细同轴线束而言，真正影响应用效果的不只是连接器能否插合，还包括阻抗是否匹配、屏蔽结构是否合理、信号传输是否稳定以及线束能否满足整机空间和可靠性要求。CABLINE®-SS采用0.4mm超小间距和窄型结构，并支持高速信号应用，官方资料同时提供了相应的信号完整性数据及测试资料，可为工程设计和替代开发提供参考。 因此，在选择或替代 I-PEX 83018-100B-01-D 时，应将“连接器+极细同轴线+线序+阻抗+屏蔽+结构尺寸+实际测试”作为一个完整系统进行评估。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于需要降低采购成本、增加供应商备选或进行国产化替代的客户，可通过原型号、2D图纸及样品进行技术对照，由专业极细同轴线束制造商进行兼容替代开发。
