随着AI视觉、工业相机、边缘计算以及高速显示设备不断向小型化、轻薄化、高速化方向发展，设备内部高速互连对于连接器和线束结构的要求也在持续提升。尤其是在MIPI Camera、eDP显示、高速视频信号传输等应用环境下，传统FPC在线长、抗干扰以及高速稳定性方面逐渐面临瓶颈。

相比之下，Micro Coaxial Cable（极细同轴线）凭借更好的阻抗控制能力、更强的EMI屏蔽性能以及更灵活的布线优势，正在成为越来越多高速设备内部连接的重要方案。I-PEX推出的82649-100B-02-D 12Pin极细同轴线束，就是当前AI Camera与高速显示领域中较为常见的一种高速连接组件方案。

---

一、I-PEX 82649-100B-02-D属于什么类型的极细同轴线束？

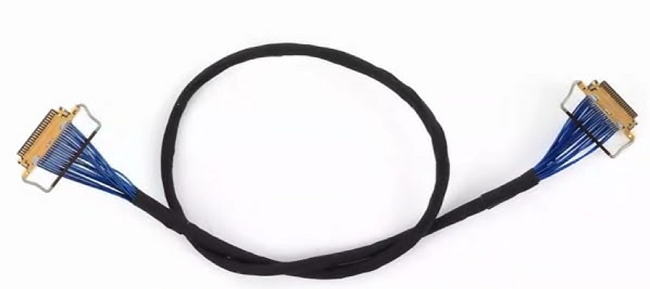

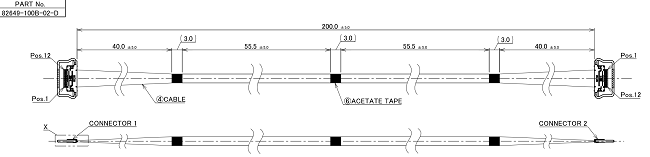

I-PEX 82649-100B-02-D属于CABLINE-CA系列中的Sample Harness评估线束，采用12Pin结构设计，主要应用于高速信号验证、Camera模组连接以及显示模组内部高速数据传输。该方案通常配合CABLINE-CA系列高速连接器使用，支持Micro Coaxial Cable高速传输结构，可满足高频、高速、小空间设备内部连接需求；该线束所对应的连接器型号为：20634-112T-02，其属于0.4mm Pitch微型高速连接器，具备以下几个典型特点：

1. 支持高速差分信号传输，

2. 低背小型化结构设计，

3. 水平对接安装方式，

4. 支持高密度Pin排列，

5. 适用于AI Camera与高速显示应用。

CABLINE-CA系列本身具备较好的EMI屏蔽结构设计，因此在MIPI CSI、eDP、高速视频传输等应用中，能够有效降低串扰与信号损耗，进一步提升整体SI性能。这也是目前越来越多AI视觉设备开始采用极细同轴线束的重要原因之一。

---

二、I-PEX 82649-100B-02-D在AI Camera与高速显示中的应用分析

随着4K、8K、高帧率Camera以及AI图像识别设备不断普及，图像传感器输出的数据带宽正在快速提升。相比传统FPC结构，Micro Coaxial Cable极细同轴线束在阻抗一致性、抗干扰能力以及高速稳定性方面更具优势，因此在AI视觉与高速显示领域应用越来越广泛；I-PEX 82649-100B-02-D这种12Pin极细同轴线束，通常适用于以下场景：

1. MIPI Camera模组连接，

2. AI视觉板卡高速数据传输，

3. eDP/LVDS显示连接，

4. 工业控制显示设备，

5. 嵌入式AI终端设备。

尤其是在高速显示应用中，CABLINE-CA系列连接器能够有效降低高速传输过程中的Eye Diagram衰减问题，并改善整体信号完整性表现。同时，其微型化结构也更加适合轻薄型设备内部有限空间布线。对于部分需要快速导入项目的客户，目前行业内也存在较多兼容82649-100B-02-D接口定义的极细同轴线束方案。我们同样可提供兼容替代型线束组件，并支持根据客户需求定制：线长规格，Pin定义，线材AWG规格，EMI屏蔽结构，端子及连接器方案；从而帮助客户缩短开发周期，加快项目导入效率。

---

三、选型、兼容与替代方案建议

在实际项目开发过程中，选择82649-100B-02-D这类极细同轴线束时，通常需要重点关注以下几个关键参数：Pin数量，线规规格，阻抗控制能力，传输速率要求，设备内部空间布局。由于AI Camera与高速显示设备对于SI性能要求较高，因此建议优先选择具备完整EMI屏蔽结构、稳定插拔寿命以及成熟高速传输设计的Micro Coaxial Cable方案；如果项目需要更高Pin数，也可以进一步评估CABLINE-CA系列中的20Pin、30Pin、40Pin等规格；若设备空间更加紧凑，则可以考虑更低背或更细线规设计方案。

对于部分国产化项目，目前我们公司可以生产兼容I-PEX接口定义的替代型极细同轴线束组件，在保持接口兼容的同时，也能够兼顾成本与交期需求。在选择兼容或替代方案时，建议重点确认以下几个方面：

1. Connector Pitch是否一致，

2. Pin Assignment是否兼容，

3. 是否满足阻抗控制要求，

4. 是否支持对应高速协议，

5. EMI性能是否稳定可靠。

尤其是在AI视觉设备中，高速线束稳定性会直接影响Camera数据完整性与系统运行稳定性，因此不建议单纯以成本作为唯一选型标准。

---

随着AI Camera、高速显示以及边缘AI设备持续升级，Micro Coaxial Cable极细同轴线束正在逐渐替代传统FPC，成为高速内部连接的重要解决方案之一。I-PEX 82649-100B-02-D搭配20634-112T-02连接器，凭借小型化、高速化以及优秀EMI屏蔽性能，在MIPI Camera、工业显示以及高速视频传输领域具有较高应用价值。

我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
