为什么高端设备越来越多采用极细同轴线？

在笔记本电脑、平板电脑、显示设备、工业相机、AI视觉设备以及其他高速电子设备内部，空间越来越紧凑，而高速信号传输要求却越来越高，这也是极细同轴线束逐渐成为高端设备内部连接方案的重要原因。与普通排线相比，极细同轴线具有独立的同轴结构和屏蔽层，在有限空间内可以兼顾高速信号传输、阻抗控制以及抗电磁干扰需求；同时，较小的线径能够帮助工程师降低线束占用空间，使线束更容易布置在狭窄的结构区域以及设备转轴等位置。对于需要高速显示、高速摄像头数据以及多通道高速数字信号传输的设备而言，线束不仅要“连接得上”，还需要在尺寸、信号完整性、EMI以及机械布线之间取得平衡，这正是极细同轴线越来越受到高端设备厂商关注的重要原因。

---

I-PEX CABLINE®-SS 50P线束：83029-100B-01-D的产品特点

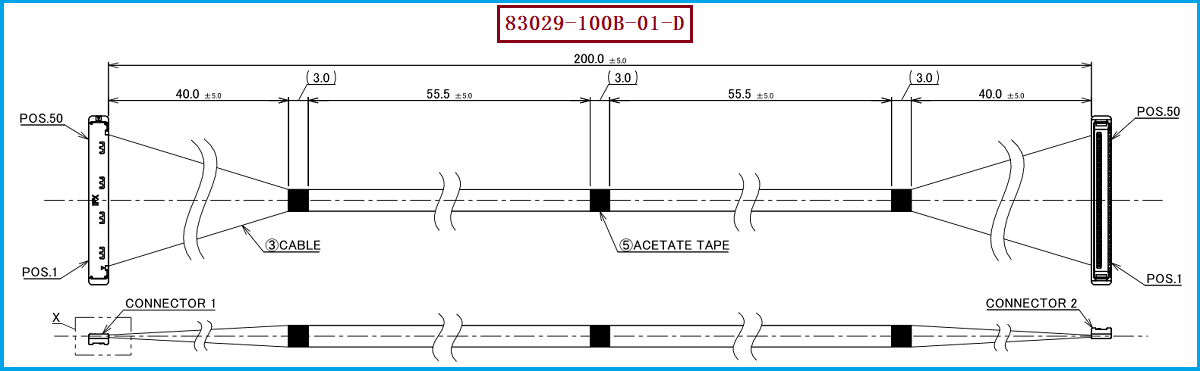

本次介绍的产品为 I-PEX 83029-100B-01-D，属于 I-PEX CABLINE®-SS系列50Pin极细同轴线束，标准长度为200mm，采用Micro-Coaxial Cable结构，线束两端为1-1线位定义，即对应端子按照直通方式进行连接。该线束配套使用的线材端连接器型号为 20373-R50T-06，对应CABLINE®-SS 50Pin连接器体系。CABLINE®-SS采用0.4mm Pitch、垂直直角型结构，具有较小的安装空间，并采用I-PEX W-Point接触设计；该系列面向高速信号传输应用，官方资料给出的系列高速性能可达到16Gbps/Lane。在实际项目中，工程师选择类似50P极细同轴线束时，应同时确认Pin数、连接器型号、线长、线规、阻抗、线位定义以及屏蔽和接地要求，而不能仅凭“50Pin极细同轴线”判断是否能够直接替换。

---

从工程师与采购角度看，83029替代选型需要关注什么？

对于设备研发工程师而言，I-PEX 83029-100B-01-D的替代开发首先要保证机械和电气接口的一致性，包括与原设备匹配的50Pin连接器结构、0.4mm Pitch、出线方向、线束长度以及两端连接关系；如果应用于高速差分信号，还需要重点关注极细同轴线的特性阻抗、插损、回损、串扰以及整体信号完整性。对于采购人员而言，则更需要关注供应商能否按照原型号进行稳定批量生产，以及连接器、线材、端子压接、线序、长度公差和外观品质是否能够保持一致。尤其是本产品明确采用1-1线位定义，因此在国产兼容替代时不能误用1-N线序，否则即使连接器和Pin数完全一致，也可能导致设备信号连接关系发生变化。对于涉及显示、摄像头或高速数据传输的项目，还建议在样品验证阶段结合实际设备进行电气性能和机械可靠性验证。

---

选型和兼容与替代方案参考及建议

如果原设备使用的是 I-PEX 83029-100B-01-D，进行兼容替代时建议以“连接器兼容+线缆规格匹配+线位定义一致+长度一致+高速性能验证”为核心思路。首先确认线材端连接器为 20373-R50T-06或与原设计完全匹配的对应连接器体系，其次确认50Pin、200mm长度以及1-1线位定义，再根据设备实际高速信号要求选择合适的Micro-Coaxial Cable规格，并对阻抗和信号完整性进行验证。对于采购替代项目，还应进一步确认样品承认、批量交付能力、线束一致性以及长期供应能力。我们公司可提供：I-PEX 83029-100B-01-D兼容替代线束方案，可根据客户原线束的Pin数、连接器、线长、线规、线位定义及实际应用要求进行极细同轴线束的兼容开发与生产制造，为需要国产替代、第二供应商导入或批量采购的客户提供对应的线束解决方案。

---

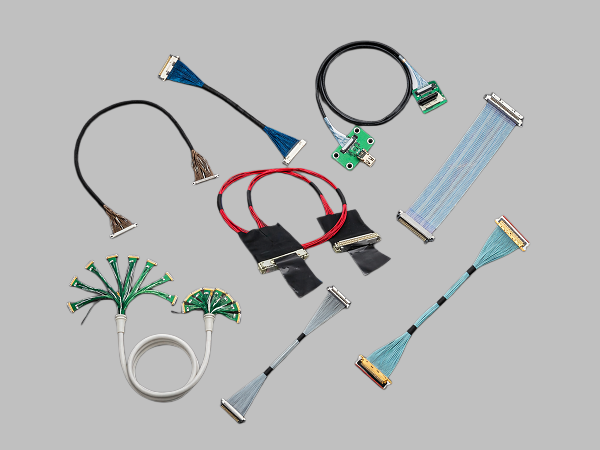

极细同轴线束是高密度高速设备内部连接的重要方案
从高端电子设备的发展趋势来看，设备内部空间持续缩小，而高速信号数量和传输速率不断提高，使传统线束在空间占用、信号完整性和EMI控制方面面临更高要求。极细同轴线束能够在较小的线径和连接器尺寸下实现多通道高速信号连接，因此被广泛关注。I-PEX 83029-100B-01-D作为CABLINE®-SS系列50P、200mm、1-1结构极细同轴线束，在选型和替代过程中需要重点确认50Pin、连接器型号20373-R50T-06、200mm长度以及1-1线位定义。对于工程师而言，这些参数关系到接口、结构和信号性能；对于采购人员而言，则关系到兼容性、供应稳定性和批量交付。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕原厂型号进行兼容替代开发，为高速显示、工业相机、AI视觉及其他高密度电子设备提供极细同轴线束解决方案。
