40PIN高密度互连：为高速设备提供更紧凑的信号传输方案

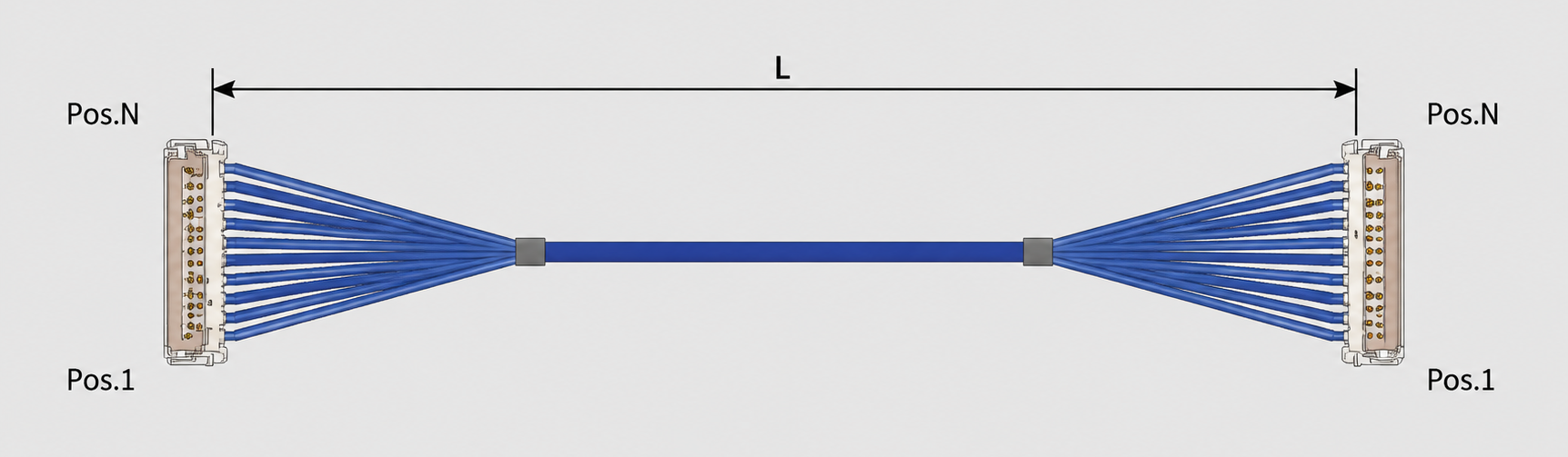

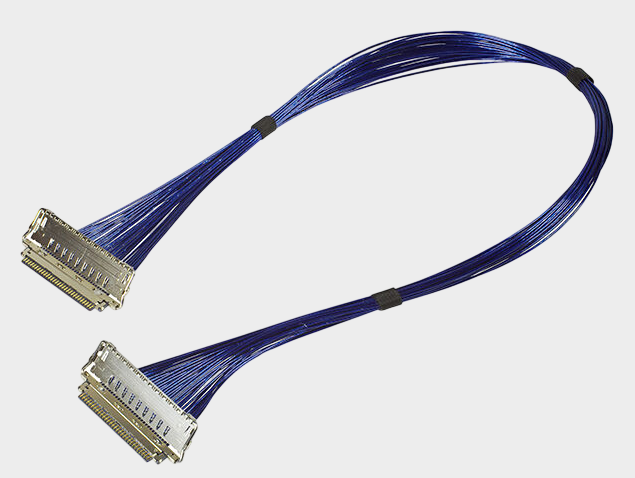

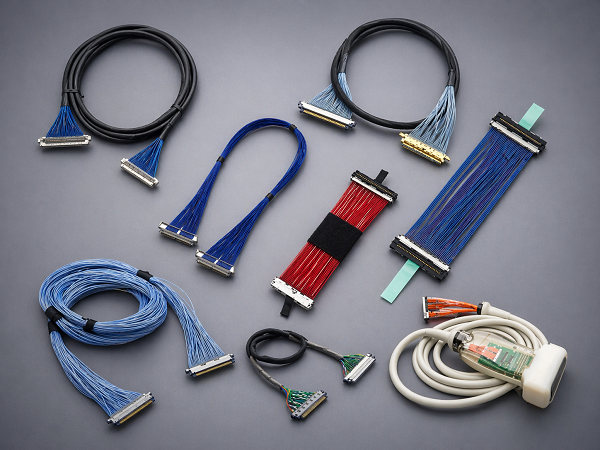

随着笔记本电脑、AI计算设备、高分辨率显示设备、工业电子及新一代高速通信设备不断向高速化、小型化、轻薄化和高集成度发展，设备内部PCB空间越来越有限，而需要传输的高速信号通道却持续增加。传统线束在空间占用、信号完整性以及高密度布线方面逐渐面临挑战，极细同轴线束因此成为工程师进行高速内部互连设计时的重要选择。本次介绍的 I-PEX 82696-100B-01-D，属于CABLINE®-VS II系列40PIN极细同轴线束，标准长度为100mm，采用40根极细同轴线进行信号连接，两端采用40PIN、0.5mm间距的高密度连接器结构，配套线材端连接器型号为 20847-040T-01。对于需要在有限空间内实现多通道、高密度、高速信号连接的产品而言，这类极细同轴线束能够兼顾空间利用率与信号传输需求，为设备内部精密互连提供更灵活的工程解决方案。

---

为什么极细同轴线束是未来通信的关键？高速信号时代更需要稳定的互连

所谓高速通信，并不仅仅意味着提高芯片或接口的传输速率，同时也意味着设备内部互连系统需要具备更好的阻抗控制、抗干扰能力、信号完整性以及高密度布线能力。随着PCIe Gen5、USB4、Thunderbolt、DisplayPort等高速接口不断发展，信号频率和数据速率持续提升，线缆本身已经成为影响系统性能的重要环节。极细同轴线束采用同轴结构，使信号导体与屏蔽结构形成相对稳定的传输环境，并能够在较小的空间内实现多通道信号布线；而CABLINE®-VS II连接器采用0.5mm Pitch高密度结构，并配备ZenShield®全屏蔽设计和机械锁扣结构，能够满足高速、小型化设备对于EMI抑制、连接可靠性以及空间利用率的综合需求。也正因为通信设备正在从“更快”走向“更快、更小、更密集”，极细同轴线束正在从传统的内部连接部件逐渐成为高速通信系统的重要基础互连部件。

---

针对工程师与采购人员：82696-100B-01-D的选型价值与替代应用

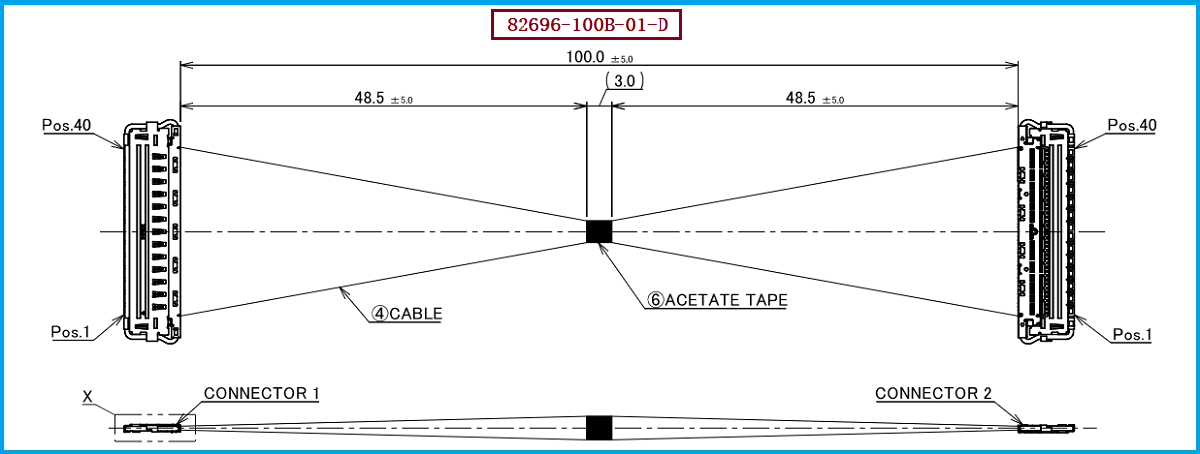

从工程设计角度来看，I-PEX 82696-100B-01-D的关键规格包括40PIN、0.5mm Pitch、100mm线束长度以及40AWG级极细同轴线配置，属于典型的高密度高速极细同轴线束方案；其配套连接器组件中，线材端连接器型号为 20847-040T-01，对应40PIN、0.5mm间距的CABLINE®-VS II结构。对于研发工程师而言，选型时建议重点核对PIN数量、Pitch间距、连接器结构、线束长度、线材规格、阻抗要求、端部加工方式、安装空间以及实际高速信号需求；对于采购人员而言，则应重点确认连接器料号、线束结构、线长公差、线材规格、加工工艺及批量一致性等要求。在兼容与替代项目中，不能仅依据“40PIN”和“0.5mm”判断是否能够直接替换，还需要对连接器Housing、端子排列、锁扣结构、线材规格、Pin Assignment及整机安装尺寸进行逐项核对。我们公司可提供：I-PEX 82696-100B-01-D兼容替代线束方案，可根据客户设备实际结构和技术要求，对极细同轴线规格、线束长度、连接器配置及端部加工工艺进行匹配，为研发验证、国产化替代、供应链优化及批量采购提供极细同轴线束制造支持。

---

选型和兼容与替代方案参考及建议：从“型号对应”走向“系统匹配”

对于需要寻找 I-PEX 82696-100B-01-D替代方案的客户，建议将“连接器兼容”和“线束性能兼容”作为两个层面进行评估。首先，应确认原产品采用的 20847-040T-01连接器组件、40PIN及0.5mm Pitch是否与目标设备的对接端结构一致，同时核对连接器外形尺寸、插合高度、锁扣方式及PCB端母座配置；其次，应确认极细同轴线的线径、阻抗、长度、屏蔽结构、端部焊接/固定方式以及Pin-to-Pin对应关系是否满足原设计要求。特别是高速通信产品，建议在样品验证阶段进一步进行信号完整性、阻抗、插入损耗、回波损耗及串扰等相关测试，而不建议仅通过外观尺寸判断替代是否成功。对于采购部门，如果原厂料号存在交期、成本、供应稳定性或国产化要求，也可以将**“同规格兼容替代+样品验证+小批量导入+量产保障”**作为整体导入路径。依托极细同轴线束生产制造能力，我们可围绕 82696-100B-01-D提供相应兼容替代及定制化生产方案，帮助客户降低单一供应来源依赖，并提升项目供应链的灵活性。

---

极细同轴线束正在成为高速、高密度电子设备的重要互连基础
I-PEX 82696-100B-01-D代表的是一种面向高速、高密度、小型化设备的精密互连方案，其40PIN、0.5mm Pitch以及极细同轴线束结构，使其能够在有限设备空间内实现多通道信号连接。随着高速通信、AI计算、高性能PC、高分辨率显示和智能电子设备持续发展，未来内部互连将不仅追求“连接起来”，更需要兼顾高速传输、信号完整性、EMI控制、空间利用率和长期连接可靠性。这也是为什么极细同轴线束正在成为未来高速通信及高端电子设备的重要互连技术之一。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。针对需要进行原厂料号替代、国产化导入或定制开发的客户，我们公司可提供 I-PEX 82696-100B-01-D兼容替代极细同轴线束方案，围绕40PIN、0.5mm Pitch及对应连接器结构进行产品匹配，为工程师提供可验证的技术方案，为采购人员提供更具灵活性的供应选择。
