面向高速设备连接需求，I-PEX 82981-100B-01-D为何值得关注？

在笔记本电脑、高分辨率显示设备、工业相机、AI视觉设备及其他高速电子产品中，内部空间越来越紧凑，而高速信号速率却不断提升，这使得线束不仅要做到“足够细”，更需要兼顾阻抗控制、信号完整性、抗串扰以及连接可靠性。I-PEX 82981-100B-01-D属于 I-PEX CABLINE®-CA 系列20Pin极细同轴线束评估样品，对应20Pin、AWG#40、200mm长度、1-1 Pin Assignment方案，线材端采用 20634-120T-02 连接器。对于工程师而言，这类产品的价值并不只是节省设备内部空间，而是在有限的布线空间中实现高速信号稳定传输；对于采购人员而言，则需要进一步确认连接器型号、线材规格、线束长度、Pin定义及整体兼容性，从而降低后续导入和替换风险。

---

极细同轴线束如何做到超低信号损耗？关键在于线材、阻抗与结构协同

所谓“超低信号损耗”，并不是单纯依靠减小线径实现，而是需要从导体、绝缘层、屏蔽层、结构尺寸以及连接器端接工艺等多个环节进行控制。I-PEX 82981-100B-01-D采用AWG#40极细同轴线材，同轴结构能够使信号导体与屏蔽结构保持相对稳定的电磁关系，从而帮助控制高速传输过程中的阻抗变化，并降低外部干扰及相邻通道之间的串扰。与此同时，CABLINE®-CA连接器采用0.4mm接触间距、水平对插结构，并结合屏蔽及多点接地设计，有利于保持高速信号从线缆到连接器之间的连续性。对于工程师来说，真正需要关注的是“线材+端接+连接器+PCB”的整体信号链，而不是只看某一项材料参数。尤其当高速信号频率持续提升后，线束中的阻抗不连续、连接器过渡区域以及制造公差，都可能成为信号损耗和反射的重要来源，因此精确的线材结构控制、稳定的端接工艺和一致性的生产制造能力非常关键。

---

20Pin、AWG#40与200mm长度：工程选型时不能只看一个参数

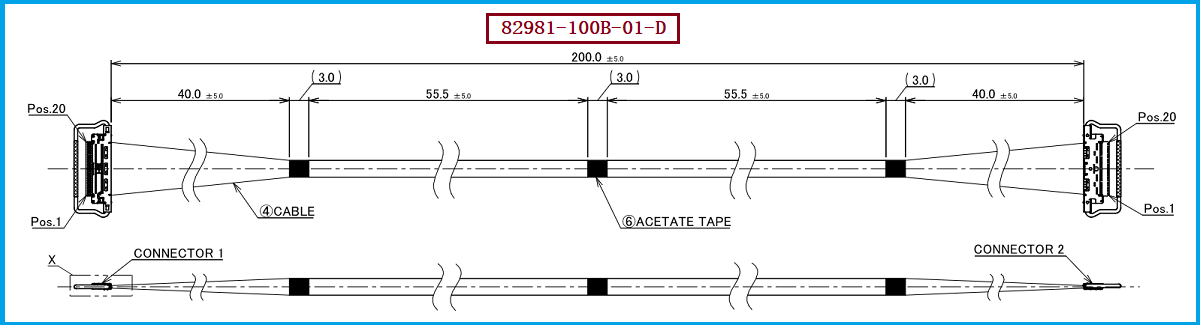

针对 I-PEX 82981-100B-01-D 这一规格，工程师在设计替代线束时，需要将20Pin信号数量、AWG#40线材、200mm线长以及1-1端对端Pin Assignment作为一个整体进行确认。其中，线长增加后，高速信号在传输路径中的插入损耗通常会进一步增加，因此不能简单认为“同一款线材换成更长规格也完全等效”。同时，连接器型号 20634-120T-02 与AWG#40线材的匹配关系也需要重点验证，因为连接器端子的适配规格、端接尺寸及加工精度都会影响最终信号完整性。对于采购人员而言，进行国产替代或第二供应商导入时，建议不要仅依据外观尺寸和Pin数量进行比价，而应同步核对连接器型号、AWG规格、线长、Pin Assignment、屏蔽结构以及高速信号测试要求。我们公司可提供 I-PEX 82981-100B-01-D兼容替代线束方案，可根据客户设备结构、长度、Pin定义及应用要求进行极细同轴线束开发与制造，为工程验证、样品测试及批量采购提供相应的线束解决方案。

---

选型和兼容与替代方案参考及建议

如果目标是替代 I-PEX 82981-100B-01-D，建议工程师首先确认PCB端配套连接器及其安装尺寸，再确认线材端使用的 20634-120T-02 连接器、AWG#40线材、20Pin规格以及200mm长度是否与原设计一致。在高速应用中，即使Pin数量相同，如果线材结构、阻抗特性、屏蔽方式或端接工艺存在明显差异，也可能导致实际信号质量出现变化，因此兼容替代应以“连接器匹配+线材匹配+电气性能验证+机械尺寸验证”为基础。对于需要国产替代的项目，我们建议先进行样品打样和实机测试，再根据测试结果优化线材结构、端接参数和线束成型工艺；如果设备对高速信号完整性要求较高，还应结合实际工作速率进行插入损耗、回波损耗、串扰等相关验证。我们持续专注于极细同轴线束的制造、连接器匹配及国产替代方案开发，可围绕 I-PEX 82981-100B-01-D 这类产品提供针对性的兼容替代线束方案。

---

低损耗不是单一材料优势，而是完整高速信号链的综合结果
对于 I-PEX 82981-100B-01-D 这类20Pin、AWG#40、200mm极细同轴线束而言，实现稳定的高速信号传输，需要线材结构、阻抗控制、屏蔽设计、连接器匹配以及精密端接工艺共同作用。极细同轴线束之所以能够在有限空间内满足高速信号连接需求，本质上在于其能够将“轻薄、小型化、高密度布线”与“高速信号完整性”结合起来。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们公司可针对 I-PEX 82981-100B-01-D 提供兼容替代线束制造方案，并围绕 20634-120T-02连接器及AWG#40线材进行匹配开发，为工程师提供样品验证、规格优化和量产导入支持，为采购人员提供稳定的极细同轴线束供应选择。

关于我们

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
