极细同轴线束EMI屏蔽为什么需要重点控制？

在高速信号传输设备中，极细同轴线束虽然尺寸小，但承担着高速差分信号传输任务，EMI屏蔽性能会直接影响信号完整性、串扰控制以及整机EMC表现。以I-PEX CABLINE®-SS系列为例，其连接器采用0.4mm间距、垂直直角插拔和水平出线结构，并通过W-Point双触点设计提升连接可靠性；官方还针对40Pin、AWG#40、45Ω、100mm线缆进行了高速传输测试。 对工程师而言，判断一款极细同轴线束的EMI能力，不能只看“有没有屏蔽层”，还需要从同轴结构、屏蔽层连续性、端部屏蔽处理、连接器金属结构、接地路径以及整机装配后的弯折状态综合判断。对于采购人员而言，则应关注供应商是否能够稳定复制这些关键工艺，而不仅仅比较线束外观和采购价格。

---

从线材到端部加工，如何保证EMI屏蔽性能？

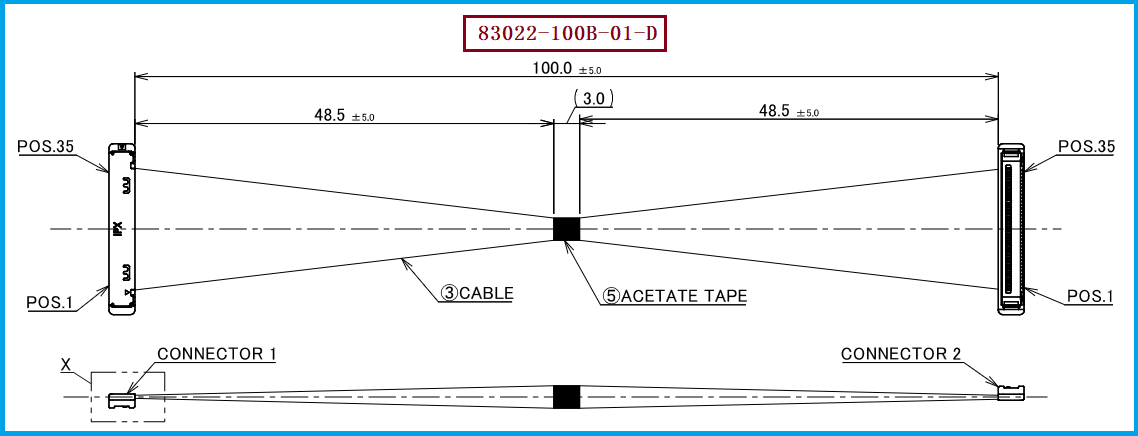

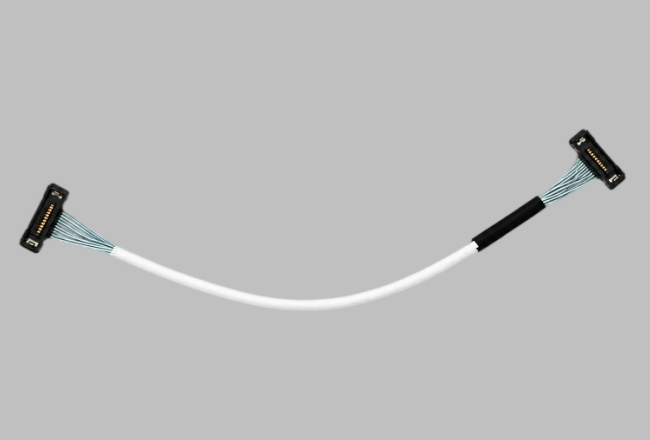

极细同轴线束的屏蔽效果首先建立在线缆本身的同轴结构之上，生产过程中需要控制导体、绝缘层、屏蔽层以及外被之间的结构一致性，避免剥线、焊接和装配过程中造成屏蔽层破损或屏蔽连续性下降。以本次目标产品 I-PEX 83022-100B-01-D 为例，该型号为CABLINE®-SS 35Pin、100mm、1-1 Pin Assignment线束，线材端使用 20373-R35T-06，官方页面同时列出了35Pin对应的20373-R35T-06 Plug Housing以及2182-035-03 Metal Cover。 因此，在兼容替代生产中，不能只把35根极细同轴线接到连接器上，而应重点控制线缆屏蔽层剥离长度、端部焊接区域、屏蔽层与金属部件的连接关系、UV胶固定区域以及中部胶带整理等工艺，使线束在弯折、装配和长期使用过程中尽可能保持稳定的屏蔽结构。

---

工程师和采购人员如何判断EMI屏蔽是否可靠？

从工程验证角度，EMI性能应当放在实际系统环境中进行确认。对于高速极细同轴线束，需要重点检查屏蔽层是否连续、连接器端部是否存在屏蔽断点、不同信号通道之间是否保持合理隔离，并结合插接、弯折、拉力及装配后的状态进行验证。CABLINE®-SS官方资料显示，该系列支持Micro-Coaxial Cable AWG36、AWG38、AWG40及AWG42，其中AWG42特别注明存在特性阻抗不匹配风险；官方还提供信号完整性相关测试资料。 因此，对于采购选型而言，建议将“连接器型号、Pin数、线材规格、阻抗、线序、长度、端部加工一致性以及EMI/信号完整性验证能力”作为供应商评估条件，而不是只根据单根线材价格判断替代方案。对于需要高速传输的设备，还应根据实际工作频率和系统结构进行相应的EMI、串扰及信号完整性测试。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 83022-100B-01-D 的兼容替代开发，建议工程和采购人员首先确认35Pin规格、100mm长度、1-1线序以及线材端连接器 20373-R35T-06，再进一步核对线缆规格、阻抗、屏蔽结构、连接器端部尺寸和装配方式。I-PEX官方资料明确列出83022为CABLINE®-SS 35P、100mm、1-1 Harness，同时35Pin Plug Housing型号为20373-R35T-06，板端配套Receptacle为20374-R35E-31。 在国产兼容替代方案中，应尽量按照原线束的连接器接口、Pin定义、长度及关键电气和机械参数进行匹配，并通过导通、绝缘、耐压、阻抗、信号完整性及EMI相关验证确认实际使用效果。我们公司可提供：I-PEX 83022-100B-01-D兼容替代线束方案，可根据客户设备的安装空间、线序、长度及应用要求进行极细同轴线束的生产制造与适配开发。

---

EMI屏蔽性能取决于整体线束制造能力
对于极细同轴线束而言，EMI屏蔽并不是单纯依靠某一个屏蔽材料或连接器结构实现，而是由同轴线缆结构、屏蔽层完整性、端部加工、连接器配合、固定工艺以及最终装配状态共同决定。针对 I-PEX 83022-100B-01-D 这款35Pin、100mm、1-1极细同轴线束，采用20373-R35T-06线材端连接器进行兼容替代时，更应该从整条线束的结构和工艺一致性出发进行验证。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于工程师来说，这有助于降低高速信号传输中的EMI和信号完整性风险；对于采购人员来说，则可以建立更加明确的替代供应商技术评价标准，在满足兼容性的基础上实现稳定的批量供应。
