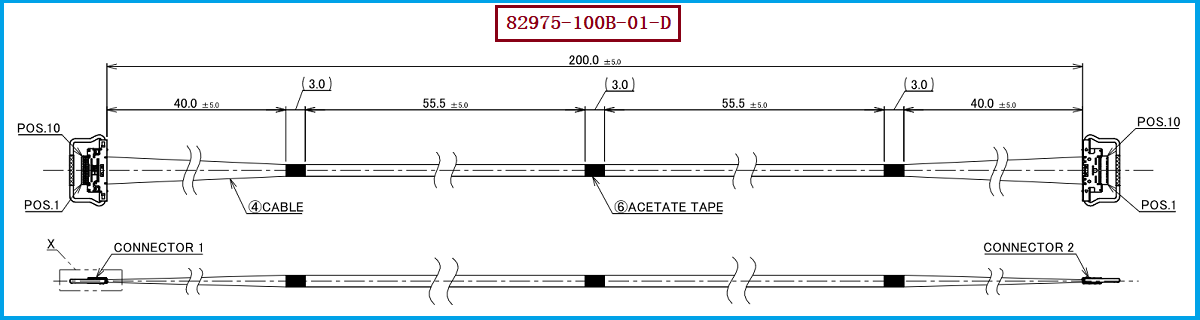

I-PEX 82975-100B-01-D：高速、小型化设备中的极细同轴线束方案

在笔记本电脑、显示设备、工业相机、机器视觉、AI视觉设备以及其他高密度电子产品中，极细同轴线束承担着高速信号传输、模块间连接以及有限空间内柔性布线的重要作用。以 I-PEX 82975-100B-01-D 为例，该型号属于 I-PEX CABLINE®-CA 系列配套的极细同轴线束产品，其线材端使用 20634-210T-02 连接器，并适配 AWG#40 极细同轴线。CABLINE®-CA 本身采用0.4mm级超细间距、水平对插及机械锁扣等设计，面向高密度、高速信号连接场景，因此与之配套的线束不仅要满足“能连接”，更需要在导体尺寸、绝缘结构、同轴屏蔽、阻抗控制、端子压接/连接以及成品尺寸一致性等方面保持稳定。对于工程师而言，真正需要关注的是整条线束作为高速信号通道后的综合性能；对于采购人员而言，则需要进一步确认产品规格、连接器型号、线材规格、长度、公差、端接工艺及批量一致性是否能够满足原设备的实际装配要求。

---

极细同轴线束为什么容易成为产品失效点？

极细同轴线束之所以容易成为产品失效点，并不是因为它只是“一根很细的线”，而是因为它同时承担了电气性能、机械可靠性和空间装配可靠性三方面要求。AWG#40线材直径较小，制造及端接过程中的尺寸偏差相对更容易影响最终性能；当线束应用于高速差分信号时，如果阻抗控制、屏蔽连续性或端接一致性出现异常，就可能造成插损、回损、串扰、信号衰减等问题，在低速测试时可能并不明显，但到了高速工作状态下便可能表现为画面异常、通信不稳定、设备偶发掉线甚至系统无法正常启动。与此同时，极细线材具有较小的机械裕量，反复弯折、过度拉扯、局部折弯半径过小或装配时受力不合理，都可能造成导体、绝缘层、屏蔽层或端接区域的潜在损伤。因此，对于 I-PEX 82975-100B-01-D 这类极细同轴线束，工程验证不能只看连接器能否插合，还应关注高速信号完整性、线束结构一致性、端接可靠性以及实际装配环境下的弯折和应力情况。也正因为如此，极细同轴线束往往是高速电子产品中一个容易被忽视、却可能直接影响整机可靠性的关键部件。

---

从工程师与采购视角看：选型和兼容与替代方案参考及建议

对于工程师进行选型时，建议首先确认原产品的线束料号、连接器型号、Pin数量、线材规格、长度、端接定义及实际应用信号类型，而不能仅凭外观尺寸寻找“相似线束”。本方案重点对应的 I-PEX 82975-100B-01-D，其线材端连接器型号为 20634-210T-02，连接器适配线材规格为 AWG#40；因此在进行兼容替代时，应优先确认替代产品能够匹配原连接器接口、端子位置及线材规格，同时根据设备内部空间确定线束长度、出线方向、弯折路径及固定方式。对于高速信号应用，还需要进一步进行阻抗、插损、回损、串扰等信号完整性验证，必要时结合实际主板、显示模组或摄像模组进行整机级测试。对于采购人员而言，则应重点关注替代供应商是否具备稳定的极细同轴线束制造能力，以及是否能够按照原型号进行样品验证、规格确认和批量生产。我们公司可提供 I-PEX 82975-100B-01-D 兼容替代线束方案，可根据客户原有线束的连接器、AWG#40线材、长度、Pin位定义、出线方向及装配要求进行匹配开发，为工程师提供样品验证和国产化替代选择，同时帮助采购降低对单一进口线束供应渠道的依赖。

---

极细同轴线束国产兼容替代：不能只“替外观”，更要替性能

在实际国产替代项目中，极细同轴线束的难点往往集中在“细”和“高速”两个方面：线材越细，对加工精度和端接工艺的要求越高；传输速率越高，对阻抗连续性、屏蔽完整性及端接一致性的要求也越严格。因此，真正具有工程价值的替代方案，应当建立在原型号规格解析和实际应用验证的基础上，而不是简单按照连接器外形进行复制。针对 I-PEX 82975-100B-01-D，替代开发时可围绕 20634-210T-02连接器 + AWG#40极细同轴线这一核心组合进行规格匹配，并根据客户样品进行线长、Pin位、端接方式、线序以及外形尺寸等参数确认。对于工程师来说，这种方式可以减少重新设计接口和线束布局的工作量；对于采购来说，则能够在保持原设备连接方案基本不变的情况下增加国产供应渠道。我们专注于极细同轴线束产品的生产制造，可根据客户提供的原装线束、料号或技术要求进行兼容替代开发，适用于高速显示、摄像头模组、工业视觉及其他高密度电子设备内部连接场景。

---

极细同轴线束虽小，却是影响整机可靠性的关键连接部件
I-PEX 82975-100B-01-D 所代表的并不仅仅是一款极细线束产品，更体现了现代电子设备内部连接向高速化、小型化、高密度和高可靠性发展的趋势。其配套的 20634-210T-02 线材端连接器以及 AWG#40 极细同轴线材，对制造精度、端接质量和信号完整性提出了更高要求。对于工程师而言，选型时应从接口匹配、电气性能、机械结构和实际装配环境进行综合验证；对于采购人员而言，则应重点考察供应商的产品一致性、替代开发能力和批量交付能力。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司可围绕 I-PEX 82975-100B-01-D 提供兼容替代极细同轴线束方案，在满足客户连接器、AWG#40线材及相关结构要求的基础上，为进口线束国产化、供应链优化及产品成本控制提供新的选择。

关于我们

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
