AI设备高速化与小型化，让极细同轴线束的重要性不断提升

随着AI视觉设备、边缘AI终端、高速计算设备及智能终端持续向高速数据处理和紧凑结构发展，设备内部需要在有限空间内完成摄像头、显示模组、传感器及主控板之间的高速信号连接。此时，极细同轴线束并不是简单的“连接线”，而是直接参与高速信号传输、空间布局和系统可靠性设计的重要零组件。I-PEX CABLINE®-SS采用0.4mm端子间距、Vertical Right Angle结构、水平出线设计，并针对高速应用提供16Gbps/Lane的产品定位，同时支持较小型的内部布线空间。对于AI设备工程师而言，这意味着线束既要满足高速信号传输要求，也要兼顾整机厚度、走线空间和结构装配；对于采购人员而言，则需要关注具体料号、连接器规格、线长和线序是否能够与原设计准确对应。

---

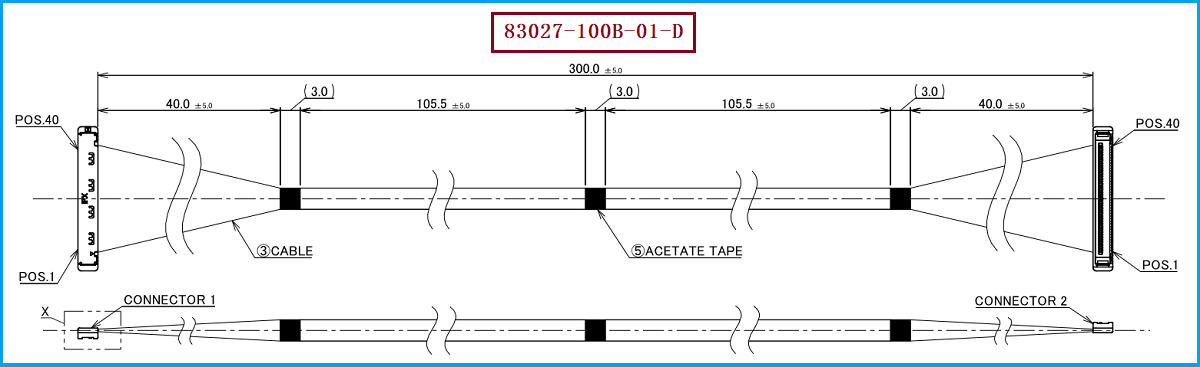

I-PEX 83027-100B-01-D：40P、300mm、1-1线序的极细同轴线束

本次介绍的产品型号为 I-PEX 83027-100B-01-D，属于 CABLINE®-SS 40P Micro-Coaxial Cable Harness，官方型号资料对应的线长为 300mm、线序为 1-1，采用 AWG#40 极细同轴线，并配套线材端 20373-R40T-06。从连接器系列规格来看，20373-R40T-06属于CABLINE®-SS 40Pin Plug Housing，系列端子间距为0.4mm；对应板端Receptacle为20374-R40E-31。对于工程师来说，选型时不能只确认“40Pin”这一项，还应同步核对300mm线长、AWG#40、1-1线序以及连接器型号，避免出现Pin数相同但线序或结构尺寸不同而无法直接替换的情况。I-PEX官方同时列出了83025、83026、83027三个40P/1-1型号，分别对应100mm、200mm和300mm，因此83027主要适用于需要更长300mm连接距离的内部布线场景。

---

为什么AI设备导入极细同轴线束时需要关注信号完整性和结构可靠性

AI设备内部的数据量不断增加，摄像头、显示和高速数据接口对传输链路的稳定性要求也随之提高。CABLINE®-SS官方高速性能展示采用40P、AWG#40、45Ω、100mm Micro-Coaxial Cable以及GSSGSSG Pin Assignment进行测试；同时，官方资料将V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP等列为参考应用标准。因此，在实际AI设备项目中，不能仅依据连接器或线束外观判断是否满足高速传输要求，还应结合系统实际速率、阻抗、线长、走线方式、连接器配合以及SI测试结果进行验证。特别是83027长度达到300mm，相比官方展示的100mm测试条件更长，工程导入时更应该关注阻抗连续性、插接可靠性和实际系统信号裕量，而采购在寻找替代供应商时，也应要求供应商按照原型号的Pin数、线径、长度、线序和连接器配置进行样品验证，而不是仅以“同规格连接器”作为替代依据。

选型和兼容与替代方案参考及建议

对于需要替代 I-PEX 83027-100B-01-D 的AI设备项目，建议工程和采购首先锁定“40P + AWG#40 + 300mm + 1-1 + 20373-R40T-06”这一完整组合，再根据设备内部实际走线空间确认出线方向、弯折路径及装配尺寸。CABLINE®-SS系列Micro-Coaxial Cable适用AWG36、AWG38、AWG40及AWG42，其中AWG42存在特性阻抗不匹配提示，而83027本身采用AWG#40，因此替代开发时不宜仅为了降低成本而随意改变线径；同时还应对高速信号完整性、连接器配合、Pin定义和实际装机后的机械应力进行验证。对于有国产化、第二供应商或长期供货需求的项目，我们公司可提供：I-PEX 83027-100B-01-D兼容替代线束方案，可围绕40P、300mm、AWG#40、1-1线序及20373-R40T-06对应结构进行替代开发，并根据客户设备实际要求进一步确认线材、阻抗、端接工艺和测试要求，为工程验证及采购导入提供对应的极细同轴线束方案。

---

AI设备中的极细同轴线束，关键在于“高速+小型+精准匹配”
从AI设备内部连接的角度来看，极细同轴线束的重要性来自高速信号传输、紧凑空间布局以及长期稳定连接的综合要求。I-PEX 83027-100B-01-D作为CABLINE®-SS 40P、300mm、1-1的AWG#40极细同轴线束，配套线材端连接器型号为20373-R40T-06，适合用于需要较长内部连接距离的高速设备设计。对于工程师，重点是验证信号完整性、结构空间和装配可靠性；我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于采购人员，重点则是确认料号、Pin数、线长、线径、线序和连接器等关键参数的一致性。通过完整规格核对和样品验证，可以降低替代导入过程中因规格偏差造成的开发风险。
