30PIN高密度设计，满足小型化高速设备连接需求

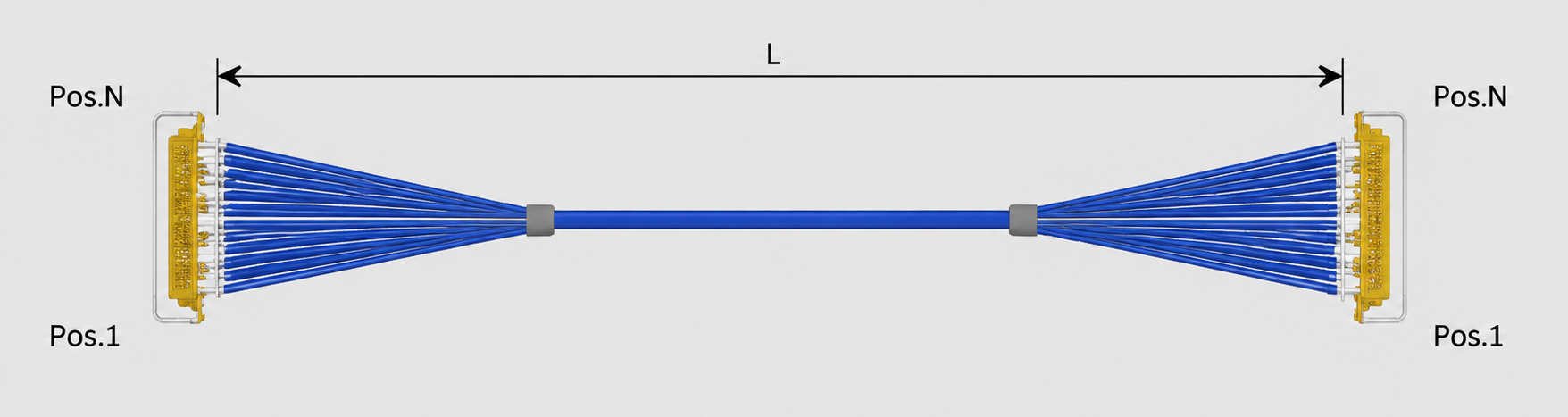

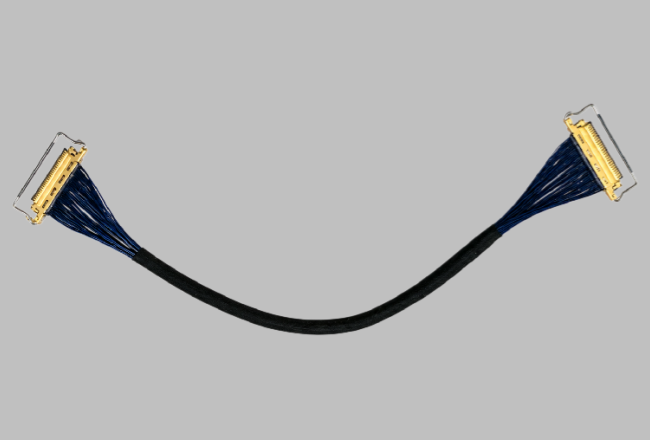

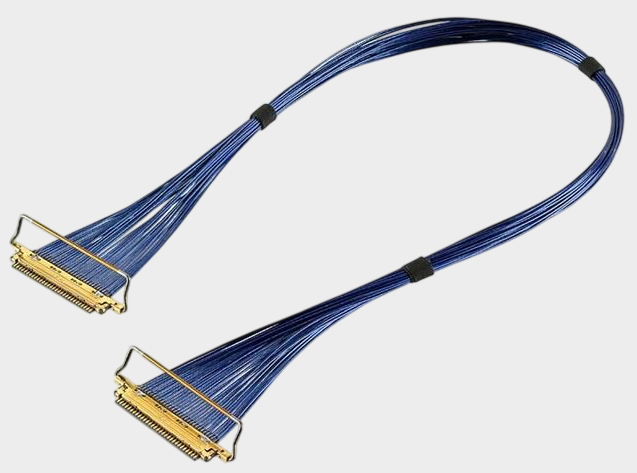

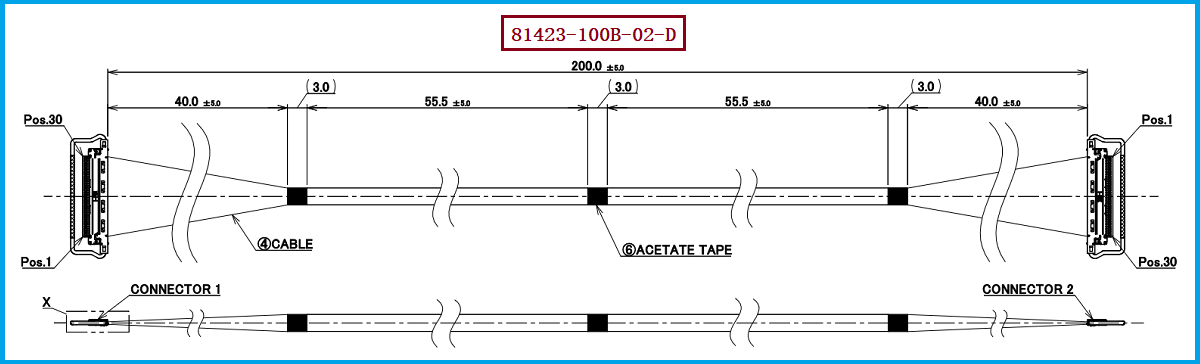

在笔记本电脑、工业相机、机器视觉、AI视觉设备、高分辨率显示模组等产品不断向轻薄化、小型化发展的今天，内部高速信号连接所占用的空间越来越受到工程师关注。以 I-PEX 81423-100B-02-D 为例，该产品属于 CABLINE®-CA 系列极细同轴线束方案，线材端采用 20634-130T-02 连接器，连接器为 30PIN、0.4MM间距，能够在有限的PCB及结构空间内实现高密度信号连接。对于研发工程师而言，这类0.4MM Pitch的极细连接方案，可以帮助设备内部实现更加紧凑的布局，同时兼顾高速信号传输、屏蔽和连接可靠性；对于采购人员而言，在寻找同等规格的国产替代线束时，则需要重点核对产品料号/型号、连接器型号、PIN数、间距、线材规格、线长及端子定义，不能仅以外观尺寸判断产品是否真正兼容。

---

极细同轴线束最细可以做到多细？关键不能只看“芯线直径”

“极细同轴线束最细可以做到多细？”是工程师在进行高速线束设计时经常关注的问题。实际上，判断极细同轴线能够做到多细，不能简单地只看芯线直径，而要综合考虑中心导体、绝缘层、屏蔽层以及外被等结构尺寸，同时还要满足阻抗控制、插损、串扰、机械强度和加工可靠性等要求。以CABLINE®-CA系列为例，其适配的Micro-Coaxial Cable规格覆盖AWG36、AWG38、AWG40、AWG42、AWG44等不同规格，说明高速极细同轴线可以做到非常小的线径等级；其中AWG44已经属于非常细的导体规格。但需要注意，AWG线规主要描述导体规格，并不等于整根同轴线的最终外径。实际产品的最小外径还取决于绝缘材料厚度、屏蔽结构、绝缘耐压、阻抗要求以及制造工艺。因此，对于工程师而言，真正有价值的指标不是单纯追求“越细越好”，而是在满足高速信号完整性和可靠性的前提下选择合适的线径；对于采购人员而言，也应要求供应商提供实际线材结构、外径及电气性能数据进行确认。

---

为什么线做得越细，反而越考验制造工艺？

极细同轴线并不是普通导线简单缩小尺寸，而是一种对材料、设备、模具、端接及过程控制要求较高的高速线缆产品。当线径进一步缩小时，中心导体、绝缘层和屏蔽层的尺寸公差会直接影响特性阻抗、衰减、串扰及信号完整性；与此同时，线束在剥线、裁线、同轴结构处理、端子压接和连接器组装过程中，对加工精度也提出更高要求。以 I-PEX 81423-100B-02-D 所采用的 20634-130T-02 为例，其线材端连接器采用 30PIN、0.4MM间距 的高密度结构，因此线束制造不仅要保证每根线与对应PIN位准确连接，还要控制端部尺寸、线序、焊接/压接质量以及整体成型一致性。对于工程师来说，极细线束真正需要关注的是“细、稳、准”能否同时实现；对于采购人员来说，则应重点考察供应商是否具备批量生产极细同轴线束的工艺能力，而不能只比较单价。

---

选型和兼容与替代方案参考及建议

如果项目原方案采用 I-PEX 81423-100B-02-D，在进行国产替代或第二供应商导入时，建议工程师和采购人员首先确认连接器端规格：本方案线材端使用 20634-130T-02，对应 30PIN、0.4MM Pitch；随后进一步核对线材线径、线束长度、PIN Assignment、连接器装配方向、屏蔽结构以及设备内部走线空间。尤其是高速信号应用，不能只做到“插得上”，还需要验证阻抗、插损、回损、串扰以及高速信号完整性等指标。针对需要降低供应链成本、缩短交期或建立国产替代供应渠道的客户，我们公司可提供 I-PEX 81423-100B-02-D 兼容替代线束方案，可根据客户实际产品结构和技术要求，对30PIN、0.4MM间距连接器及极细同轴线材进行匹配设计与线束制造，为工程验证、小批量试产及批量采购提供相应的替代方案。需要特别说明的是，兼容替代应以实际样品、尺寸及电气性能验证结果为准。

---

极细不是目的，稳定的高速传输才是核心
对于极细同轴线束而言，“最细可以做到多细”并没有一个脱离应用条件的绝对答案。随着AWG44等更细规格Micro-Coaxial Cable的应用，线缆可以实现更加小型化的设计，但线径越细，对阻抗控制、屏蔽结构、机械强度、端接工艺及量产一致性的要求也越高。I-PEX 81423-100B-02-D 所对应的 20634-130T-02、30PIN、0.4MM间距方案，体现了高密度、小型化极细同轴连接的发展方向。对于工程师，选型时应在空间、速率、线径和可靠性之间找到平衡；对于采购人员，则应从“连接器匹配+线材规格+加工能力+高速性能+批量一致性”多个维度评估供应商。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系张经理：18913228573（微信同号）。我们公司专注于极细同轴线束生产制造，可针对I-PEX相关连接器产品提供兼容替代及定制化线束方案，帮助客户在高速、小型化内部连接应用中获得更加灵活的供应选择。
