极细同轴线束越长，高速信号面临的传输挑战越明显

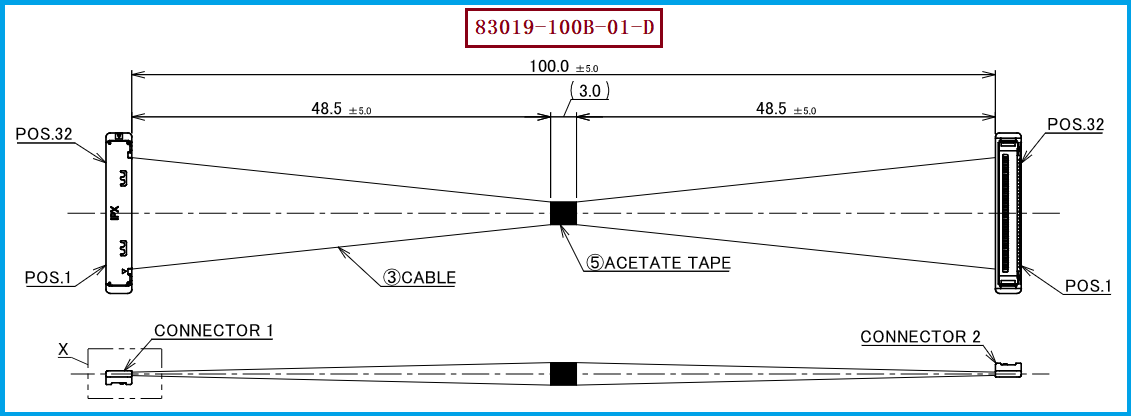

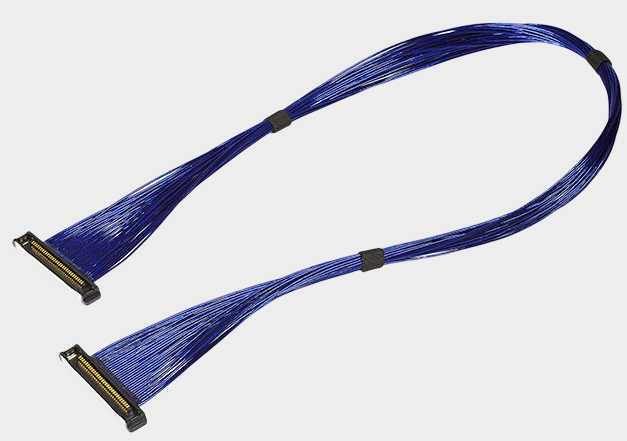

在高速显示、工业相机、AI视觉设备、笔记本电脑等产品中，极细同轴线束不仅承担信号连接作用，其长度也会直接影响高速信号的传输质量。以 I-PEX 83019-100B-01-D 为例，该产品属于CABLINE®-SS 32Pin 1-1线束，标准长度为100mm，采用Micro-Coaxial AWG40线材，线材端连接器型号为 20373-R32T-06，连接器为32PIN、0.4mm Pitch。当工程设计需要把100mm线束进一步延长至200mm、300mm甚至更长时，信号在传输路径中的传播距离增加，随之可能出现更明显的插入损耗、回波损耗、串扰、时序偏差以及信号幅度下降等问题。因此，对于工程师来说，“线够不够长”只是机械设计问题，而“延长之后还能否满足高速信号完整性要求”才是高速线束选型真正需要关注的问题。I-PEX官方也将CABLINE®-SS定位为支持高速数据传输的0.4mm间距极细同轴连接器，并给出了16Gbps/Lane的高速应用参考。

---

长度增加后，信号衰减和阻抗连续性需要重点关注

极细同轴线本身具有特定的特性阻抗和传输损耗，线束长度增加意味着高速信号经过的传输介质更长，导体损耗和介质损耗通常也会随之增加；当频率不断升高时，这种影响更加值得重视。如果线材、连接器和PCB之间的阻抗控制不连续，还可能产生反射，使接收端看到的波形发生畸变。I-PEX公开的CABLINE®-SS高速测试条件采用40Pin、Micro-Coaxial AWG#40、45Ω、100mm、GSSGSSG，并以此验证高速传输性能，因此工程师在进行线长调整时，应把原厂测试条件作为参考基准，而不能简单认为“同样的连接器换一根更长的线也一定具有完全相同的高速性能”。尤其需要注意的是，I-PEX官网明确标注AWG42存在特性阻抗不匹配的注意事项，所以进行替代线束开发时，应同时考虑线径、阻抗、结构尺寸和高速信号要求，而不是只比较AWG数字大小。

---

选型和兼容与替代方案参考及建议：先确定长度，再验证高速性能

对于工程师而言，极细同轴线束选型建议按照“连接器型号→Pin数与Pitch→线材规格→线长→线序→高速性能”进行确认。以 83019-100B-01-D 为基准，其关键规格为32Pin、0.4mm Pitch、Micro-Coaxial AWG40、100mm、1-1，线材端连接器为20373-R32T-06；如果实际设备需要200mm或300mm长度，则不能仅把100mm线材直接加长，而应重新评估衰减、阻抗一致性、串扰和信号眼图等指标。I-PEX官方CABLINE®-SS页面同时列出了32Pin的1-1线束83019（100mm）、83020（200mm）和83021（300mm），这说明在同一连接器平台下，线长本身就是线束规格的一部分；同时还存在82887、82442、82888等1-N版本，因此替代时还必须确认线序不能混淆。 对采购人员而言，询价时建议直接提供完整料号及技术要求，而不要只写“CABLINE-SS 32Pin线束”，否则不同长度、线序或线材规格之间容易产生采购误差。我们公司可提供：I-PEX 83019-100B-01-D兼容替代线束方案，可根据客户实际设备要求进行32Pin、0.4mm间距、Micro-Coaxial极细同轴线束的匹配与定制，并针对不同线长进行高速信号性能验证。

---

线长增加并不意味着一定不能使用，而是需要重新进行信号完整性评估

在实际产品设计中，线束从100mm增加到200mm或300mm，并不代表高速信号一定无法传输，而是意味着系统需要留出更多信号完整性设计裕量。工程师可以通过合理选择线材结构、控制特性阻抗、优化屏蔽结构、降低连接处阻抗不连续，以及对最终线束进行TDR、插入损耗、回波损耗、串扰和眼图等测试，判断延长后的线束是否仍满足系统要求。I-PEX官方CABLINE®-SS资料列出了16Gbps/Lane高速应用参考，并公开了V-by-One US、HDMI 2.1、USB 3.2 Gen2、HDMI 2.0、eDP HBR2等应用标准参考；但这些标准的实际可实现性能仍与线材、长度、连接器、PCB走线和整个链路设计有关，因此不能仅根据连接器的最高速率来推断任意长度线束都能够达到同样的传输效果。

---

极细同轴线束长度是高速选型的重要参数
极细同轴线束长度增加后，主要影响的是传输损耗、阻抗连续性、信号反射、串扰以及最终的信号完整性裕量。对于 I-PEX 83019-100B-01-D，其标准规格为32Pin、0.4mm间距、Micro-Coaxial AWG40、100mm、1-1线序，线材端连接器型号为20373-R32T-06。 如果设备需要更长线束，工程师应结合实际工作速率、线长和系统拓扑重新验证，而采购人员则应以完整料号、连接器型号、Pin数、Pitch、线材规格、长度和线序作为供应商选型及验收依据。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。通过对线材和连接器进行匹配，并对不同长度进行实际高速性能验证，才能在满足设备空间要求的同时兼顾高速信号传输质量。
