极细同轴线能用在高压环境中吗？先看“高压”到底指什么

工程师在选用极细同轴线束时，经常会遇到一个问题：**极细同轴线能不能用于高压环境？**实际上需要先区分“高电压”和“高压力”两个概念。如果指的是电气系统中的高电压应用，就不能单纯根据线材粗细判断，而需要重点确认线束的额定电压、耐电压、绝缘电阻、导体结构、绝缘层厚度以及连接器的电气间隙和爬电距离等参数；如果指的是高气压、高液压等物理压力环境，则还需要评估护套、绝缘材料、密封结构以及整体机械可靠性。对于本文涉及的 I-PEX 83010-100B-01-D，其属于 CABLINE®-SS 14Pin 极细同轴线束，长度 100MM，线材为 Micro-Coaxial 40AWG，线序为 1-1。I-PEX 官方页面同时显示 CABLINE®-SS 采用 0.4mm Pitch、Vertical Right Angle 结构，并支持 AWG36、AWG38、AWG40、AWG42 等 Micro-Coaxial 规格，因此这类产品更适合根据具体系统的电气和空间条件进行针对性选型，而不是简单用“能不能耐高压”一概而论。

---

高压应用中，为什么要重点关注绝缘与耐压能力？

对于工程师而言，如果极细同轴线束需要进入较高电压的设备内部，首先应关注的是绝缘系统是否满足设计要求。极细同轴线虽然外径小，但内部仍由中心导体、绝缘层、屏蔽层等结构组成，真正决定电气安全性的并不是“线有多细”，而是绝缘材料、结构尺寸、制造一致性以及连接器端的绝缘设计。同时，高速极细同轴线还需要兼顾阻抗和信号完整性，不能为了提高耐压而随意改变线材结构，否则可能影响阻抗控制、插损以及高速信号质量。CABLINE®-SS 官方资料显示，其支持最高 16Gbps/Lane 的高速应用，并列出了 V-by-One US、HDMI 2.1、USB 3.2 Gen2、eDP 等参考应用，因此在实际项目中，如果既有电气安全要求又有高速信号要求，就需要同时验证耐压、绝缘与信号完整性，而不能只看其中一项。

---

83010-100B-01-D的产品参数与工程选型关注点

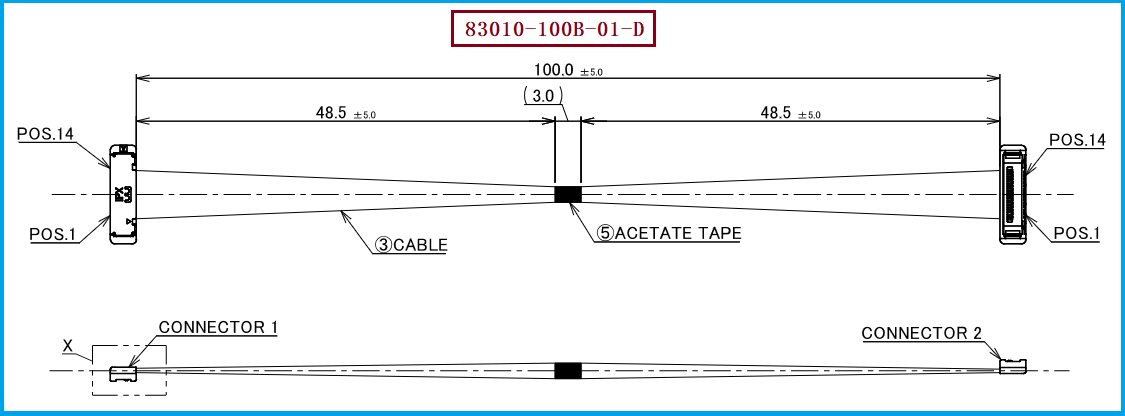

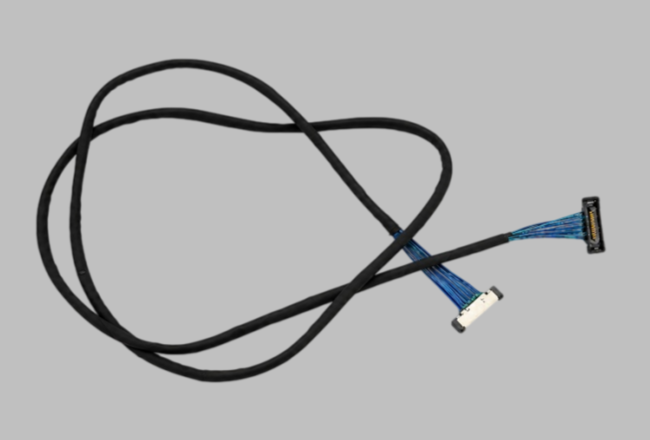

从产品料号来看，I-PEX 83010-100B-01-D 是 CABLINE®-SS 系列 14Pin、100MM、1-1线序极细同轴线束，对应线材端连接器型号为 20373-R14T-06。I-PEX 官方型号资料中明确列出了 83010-100B-01-D，并将其定义为 14Pin Micro-Coaxial 40AWG、100mm、1-1 的 Harness；对应的 CABLINE®-SS 14Pin Plug Housing 为 20373-R14T-06。 对工程师来说，如果项目空间有限，这款产品的 0.4mm 间距、垂直直角连接结构以及约 1.65±0.2mm 的结合高度，有利于紧凑型设备内部布线；如果涉及较高电压，则应进一步确认实际工作电压、瞬态电压、绝缘距离及系统安规要求，必要时通过耐压和绝缘测试验证。采购人员在询价或寻找替代品时，则建议不要只按照“14Pin+100mm”采购，而应同步确认 20373-R14T-06连接器、40AWG线材、1-1线序、长度100MM以及端接工艺，这样才能避免外形相似但电气性能或装配关系不一致的替代品。

---

选型和兼容与替代方案参考及建议

如果原设备使用的是 I-PEX 83010-100B-01-D，进行兼容替代时建议优先按照原线束的连接器接口、Pin数、Pitch、线材规格、长度、线序及出线结构进行逐项确认，而不是只匹配产品名称。尤其对于高电压或高可靠性设备，还需要增加绝缘、耐压、导通、短路以及必要的高速信号测试。CABLINE®-SS 官方资料显示，该系列提供 10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin、50Pin等规格，并有不同长度及 1-N、1-1 线序的评估线束，因此可以根据设备实际接口和线序要求进行对应开发。 我们公司可提供：I-PEX 83010-100B-01-D兼容替代线束方案，可围绕 14Pin、100MM、40AWG、1-1线序以及 20373-R14T-06 线材端连接器进行匹配开发；对于有特殊电压、长度、线序或其他电气性能要求的项目，也可以根据客户图纸和实际使用条件进行定制确认。

---

极细同轴线并非不能用于高压，关键在于系统级验证
极细同轴线能否用于高压环境，关键不是“线径是否足够粗”，而是整套线束的绝缘结构、额定工作条件、连接器耐压能力以及实际应用环境是否匹配。对于本文的 I-PEX 83010-100B-01-D，其为 CABLINE®-SS 14Pin、40AWG、100MM、1-1 极细同轴线束，线材端连接器型号为 20373-R14T-06，适合工程师从高速传输、小型化布局和接口兼容性等角度进行选型。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于采购人员，则可以将上述型号作为原厂替代开发的基准料号，在保证接口、尺寸、线序和电气性能匹配的基础上评估兼容替代方案。
