极细同轴线为什么能做到如此纤细？从AWG规格理解“极细”的真正含义

在笔记本电脑、显示模组、摄像头、服务器、AI计算设备等产品中，内部空间越来越紧凑，同时高速信号通道却越来越多，因此线束既要满足高速传输，又要尽可能减少占用空间。工程师经常会问：极细同轴线的芯线直径可以小到多少mm？ 判断极细同轴线有多细，通常不能只看整条线缆的外径，还需要区分“芯线导体直径”和“整条Micro-Coaxial Cable外径”。以本文对应的 I-PEX 82660-100B-02-D 为例，其采用 AWG#40 Micro-Coaxial Cable，属于非常细的极细同轴线规格；按照AWG规格换算，AWG#40裸铜导体的标称直径约为0.0799mm，也就是约79.9μm。需要注意的是，0.0799mm指的是导体本身的标称直径，并不是整条极细同轴线的外径，实际线缆还需要包含绝缘层、屏蔽层等结构。因此，对于工程师而言，“芯线可以做到多细”和“整条同轴线可以做到多细”是两个不同的技术指标，而对于采购人员而言，询价时也不能只写“40AWG”，还需要进一步确认具体Micro-Coaxial Cable结构及外径规格。

---

I-PEX 82660-100B-02-D：40Pin高密度连接与AWG#40极细同轴线的结合

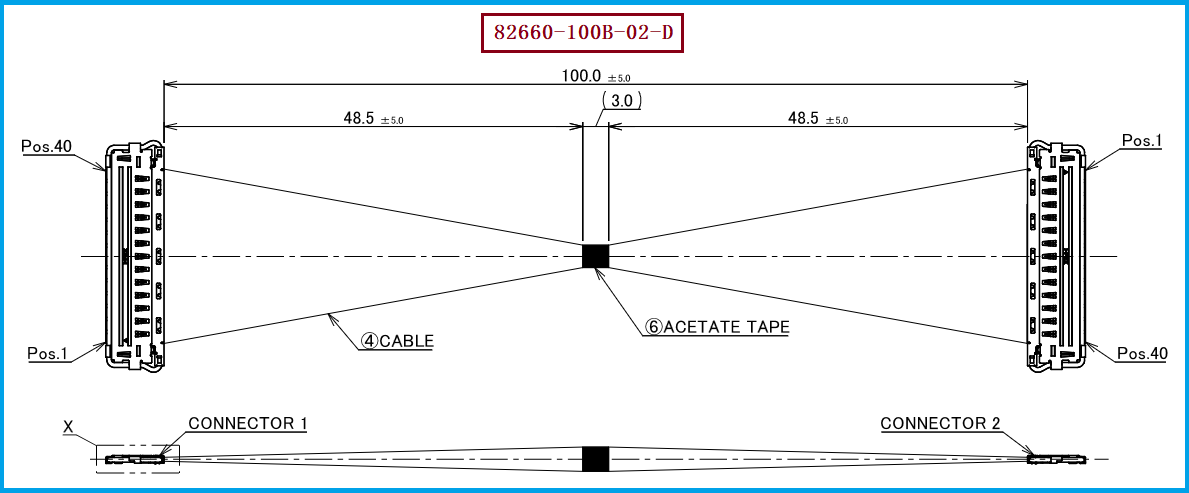

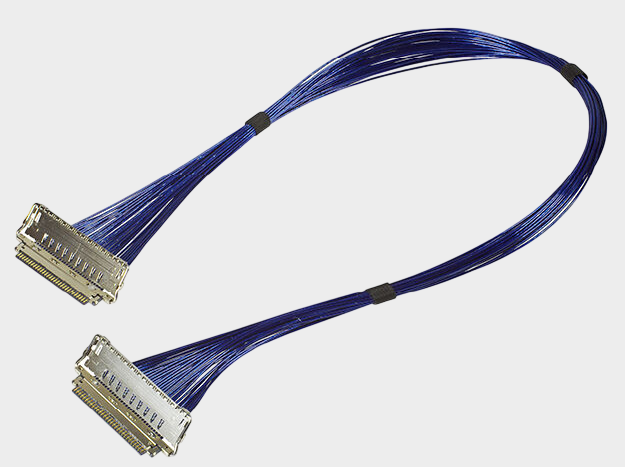

I-PEX 82660-100B-02-D 是CABLINE®-VS II系列40Pin极细同轴线束，对应 40Pin、AWG#40 Micro-Coaxial Cable、100mm、1-N结构；其线材端配套连接器型号为 20847-040T-01，即CABLINE-VS II 40Pin Plug Housing。I-PEX相关资料显示，CABLINE-VS II采用0.5mm Contact Pitch、水平插拔以及机械锁扣结构，并配备ZenShield®全屏蔽设计，面向高速数据传输和高密度设备内部连接。 这意味着，82660-100B-02-D的技术价值并不是简单地把线材做细，而是通过AWG#40极细同轴线 + 40Pin高密度连接器 + 0.5mm Pitch + 屏蔽结构，在有限空间中实现多通道信号连接。对于工程师来说，AWG#40能够帮助降低线束占用空间，但线材越细也意味着对端部加工、拉力控制、焊接/压接工艺以及批量一致性的要求越高；对于采购人员来说，则需要确认供应商提供的是完整兼容方案，而不是仅仅提供一款“40AWG的普通同轴线”。

---

选型和兼容与替代方案参考及建议：不能只看“芯线有多细”，更要看完整线束规格

在极细同轴线束选型过程中，“越细越好”并不是正确的工程原则。AWG#40已经属于非常精细的线材规格，如果继续追求更小的芯线直径，就需要同时评估导体电阻、电流承载能力、机械强度、加工难度、高速信号性能以及长期可靠性。因此，对于 I-PEX 82660-100B-02-D 的兼容替代，建议工程师和采购人员将 40Pin、AWG#40、100mm、1-N、Micro-Coaxial Cable以及20847-040T-01连接器作为一个完整规格组合进行评估，而不能仅凭“40Pin”或“40AWG”判断是否能够替代。CABLINE-VS II的连接器资料还显示，40Pin对应的Plug Housing为20847-040T-01，同时存在对应的Cable Assembly、Shell及Lock Bar等配套组件，因此实际替代时还应确认连接器各组件之间的机械配合关系。 如果原设计采用82660-100B-02-D，我们公司可提供：I-PEX 82660-100B-02-D兼容替代线束方案，可根据客户实际设备需求，对40Pin连接器、AWG#40极细同轴线材、线长、端部结构及装配要求进行匹配开发，帮助客户在保证兼容性的基础上实现稳定的极细同轴线束供应。

---

极细同轴线真正的价值：不是单纯追求“更细”，而是在有限空间中实现更多功能

对于高速电子设备而言，极细同轴线的意义已经从传统的“节省空间”进一步发展到高密度、高速传输与系统小型化的综合需求。以82660-100B-02-D为例，40路信号集中在40Pin连接器中，同时使用AWG#40 Micro-Coaxial Cable，使线束能够适应更加紧凑的内部空间。CABLINE-VS II系列资料还将PCIe Gen5、USB4、Thunderbolt、DisplayPort、HDMI、eDP等列为高速应用参考，体现了该连接器平台面向高速数据传输的产品定位。 但从工程角度来看，不能简单认为“AWG#40就一定代表更高的高速性能”，实际信号完整性还取决于线缆阻抗、结构、长度、Pin Assignment、连接器以及PCB等因素。因此，极细同轴线的核心竞争力并不是把芯线无限做细，而是在可靠性、传输性能、机械强度和小型化之间取得合理平衡。对于生产制造企业而言，这也意味着极细同轴线束的真正技术门槛不仅在线材本身，更在于精密端部加工、连接器装配、屏蔽处理以及批量制造一致性。

---

从79.9μm级导体，到可量产的AWG#40极细同轴线束
极细同轴线的芯线直径可以小到多少mm？从AWG规格来看，AWG#40裸导体的标称直径已经约为0.0799mm，即79.9μm；但实际极细同轴线的技术评价不能只看这个数字，更应该综合考虑整条线缆外径、绝缘结构、屏蔽结构、阻抗、机械可靠性和高速传输能力。I-PEX 82660-100B-02-D采用AWG#40 Micro-Coaxial Cable、40Pin、100mm、1-N结构，并配套20847-040T-01连接器，是高密度极细同轴线束应用的典型方案。对于工程师，合理选型应以系统实际需求为基础；对于采购人员，则应关注完整规格、连接器兼容性、制造能力和批量一致性。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造及兼容替代方案开发，可提供I-PEX 82660-100B-02-D兼容替代线束方案，帮助客户实现高密度、高可靠、精细化的线束连接方案。
