30Pin＋0.5mm Pitch：面向高密度高速显示连接的极细同轴线束

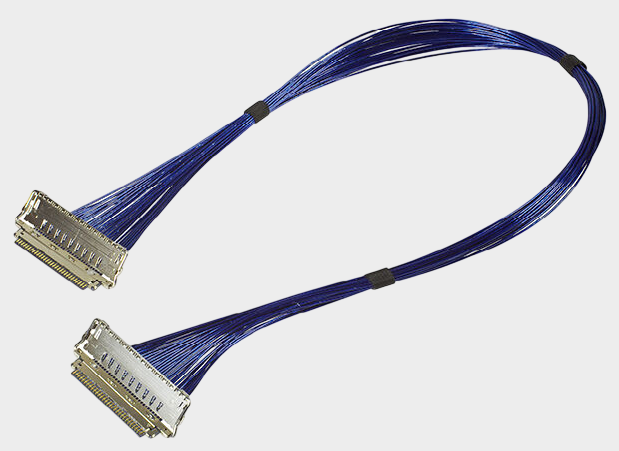

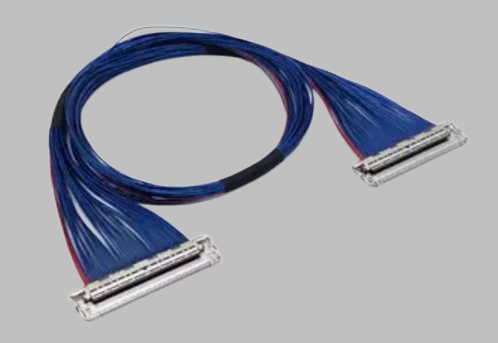

随着8K超高清显示、高刷新率显示以及高性能计算设备的发展，显示链路需要在有限的设备内部空间中完成更高速、更稳定的数据传输。I-PEX 82694-100B-01-D 属于 CABLINE®-VS II 系列 30Pin Micro-Coaxial 40AWG、200mm、1-1结构的极细同轴线束，配套线材端连接器为 20847-030T-01，该型号属于 CABLINE®-VS II 30Pin Plug Housing（插头塑胶主体），其连接器接触间距为 0.5mm Pitch。对于工程师而言，这种“30Pin＋0.5mm超细间距＋40AWG极细同轴线”的组合，有利于在笔记本电脑、显示模组及其他空间受限设备内部实现高密度布线；而对于采购人员而言，明确到82694-100B-01-D、20847-030T-01、30Pin、0.5mm Pitch、40AWG、200mm、1-1这些关键参数，则是进行兼容替代、样品打样及供应商询价时的重要依据。

---

极细同轴线如何支持8K图像传输？核心在于高速信号完整性

8K图像传输并不是简单地把“更大的图像文件”通过线缆传过去，而是意味着显示链路需要承载更庞大的高速数字数据流。当信号速率不断提高时，线缆的阻抗一致性、信号损耗、串扰、屏蔽以及连接器端接质量都会直接影响链路稳定性。CABLINE®-VS II的产品资料显示，其面向高速差分信号应用，可支持 PCIe Gen5、USB4 Gen4以及DisplayPort UHBR20等高速接口场景，其中资料给出的参考能力包括PCIe Gen5 32 GT/s/Lane、USB4 Gen4 40Gbps/Lane PAM3以及DisplayPort UHBR20 20Gbps/Lane。因此，从技术原理上看，极细同轴线通过同轴结构对信号进行更好的电磁隔离，并结合高速连接器的高密度端接设计，为高速数字信号传输提供稳定的传输通道；这也是极细同轴线能够应用于高分辨率显示、高刷新率显示以及高速内部连接的重要原因。不过需要特别说明：**现有资料并未直接给出“82694-100B-01-D可直接支持8K某一具体分辨率/刷新率”的认证结论，因此不能简单将“支持PCIe Gen5、USB4或DP UHBR20”等系列高速能力等同于某一个具体8K显示规格。**实际8K应用仍需结合具体接口标准、带宽、线长、信号完整性及整机系统测试进行确认。

---

选型和兼容与替代方案参考及建议：工程验证比“外形一致”更重要

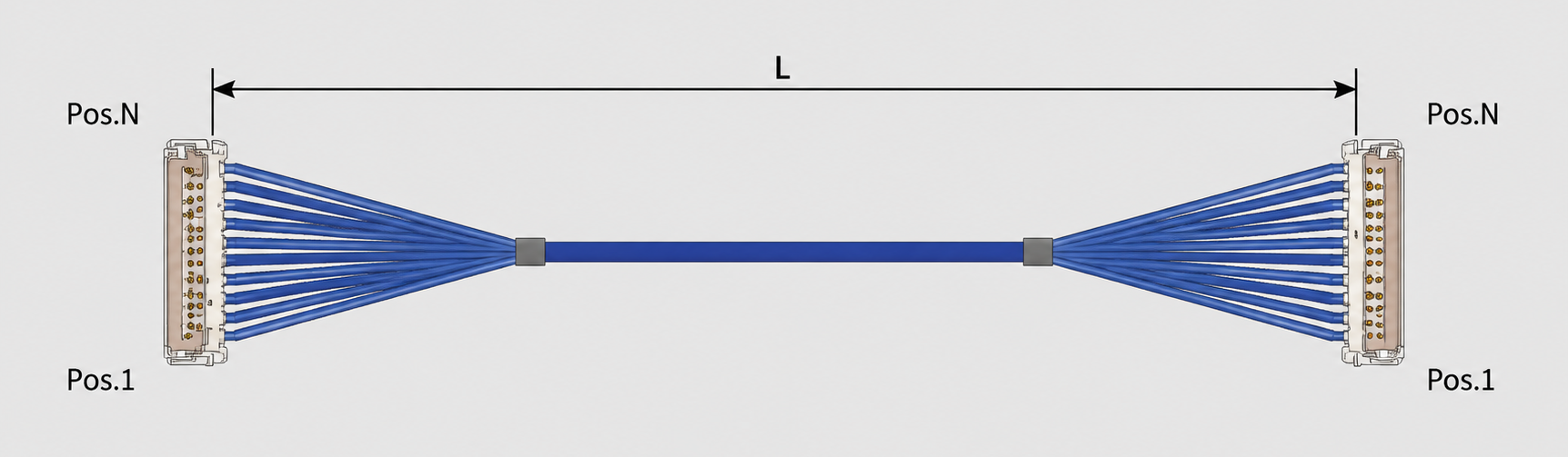

对于工程师来说，I-PEX 82694-100B-01-D 的兼容替代不能只关注“30Pin能不能插上”，而应同时核对 20847-030T-01连接器、30Pin、0.5mm Pitch、40AWG Micro-Coaxial、200mm线长、1-1双端结构以及实际设备中的Pin位定义、端接方向、出线方向、阻抗和高速信号完整性。尤其当产品用于高分辨率显示、高刷新率显示或其他高速数字链路时，建议通过实际样品进一步验证插入损耗、回波损耗、串扰、阻抗一致性及EMI/EMC表现。采购人员则应重点考察供应商是否真正具备40AWG极细同轴线束的稳定量产能力，以及30Pin、0.5mm Pitch微型连接器端接工艺和批量一致性。我们公司可提供：I-PEX 82694-100B-01-D兼容替代线束方案，可根据原产品的30Pin、0.5mm Pitch、40AWG、200mm、1-1等规格要求，进行极细同轴线束的打样、规格匹配及批量生产，为正在进行国产替代、供应链优化或成本控制的客户提供对应的线束解决方案。

---

8K显示背后的关键，不只是分辨率，更是稳定的高速信号链路

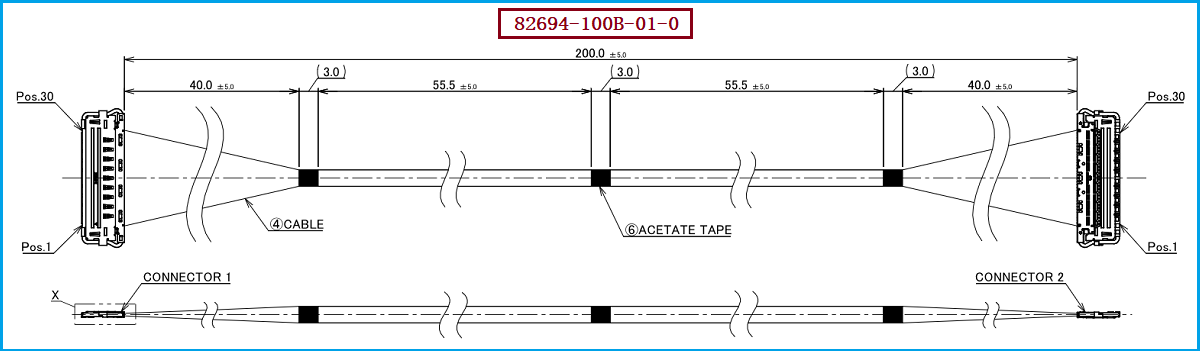

从工程应用角度来看，极细同轴线支持8K图像传输的关键价值，并不是单纯依靠“线径很细”，而是依靠极细同轴结构、高速信号传输能力、高密度连接器设计以及良好的信号完整性控制共同构成稳定的数据通道。I-PEX 82694-100B-01-D 将 30Pin、0.5mm Pitch、40AWG Micro-Coaxial、200mm、1-1结构结合起来，配套 20847-030T-01 30Pin Plug Housing，适合对高速、高密度和空间占用有较高要求的内部连接应用。

---

对于需要进行国产替代的工程师和采购人员而言，真正值得关注的是从连接器机械兼容、线材结构、电气性能到高速信号完整性的整体匹配，而不是单一参数的复制。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造及兼容替代方案开发，可针对 I-PEX 82694-100B-01-D 等型号提供对应的国产替代线束产品及定制化生产支持。
