极细同轴线真正的优势，不只是“更细”

在笔记本电脑、平板、显示模组、摄像模组、可穿戴设备及其他高密度电子设备中，线束往往同时面临“空间越来越小、信号速率越来越高、EMI要求越来越严”的多重挑战。普通导线虽然结构简单、成本相对容易控制，但在高速信号传输环境下，线径、阻抗、屏蔽、串扰以及空间占用都会成为工程设计需要重点考虑的问题。极细同轴线则是在有限空间内兼顾高速信号传输与屏蔽性能的一种线材方案，其“强”并不是单纯体现在尺寸更小，而是体现在高密度、高速信号、抗干扰和空间适配能力之间的综合平衡。以I-PEX CABLINE®-UA II为例，其连接器采用0.3mm Pitch、Vertical Right Angle结构，配合极细同轴线，可用于空间受限的高速连接场景；I-PEX还特别强调其Slim Plug设计适合穿过转轴。

---

为什么高速设备越来越重视极细同轴线？

对于工程师而言，普通线与极细同轴线的核心差异之一，在于高速信号传输环境下的电气结构控制能力。同轴结构通常由中心导体、绝缘层、屏蔽层和外被组成，屏蔽层能够在信号传输路径外围形成相对完整的屏蔽结构，有助于降低外部电磁干扰以及相邻通道之间的串扰风险。尤其当设备内部存在USB、HDMI、eDP、MIPI等高速信号时，单纯追求“能导通”已经不够，还需要关注阻抗匹配、插损、回损、串扰以及信号完整性。CABLINE®-UA II官方资料显示，该系列连接器支持Micro Coaxial Cable，适用AWG#42、AWG#44、AWG#46规格，并采用EMI Shielding及Multi-point Ground设计；其产品定位本身就是面向小型化、高密度及高速信号连接。

---

极细同轴线到底“强”在哪些方面？

从实际项目开发角度来看，极细同轴线的优势可以概括为“小、密、稳、抗干扰、易于高密度布线”。首先是小型化优势，极细线材可以减少线束占用空间，更适合显示屏转轴、铰链以及狭窄内部通道；其次是高密度布线能力，当连接器Pin数增加时，极细同轴线能够帮助工程师在有限空间内完成更多通道的信号连接；再次是高速信号适配能力，同轴结构有利于对高速信号传输所需要的阻抗和屏蔽环境进行控制；此外，屏蔽层配合连接器的金属结构及接地设计，可以进一步改善高速信号环境下的EMI问题。对于采购人员来说，这意味着选购极细同轴线束时不能只比较“线径”和“单价”，还应同步确认连接器型号、Pin数、AWG、阻抗、长度、端接结构以及实际应用速率，否则即使机械尺寸能够安装，也不一定能够满足整机的信号完整性要求。

---

I-PEX 82893-100B-02-D及20497-026T-30兼容替代方案

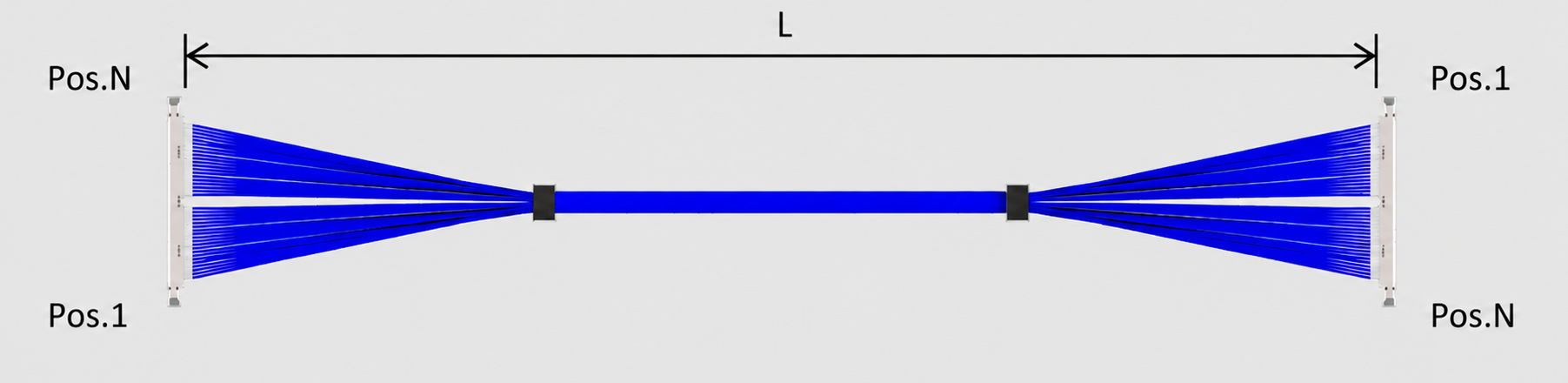

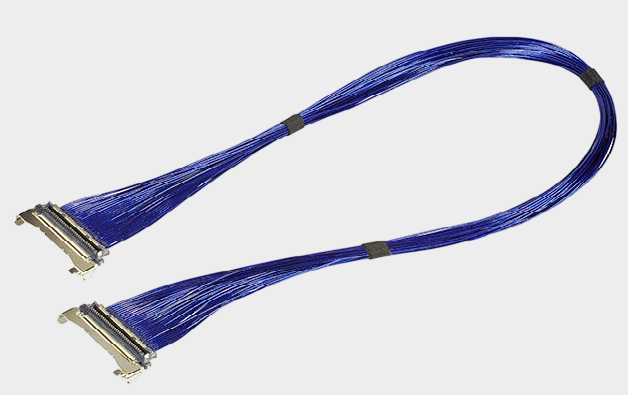

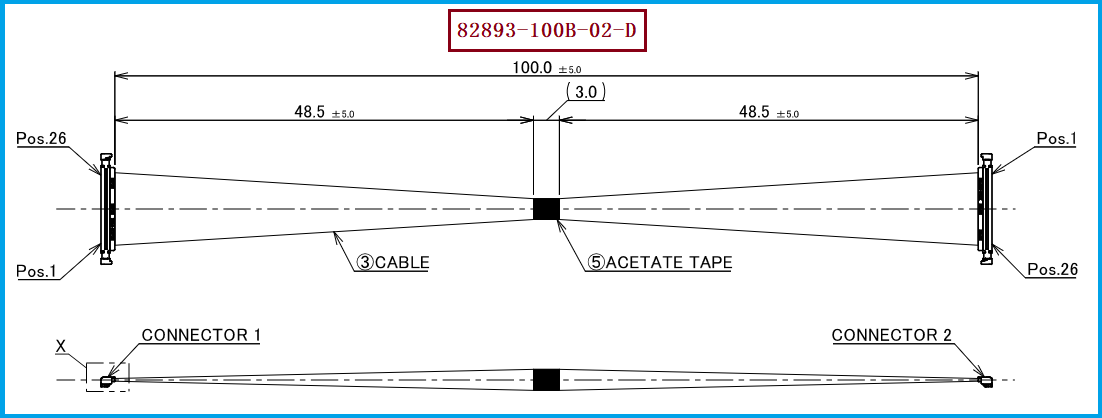

本文对应的目标线束产品料号为 I-PEX 82893-100B-02-D，其属于CABLINE®-UA II系列26Pin Micro Coaxial Harness。I-PEX官方型号资料显示，82893-100B-02-D为26Pin、44AWG、100mm、1-N结构的评估线束型号；而本文指定的线材端连接器型号为 20497-026T-30，该型号属于CABLINE®-UA II Plug Housing 26Pin，I-PEX官方资料同时列明该系列连接器的Micro Coax适配规格包括AWG#42、AWG#44、AWG#46。需要特别说明的是，AWG#40属于本文项目指定的线材适配要求，实际批量替代开发时仍建议结合具体线材外径、端子压接/端接结构、电气性能及连接器图纸进行确认，不能仅依据AWG数字直接判断最终兼容性。 我们公司专注于极细同轴线束的生产制造，可根据客户设备结构、线长、Pin数、线材规格及连接器要求进行兼容开发，我们公司可提供：I-PEX 82893-100B-02-D兼容替代线束方案，帮助工程师及采购人员进行国产化、第二供应商导入及定制化线束选型。

---

选型和兼容与替代方案参考及建议

对于需要导入 82893-100B-02-D兼容替代线束的客户，建议工程端首先确认26Pin连接关系、线束长度、出线方向、端接方式以及实际信号类型，再根据设备空间确定线材外径和AWG规格；采购端则建议将原厂料号、连接器型号、线材规格、长度公差、阻抗要求、屏蔽要求及可靠性测试要求作为询价和供应商打样的共同依据。对于本文指定的 20497-026T-30连接器以及AWG#40线材要求，应在正式量产前进行样品装配、导通测试、阻抗/信号完整性验证、机械配合及可靠性验证。CABLINE®-UA II官方产品规格给出的工作温度范围为-40℃～+85℃，额定电压为50V AC，并针对不同Micro Coax规格给出了相应额定电流，因此替代线束不能只做到“接口能插上”，还应围绕整机实际工作环境进行验证。

极细同轴线真正的竞争力并非只有“细”，而是能够在有限空间中同时解决高速信号传输、高密度布线、EMI屏蔽以及轻薄化设计等工程问题。对于采用CABLINE®-UA II架构的设备，I-PEX 82893-100B-02-D是一个具有明确料号和结构参考的26Pin极细同轴线束方案。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。针对工程师的选型验证以及采购人员的国产替代、供应链优化需求，我公司可围绕20497-026T-30连接器、AWG#40等项目要求进行兼容替代线束开发，并根据客户实际规格进一步确认线长、Pin数、线材结构、阻抗和端接工艺，为高速、小型化电子设备提供极细同轴线束配套方案。

关于我们

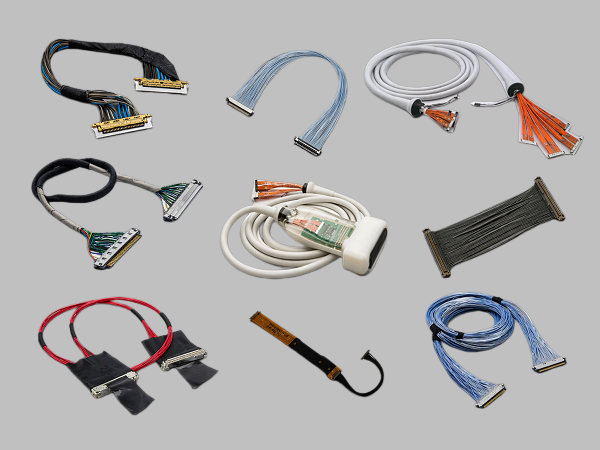

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
