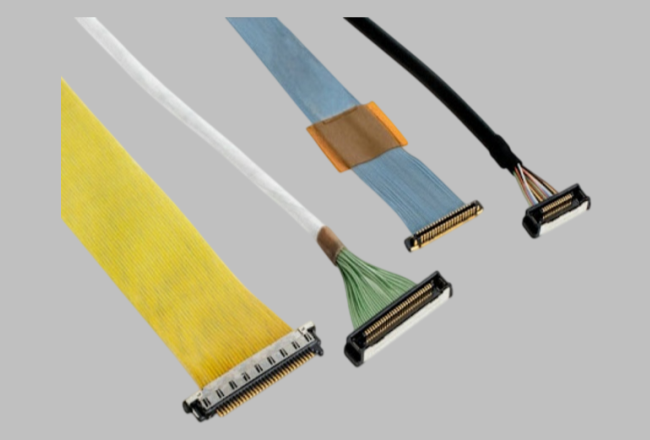

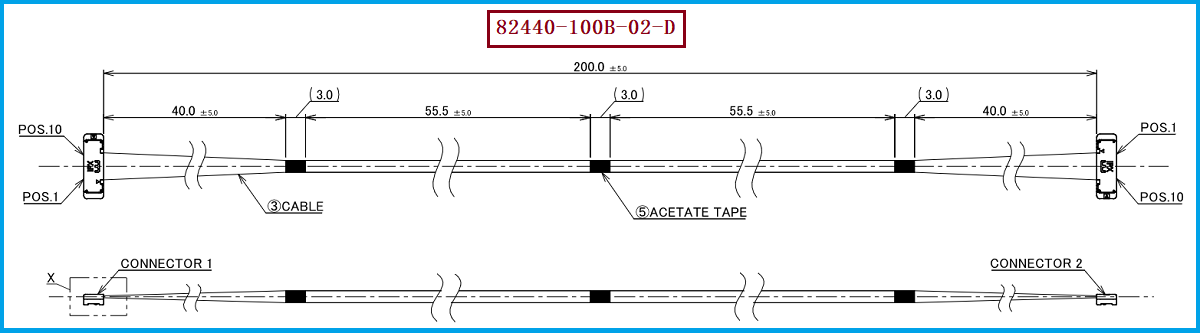

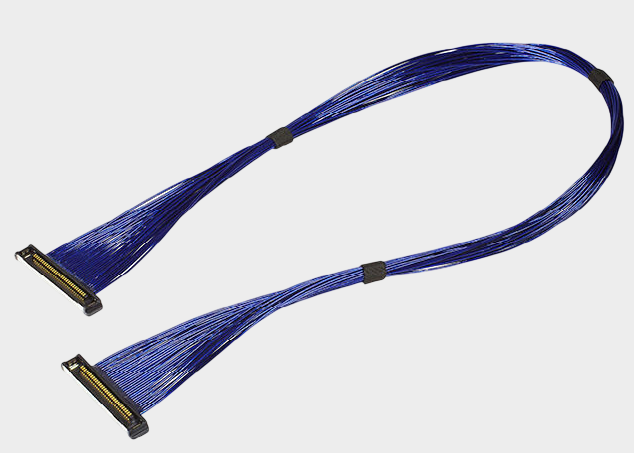

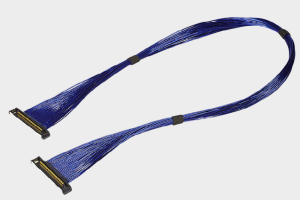

82440-100B-02-D极细同轴线束产品介绍

在笔记本电脑、平板电脑、显示模组、摄像头模组以及其他空间紧凑型电子设备中，高速信号传输不仅要求线束足够纤细，还需要兼顾阻抗控制、信号完整性、连接可靠性以及整机内部布线空间。此次介绍的产品为 I-PEX CABLINE®-SS系列10Pin极细同轴线束，产品料号为82440-100B-02-D，线束长度为200MM，线材采用AWG#40、50Ω Micro-Coaxial Cable，线材端配套使用的连接器型号为 20373-R10T-06。对应的I-PEX CABLINE®-SS连接器采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.2mm，官方产品页面同时列出了10Pin至50Pin等规格。 对于工程师而言，这类200MM极细同轴线束可以在有限空间内完成多路高速信号传输；对于采购人员而言，明确产品料号、连接器型号、线材规格和长度，则有利于进行样品确认、替代选型及批量采购。

---

极细同轴线如何解决高频信号反射问题？

当高速信号沿着极细同轴线传播时，如果传输线的特性阻抗与信号源、负载或连接器结构之间存在明显不连续，就可能产生信号反射。反射会进一步造成波形畸变、过冲、振铃以及眼图恶化，因此，高速极细同轴线束的核心并不只是“线径越细越好”，而是需要在线材结构、介质材料、屏蔽层、连接器端接以及整条传输路径上进行阻抗连续性控制。以CABLINE®-SS为例，I-PEX公开的高速性能参考测试采用AWG#40 Micro-Coaxial Cable、45Ω、100MM的测试条件，并以GSSGSSG Pin Assignment进行测试。 对于82440-100B-02-D这类AWG#40极细同轴线束，在实际替代制造过程中，需要重点控制同轴线结构一致性、导体尺寸、绝缘层尺寸、屏蔽结构及连接器端接区域，尽量减少阻抗突变；同时还需要关注线束弯折、固定、胶固及连接器附近的结构变化，因为这些因素都可能改变局部传输线参数。换句话说，解决高频信号反射问题的关键，是让高速信号从连接器、线缆到另一端连接器形成更加连续、可控的高速传输通道。

---

从工程师和采购视角看82440-100B-02-D替代开发

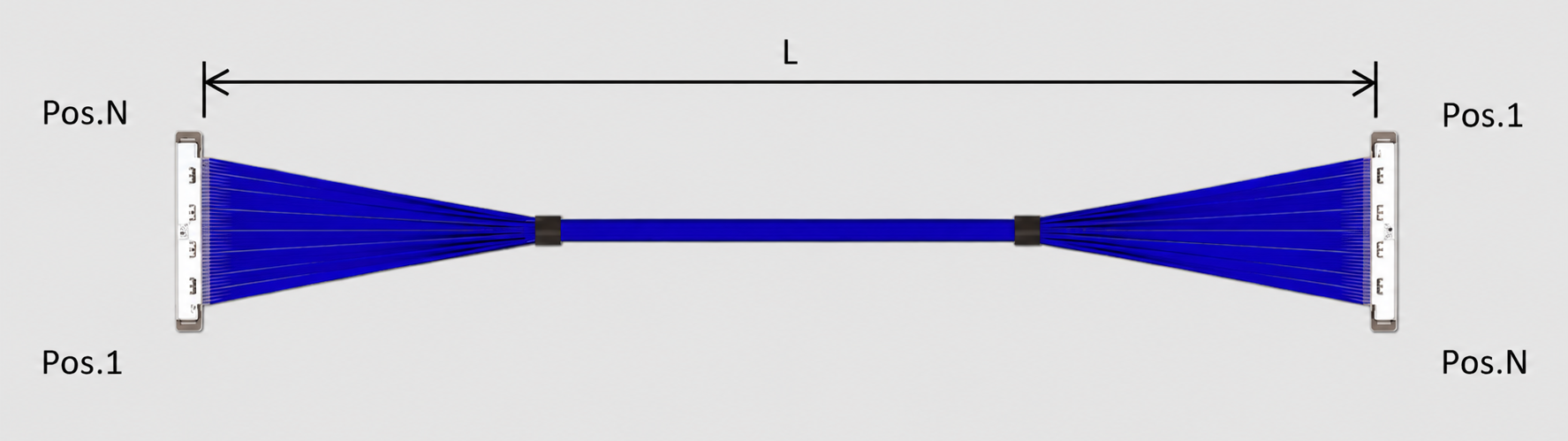

对于工程师来说，开发或验证82440-100B-02-D兼容替代线束时，不能只关注“10Pin、200MM”这几个表面参数，还应同时确认连接器结构、AWG#40线材、50Ω线材标称规格、线序、端部加工、屏蔽连续性、阻抗一致性以及高速信号完整性等关键项目。I-PEX官方资料显示，CABLINE®-SS的10Pin 200mm 1-N Harness对应料号正是82440-100B-02-D，其推荐的10Pin Plug Cable Assembly为20380-R10T-06，而Plug Housing型号包括20373-R10T-06。 对采购人员而言，则建议在询价和替代验证阶段明确“原型号+连接器型号+Pin数+线材规格+长度+线序”这一完整组合，而不是仅以“CABLINE-SS 10P线束”作为采购条件。我们公司专注于极细同轴线束的生产制造，可根据客户提供的工程图纸、样品及技术要求进行产品匹配与制造，可提供82440-100B-02-D兼容替代线束方案，帮助客户进行样品打样、规格确认及后续批量供应。

---

选型和兼容与替代方案参考及建议

在选择82440-100B-02-D兼容替代极细同轴线束时，建议工程部门首先确认设备端实际使用的连接器是否与20373-R10T-06及对应CABLINE®-SS结构匹配，再确认10Pin数量、200MM长度、AWG#40 Micro-Coax线材及原设计线序；如果应用属于高速显示、高速摄像头或其他高频差分信号场景，还应进一步进行阻抗、插损、回损、串扰及眼图等信号完整性验证。I-PEX公开资料显示，CABLINE®-SS支持AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，其中AWG42页面特别注明存在特性阻抗不匹配问题，因此替代开发不能简单通过更换线径来实现。 对采购部门而言，如果需要国产替代，可优先要求供应商按照原厂图纸和实际使用要求进行“一对一”样品验证，再根据测试结果确定量产规格。我们公司可提供82440-100B-02-D兼容替代线束方案，可围绕连接器配套、极细同轴线材、线束长度、线序及高速信号传输要求进行针对性开发，为工程验证和批量采购提供支持。

---

从“尺寸兼容”走向“高速性能兼容”
I-PEX 82440-100B-02-D是一款CABLINE®-SS系列10Pin、200MM极细同轴线束，采用AWG#40 Micro-Coaxial Cable，并配套20373-R10T-06连接器结构。I-PEX官方资料显示，CABLINE®-SS本身面向高速数据传输、小型化以及较高可靠性的应用，并提供从10Pin到50Pin的多种规格。 对极细同轴线束替代而言，真正的兼容并不仅是连接器能够插上，更重要的是机械尺寸兼容、线材规格匹配、线序正确以及高频信号完整性达到应用要求。尤其在高速信号环境下，通过合理控制特性阻抗连续性、减少连接器及线束端部的阻抗突变，可以有效降低信号反射对传输质量造成的影响。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。针对需要国产替代或第二供应商方案的客户，我们公司可围绕82440-100B-02-D开展兼容替代极细同轴线束的打样与制造服务。
