极细同轴线为什么成为高速设备内部连接的重要方案？

随着 USB4、Thunderbolt、DisplayPort、HDMI 2.1 等高速接口不断发展，设备内部信号传输速率越来越高，同时笔记本电脑、平板、VR/AR设备、显示设备及高密度电子设备又在持续向轻薄化、小型化发展。对于工程师而言，内部线束不仅需要满足导通要求，还需要兼顾高速信号完整性、阻抗控制、串扰抑制、EMI控制以及有限空间内的布线要求。极细同轴线采用同轴传输结构，在较小线径下能够为高速信号提供相对受控的传输环境，因此特别适合高密度、高速率的设备内部互连。I-PEX CABLINE®-CA II系列采用0.4mm Pitch、水平连接结构，并配备ZenShield®全屏蔽技术和机械锁扣结构，面向高速、高密度及小型化应用。需要注意的是，某一条具体极细同轴线束是否能够满足特定协议的完整性能要求，还需要结合线长、线材结构、阻抗、连接器、PCB及整机链路进行实际验证。

---

极细同轴线适用于哪些高速协议？从USB4到HDMI 2.1均可关注

从CABLINE®-CA II系列的官方应用定位来看，其高速连接方案可应用于多种高速数据及显示协议，包括 USB4、Thunderbolt、DisplayPort、HDMI、eDP 等，其中官方资料进一步涉及 USB4 Gen3、Thunderbolt 5、DisplayPort UHBR20、HDMI 2.1 等高速应用方向，并给出了最高 32Gbps/lane PAM4 的传输能力描述。对于工程师来说，这意味着极细同轴线并不是只针对某一种高速协议设计，而是可以作为多种高速信号链路中的内部互连方案。比如在笔记本电脑和显示设备中，可以关注其在eDP、DisplayPort及HDMI相关高速显示链路中的应用；在高速数据设备中，则可以重点评估USB4、Thunderbolt等协议的信号完整性要求。不过，“连接器系列支持某高速协议应用”与“某一具体料号线束无需验证即可直接满足该协议”是两个不同概念，实际项目仍应根据协议规范和整机链路进行SI/PI及EMI验证。

---

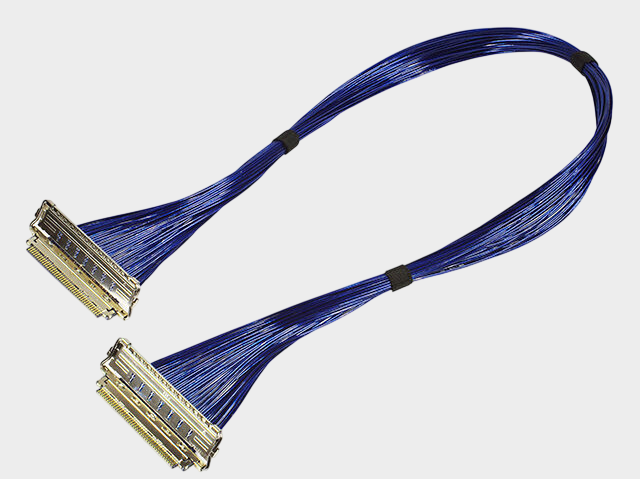

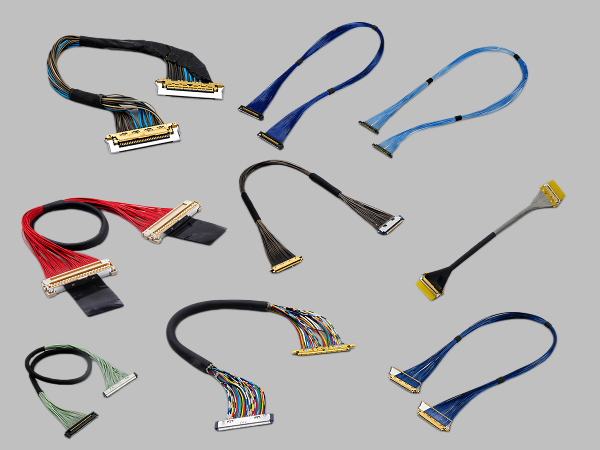

I-PEX 82669-100B-01-D：30Pin、40AWG、200MM极细同轴线束

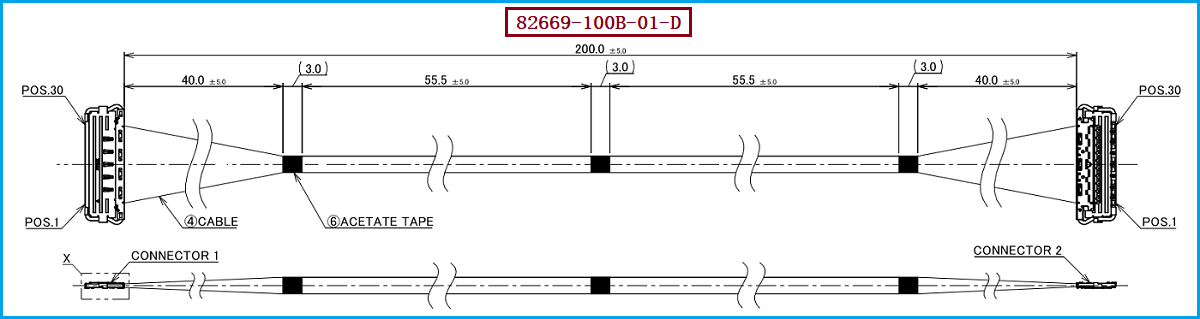

本次对应的极细同轴线束产品料号/型号为 I-PEX 82669-100B-01-D，属于 CABLINE®-CA II 30P HARNESS，采用30Pin、40AWG Micro-Coaxial极细同轴线，标准长度为 200MM，属于两端连接的1-1线束结构。该线束上使用的线材端连接器型号为 20680-030T-01，与CABLINE®-CA II 30Pin连接方案相匹配。对于工程师而言，30Pin + 40AWG + 200MM + 1-1 + 20680-030T-01 是进行原型设计、尺寸核对和替代验证时非常重要的参数组合；对于采购人员而言，也应避免仅根据“30Pin”或“极细同轴线”进行采购，而应同时确认产品料号、连接器型号、线规、长度及连接结构，从而降低错料和替代不匹配的风险。

---

选型和兼容与替代方案参考及建议

如果项目涉及USB4、Thunderbolt、DisplayPort、HDMI 2.1、eDP等高速协议，建议工程师首先根据实际传输速率、信号类型和链路长度确定线束要求，再进一步确认连接器接口、Pin数、线规、长度、出线方向及设备内部空间。以 I-PEX 82669-100B-01-D 为参考，其核心规格为30Pin、40AWG、200MM、1-1双端连接，线材端连接器型号为 20680-030T-01。如果项目需要改变线长、Pin数或连接器配置，则不建议直接视为同一料号使用，而应重新进行规格匹配及高速性能验证。针对原厂线束的国产替代需求，我们公司可提供：I-PEX 82669-100B-01-D兼容替代线束方案，可根据客户实际应用对极细同轴线规格、连接器配置、线束长度及装配要求进行适配开发与生产制造，为工程师提供替代设计验证，也为采购人员提供国产供应链及批量供货方案。

---

协议越高速，越需要关注完整的极细同轴线束链路
极细同轴线可以应用于USB4、Thunderbolt、DisplayPort、HDMI、eDP等高速数据及显示连接场景，尤其适合空间紧凑、信号密度高以及对高速信号完整性要求较高的电子设备。I-PEX 82669-100B-01-D作为一款30Pin、40AWG、200MM的CABLINE®-CA II极细同轴线束，其线材端连接器型号为 20680-030T-01，可以作为工程师进行高速内部互连设计和国产替代评估时的重要参考型号。对于采购和研发团队而言，真正合理的高速线束选型并不是单纯追求“越细越好”或“支持的协议越多越好”，而是要综合考虑协议速率、线材结构、阻抗、长度、连接器、EMI以及整机信号链路。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕 I-PEX 82669-100B-01-D提供兼容替代线束方案，帮助客户推进高速设备内部线束的国产替代与供应链优化。
