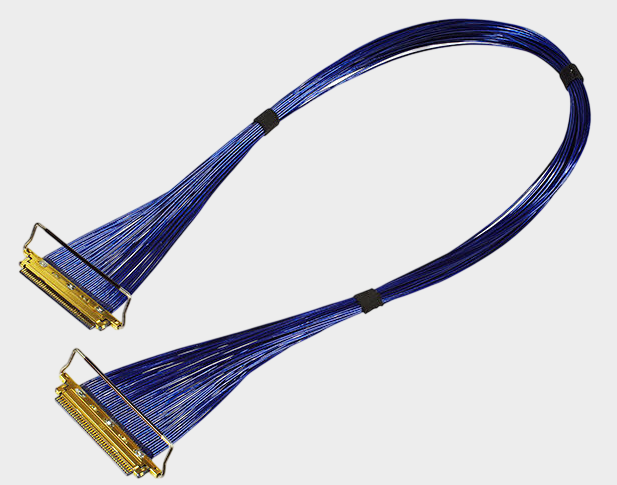

I-PEX 82665-100B-01-D极细同轴线束产品介绍

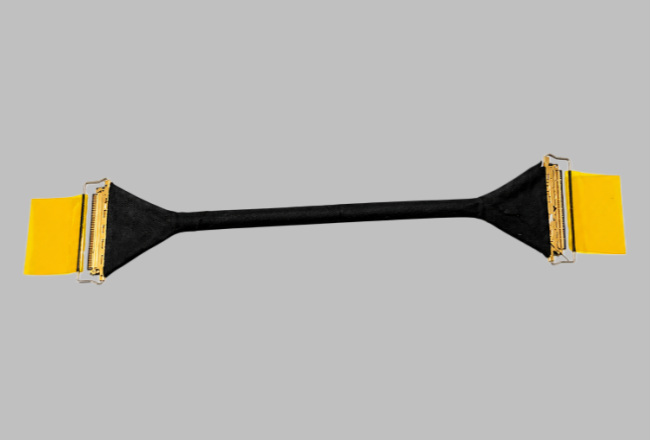

在笔记本电脑、工业相机、AI视觉设备、高速显示设备以及其他高密度电子产品中，内部高速信号传输不仅要求线束尺寸足够小，还需要兼顾阻抗、信号完整性、抗干扰能力以及连接可靠性。I-PEX 82665-100B-01-D属于 CABLINE®-CA 系列极细同轴线束产品，产品采用 40PIN、0.4MM间距的连接结构，线材端使用的连接器型号为 20634-140T-02。从I-PEX官方资料来看，CABLINE®-CA采用0.4 mm Contact Pitch、水平对插结构，40PIN属于其标准针数规格之一，同时支持Micro-Coaxial Cable等多种线缆方案。 对工程师而言，这种高密度结构可以帮助设备在有限PCB空间内实现更多高速信号通道；对于采购人员而言，明确产品料号/型号、连接器型号、PIN数、间距以及线材规格，则是进行国产替代和供应商评估时的重要基础。

---

极细同轴线束在不同温度下性能会变化吗？

答案是：会变化，但变化程度取决于线材结构、绝缘材料、导体、屏蔽结构、连接器材料以及工作频率等因素。 温度发生变化后，极细同轴线束的导体电阻、介电材料特性以及机械尺寸都可能产生一定变化，从而进一步影响高速信号传输。例如温度升高时，金属导体电阻通常会增加，线材损耗可能随之发生变化；绝缘层介电特性的变化也可能影响特性阻抗和高速信号传播特性。如果应用场景涉及GHz级高速信号，更不能只关注“线束能不能通电”，而需要关注不同温度条件下的插入损耗、回波损耗、阻抗一致性以及串扰等指标。CABLINE®-CA连接器官方资料给出的工作温度范围为 -40℃～+85℃，同时其高速传输参考能力最高达到 32 Gbps/Lane PAM4，因此在实际项目中，如果设备存在高低温循环、长期高温或低温启动等情况，建议将连接器、极细同轴线及整条线束组件作为一个完整链路进行温度条件下的可靠性和信号完整性验证。 对于本款 82665-100B-01-D，具体工程应用仍应以该产品图纸、实际采用的线材规格及对应测试数据作为最终判断依据，而不能仅凭连接器额定温度推断整条线束在所有温度条件下的高速性能。

---

工程师和采购人员如何看待82665-100B-01-D的选型与替代？

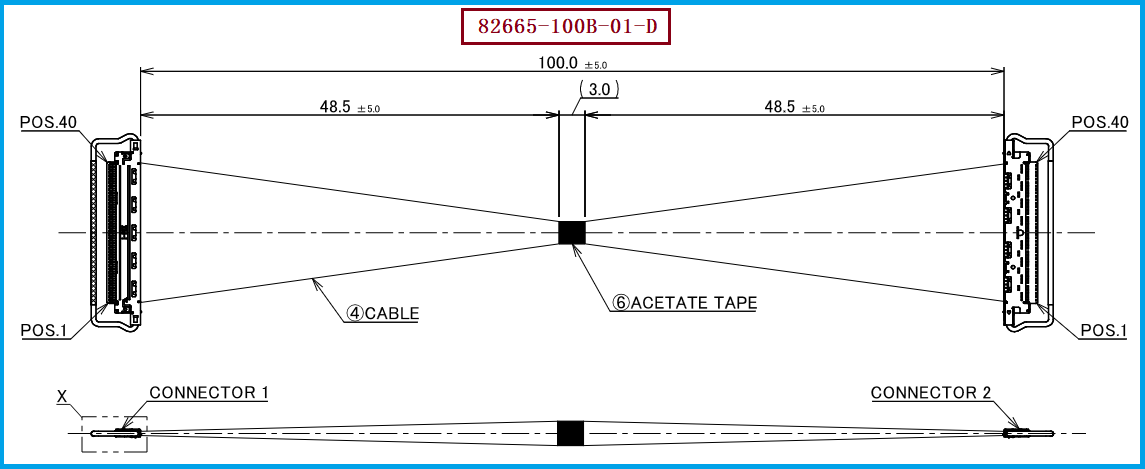

对于工程师来说，选用或替代 I-PEX 82665-100B-01-D 时，不能仅做到“连接器能插上”就认为兼容，更需要从机械、电气和高速信号三个层面进行确认。本款产品的关键识别信息包括：产品料号/型号：I-PEX 82665-100B-01-D；线材端连接器型号：20634-140T-02；连接器规格：40PIN、0.4MM间距。I-PEX官方型号资料同时列出了CABLINE-CA 40PIN、100 mm、1-1的评估线束型号82665-100B-01-D，并列出40PIN对应的其他长度型号82666-100B-01-D和82667-100B-01-D，可见线束长度、PIN数量以及Pin Assignment都是选型时需要明确的参数。 对采购人员而言，在寻找兼容供应商时，建议不要只比较单价，而应同步确认连接器匹配、线材规格、长度公差、端子压接/组装质量、阻抗控制、导通与绝缘性能以及高低温可靠性。特别是在高速设备中，如果只做到机械尺寸相似，却没有验证高速信号性能，实际装机后可能出现信号衰减、误码、通信不稳定等问题。

---

选型和兼容与替代方案参考及建议

如果项目原本使用 I-PEX 82665-100B-01-D，并希望进行国产兼容替代，建议首先锁定 40PIN、0.4MM间距以及20634-140T-02对应的连接器结构，然后进一步确认线材规格、特性阻抗、线束长度、Pin Assignment及终端装配方式。在高速信号应用中，还应根据实际传输速率和工作温度要求进行信号完整性测试以及高低温环境验证。I-PEX官方资料显示，CABLINE®-CA支持10、12、20、30、40、50、60PIN，并支持AWG36、AWG38、AWG40、AWG42等Micro-Coaxial Cable规格，其中AWG40支持的额定电流为0.3 A/contact，40PIN版本的选型还需要结合实际应用条件综合判断。 我们公司可提供：I-PEX 82665-100B-01-D兼容替代线束方案，可围绕客户实际使用的连接器、PIN数、0.4MM间距、线材规格、长度、Pin Assignment及应用环境进行极细同轴线束方案开发，为工程研发和采购选型提供兼容替代支持。对于需要进一步导入量产的项目，还可以在样品验证阶段重点评估导通性能、绝缘性能、机械可靠性、温度可靠性以及高速信号传输性能，以降低替代导入风险。

---

从“尺寸兼容”走向“性能兼容”
I-PEX 82665-100B-01-D是一款具有明确产品料号/型号的40PIN极细同轴线束方案，其线材端连接器型号为 20634-140T-02，连接器采用 40PIN、0.4MM间距结构。对于高速电子设备而言，极细同轴线束的选型不能只看尺寸和价格，还需要综合考虑信号完整性、阻抗、连接可靠性以及工作温度等因素。尤其需要注意的是，极细同轴线束在不同温度下确实可能出现电气性能变化，因此高低温环境下的实际性能验证是高速线束选型和国产替代的重要环节。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于正在寻找该型号兼容产品的研发工程师和采购人员，我们公司可围绕 I-PEX 82665-100B-01-D开展兼容替代极细同轴线束方案，为高速显示、工业视觉、AI设备及其他高密度电子设备提供线束国产替代支持。
