在现代电子系统中，由于设备体积日益紧凑、信号速率不断提升，对于连接组件的体积、性能和一致性提出了更高要求。以 I-PEX CABLINE®-SS 系列 82069-100B-02-D 这类极细同轴线束组件为例，其在高数据速率、小间距布线、高密度互连等场景中已被广泛采用。

然而，标准件在供应、交期、定制适配等方面有时存在限制，我们基于工程逻辑与选型需求，研发了对应的替代极细同轴线束组件，为设计工程师在多种应用场景中提供高一致性、可控性和灵活性支持。

---

一、理解 82069-100B-02-D 的应用场景

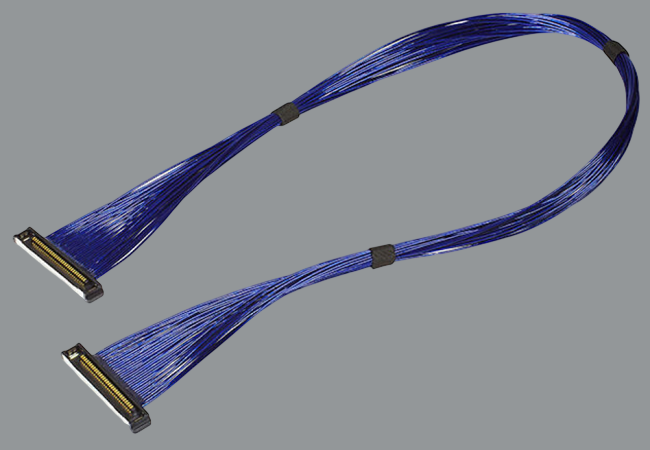

I-PEX 型号 82069-100B-02-D 属于 CABLINE®-SS 系列 micro-coaxial harness（极细同轴线束），常见于：

1.1、小尺寸高速互连场景（如便携设备内部高速信号链路）

1.2、对 impedance 控制、EMI 屏蔽有严格要求的高速链路

1.3、通过狭小空间、转折路径的内部布线连接

1.4、需要保持可靠接插件机械性能的产品内部布线

该线束使用 40AWG 50Ω 微同轴线，长度设计典型为 200 mm，并配备对应的 I-PEX CABLINE-SS 插头和配套插座配置，用于保证高速信号完整性与标准嵌入连接。

---

二、工程选型的核心考量

在评估类似 82069-100B-02-D 这样的极细同轴电缆组件时，工程师通常关注以下几个维度：

2.1、信号完整性与阻抗匹配：

微同轴线具有良好的 50 Ω 阻抗控制特性，有助于在高速信号链路中减少反射与串扰。

尺寸越小，线对间隔越紧凑，对 PCB 和连接几何设计要求越高。

2.2、机械尺寸与配合一致性：

线束的总长度、导线弯曲半径、接插件配合间距等直接影响装配可靠性与一致性。

常规标准件提供严格控制的几何规格，但在非标准空间约束下可能需要定制化设计。

2.3、屏蔽与 EMI 控制：

高速传输场景中屏蔽性能至关重要，小尺寸同轴线本身具备天然屏蔽特性。

配合机械式锁扣与金属屏蔽罩可以进一步提升 EMC 性能。

---

三、我们提供的替代方案优势

针对上述选型逻辑，我们推出的替代极细同轴线束组件，在工程应用中具备以下特征：

3.1、多规格兼容设计：支持 micro-coaxial 40AWG 50Ω 及其他不同 AWG 规格的同轴线组合，便于根据目标信号速率灵活选型。

3.2、几何尺寸与装配优化：根据客户具体应用场景，提供从 50 mm 到 500 mm 甚至更长线长方案，同时优化：线束弯曲半径、接插件壳体尺寸（可兼容 I-PEX 标准接口）、加固与应力释放处理；让产品在实际装配、长时间振动与温湿度变化下具备更可靠一致性。

3.3、屏蔽、EMI 与可靠性设计：通过多层屏蔽、屏蔽层接地方案和机械增强措施，可在高噪声环境下维持良好信号完整性和 EMC 性能，适合消费类电子、工业自动化、通信终端等领域。

---

选型过程中的关键是理解信号链路需求、物理空间约束与系统可靠性要求。对于标准的极细同轴线束（如 I-PEX CABLINE®-SS 系列 82069-100B-02-D），我们能够提供 工程级替代方案，包括：高一致性 & 可控质量、灵活几何及线长设计、优化屏蔽与 EMC 性能。

我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：张经理 18913228573（微信同号）。
