随着轻薄型笔记本、工业显示设备、便携终端以及高分辨率显示模组不断升级，设备内部对高速连接方案的要求也越来越高。尤其是在有限空间内，高速信号传输不仅需要稳定的SI性能，还需要兼顾EMI抑制、结构尺寸以及布线灵活性。

在此背景下，基于 Micro Coaxial Cable（极细同轴线）的高速线束方案，凭借低损耗、高屏蔽以及超薄结构等特点，逐渐成为 eDP、LVDS、MIPI 等高速接口的重要应用方案。其中，I-PEX 82881-100B-02-D 作为 CABLINE-SS 系列中的14Pin高速极细同轴线束，在高速传输与小型化设计之间具备较好的综合表现。

---

一、I-PEX 82881-100B-02-D线束的结构特点与应用优势

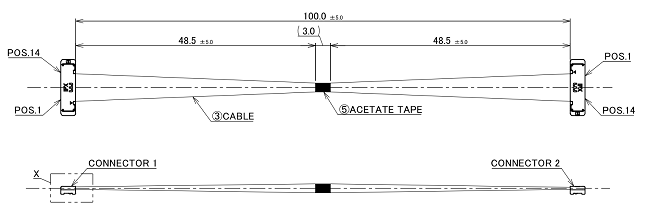

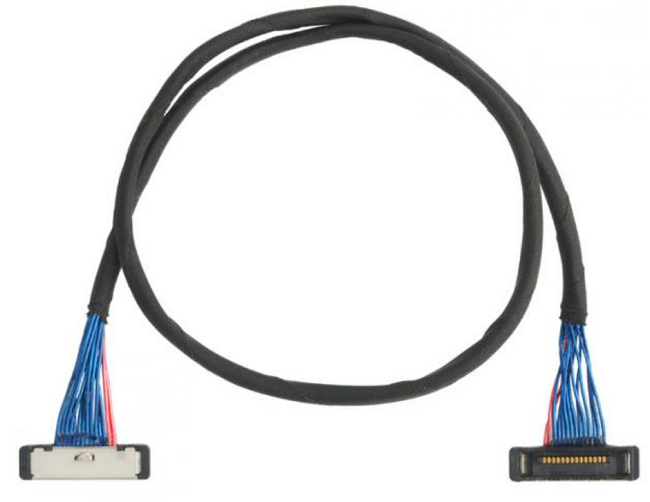

I-PEX 82881-100B-02-D 属于 CABLINE-SS 系列标准 Evaluation Harness，采用 AWG40 Micro Coaxial Cable 结构设计，线长为100mm，可用于高速差分信号测试以及内部显示连接应用。

该线束支持最高16Gbps/lane传输速率，适用于高刷新率屏幕、高速图像模组以及轻薄型终端设备中的高速数据传输需求。由于采用极细同轴结构，其在线束弯折性、阻抗一致性以及高频损耗控制方面具有较明显优势。

同时，其超窄型结构非常适合 Notebook 转轴区域、超薄LCD显示模组以及空间受限设备内部布线，可有效提升整机内部布局灵活性。相比传统LVDS线束方案，Micro Coaxial Cable在线对线串扰抑制、高速稳定性以及EMI控制方面表现更加突出，因此在新一代高速显示系统中应用越来越广。

---

二、I-PEX 20373-R14T-06连接器的高速结构设计分析

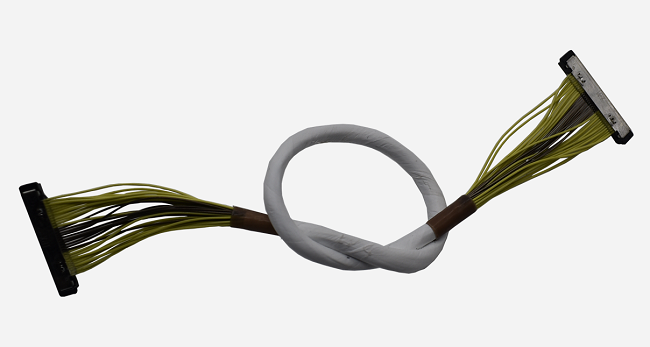

该线束搭配的连接器型号为 20373-R14T-06，属于 I-PEX CABLINE-SS 系列14Pin线端连接器；该连接器采用0.4mm Pitch超细间距设计，具备小型化、低高度以及高速传输等特点，适用于空间紧凑型电子设备内部连接需求。其结构设计可满足 eDP、MIPI、V-by-One HS 等高速接口应用，对于轻薄型设备的内部布局具有较高适配性。在实际项目中，20373-R14T-06 通常会与对应板端连接器组合形成完整高速极细同轴线束系统，广泛应用于：

2.1、笔记本显示屏线，

2.2、工业显示模组，

2.3、高分辨率摄像头连接，

2.4、AI终端内部高速互连，

2.5、Mini LED显示设备；

此外，针对部分客户的小批量研发验证、定制长度以及国产化替代需求，我们公司也可以提供兼容型极细同轴线束组件方案，用于工程测试与后续批量项目导入。

---

三、14Pin极细同轴线束选型建议与兼容替代参考

对于14Pin高速极细同轴线束方案，在实际选型过程中，通常建议重点关注以下几个方面：

3.1、传输速率与阻抗一致性：高速显示系统对于SI性能要求较高，因此建议优先选择支持高速差分结构设计的 Micro Coaxial Cable，以保证阻抗稳定及高速信号完整性。

3.2、连接器Pitch与插拔高度：超薄型设备通常需要采用0.4mm Pitch以及低Mated Height结构，以满足内部空间压缩需求，同时降低整机厚度。

3.3、线规选择：不同应用场景对线规需求也有所区别：AWG40、AWG42 更适合轻薄型设备、AWG36 更适用于高可靠性及较复杂环境应用。

在兼容与替代方案方面，目前部分国产高速连接器以及Micro Coaxial Cable方案，已经能够兼容 CABLINE-SS 系列接口结构。但在高速SI性能、接触稳定性以及批量一致性方面，仍需进行充分验证。对于需要降低采购成本、优化交期或推动国产化替代的项目，建议重点确认以下内容：

(1). Pin定义是否一致，

(2). 阻抗结构是否匹配，

(3). 线序布局是否合理，

(4). EMI性能是否满足要求，

(5). 高速传输稳定性是否通过验证；

在完成相关可靠性与兼容性测试后，再进行正式项目导入会更加稳妥。

---

I-PEX 82881-100B-02-D 14Pin极细同轴线束在高速显示互连、轻薄设备以及高密度内部布线应用中具备较高实用价值。随着AI终端、高刷新率显示以及高速影像系统持续发展，Micro Coaxial Cable高速线束也将在更高带宽、更小型化以及更复杂高速环境中获得更加广泛的应用。

我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
