系统出现这些需求时，就应该重点考虑极细同轴线束

对于工程师而言，判断一个系统是否需要使用极细同轴线，不能只看“线缆够不够细”，更应该从传输速率、设备空间、信号完整性、布线密度以及可靠性几个方面综合判断。如果你的设备正在传输高速图像、高速差分信号或大容量数据，同时PCB与模块之间的安装空间越来越紧凑，传统线缆或FPC已经难以兼顾高速性能与小型化，那么极细同轴线束就值得重点评估。尤其是在笔记本电脑、工业相机、机器视觉、高速显示、AI设备、AR/VR以及机器人等应用中，系统往往同时面临“高速传输+高密度布线+有限空间”的设计要求。I-PEX CABLINE®-CA采用0.4mm接触间距和水平对插结构，连接器插合高度约1.0±0.1mm，并支持Micro-Coaxial Cable等多种线缆形式，因此可以作为工程师判断高速、小型化连接方案时的重要参考。

---

为什么高速系统越来越关注极细同轴线？

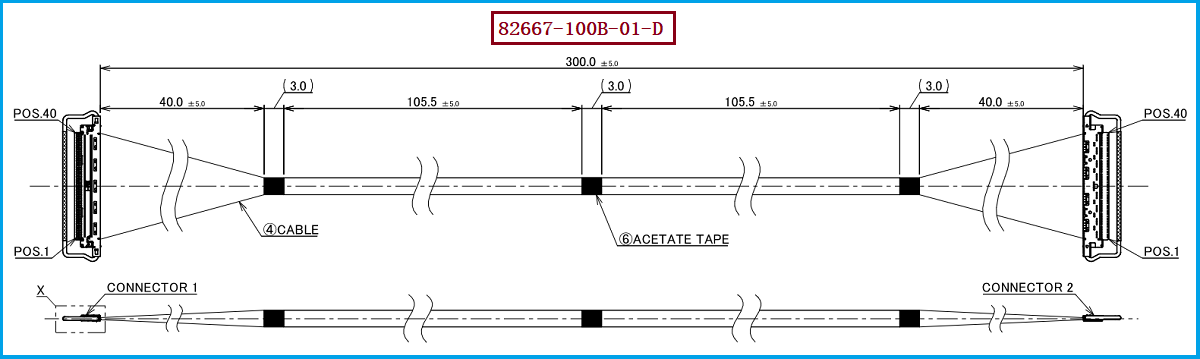

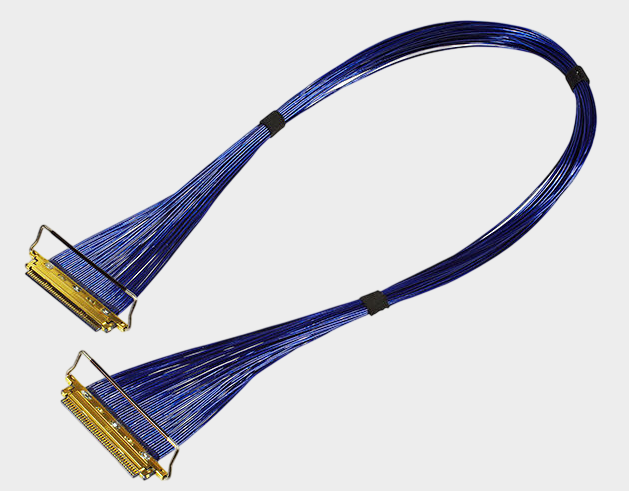

当系统速率不断提高以后，线束就不再只是简单的“导电连接件”，而成为影响高速信号完整性的重要组成部分。极细同轴线采用同轴结构，在有限外径下可以实现对高速信号传输路径的控制，同时便于进行高密度、多通道布线。以本次介绍的 I-PEX 82667-100B-01-D 为例，该产品属于CABLINE®-CA 40P HARNESS，采用40Pin、0.4mm Pitch、AWG#40 Micro-Coaxial Cable、50Ω、300mm长度以及1-1 Pin Assignment设计，两端采用对应的CABLINE®-CA连接结构，其中线材端使用的连接器主体型号为20634-140T-02。对于工程师来说，这类产品的价值并不是单纯追求“更细”，而是在设备空间受限的情况下，为高速、多通道信号提供一种更加紧凑的连接路径；对于采购人员而言，则需要重点确认产品料号/型号、连接器型号、线径、阻抗、长度、Pin定义等是否与原设计一致，而不能只按照外观或Pin数量进行替换。

---

如何判断你的系统是否真的需要极细同轴线？

工程选型时，可以先从实际应用需求进行判断：如果系统的数据传输速率已经进入高速接口范围，或者存在高分辨率图像、高速Camera、显示信号等传输需求，同时设备内部空间非常有限、连接器需要采用0.4mm级高密度间距，那么使用极细同轴线束的必要性就会明显提高。如果设备还需要较长的内部连接距离，例如本次 I-PEX 82667-100B-01-D 的线束长度达到300MM，就更应该关注阻抗连续性、线缆结构、连接器匹配以及高速信号完整性，而不是简单选择普通导线。CABLINE®-CA平台支持最高32Gbps/Lane PAM4的参考高速传输能力，并覆盖USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速接口应用，但具体线束能达到的实际传输性能仍需要结合线长、线材、PCB及系统SI设计进行验证。因此，对于工程师来说，“系统是否需要极细同轴线”的核心判断标准，是高速信号需求与小型化布线需求是否同时存在；对于采购人员，则应进一步确认供应商能否按照原产品的结构和电气要求稳定批量生产。

---

选型和兼容与替代方案参考及建议

如果需要寻找 I-PEX 82667-100B-01-D 的兼容替代方案，建议工程部门首先锁定原产品的关键参数：CABLINE®-CA系列、40Pin、0.4mm Pitch、Horizontal水平对插、AWG#40 Micro-Coaxial、50Ω、300MM、1-1 Pin Assignment，同时确认线材端连接器型号为20634-140T-02。在替代开发过程中，还需要进一步验证连接器插合尺寸、端部成型、线材排列、Pin定义、阻抗控制、绝缘性能、耐电压、插拔可靠性以及高速信号传输性能，确保替代产品不仅“能够插上”，还能够真正满足原设备的机械、电气和高速传输要求。对于采购人员而言，建议优先选择能够提供样品打样、规格确认、线束加工和批量一致性控制的专业极细同轴线束制造商。我们公司可提供：I-PEX 82667-100B-01-D兼容替代线束方案，可围绕原产品的40Pin、AWG#40、50Ω、300MM等关键规格进行兼容替代开发，并根据客户设备的实际结构与使用要求进行线束方案匹配。

---

从工程选型到国产替代：极细同轴线束正在成为高速连接的重要方案
对于高速、小型化电子设备而言，判断是否需要极细同轴线，关键不是单纯比较线缆价格或外径，而是综合评估传输速率、布线空间、信号完整性、连接器密度、线束长度及系统可靠性。以 I-PEX 82667-100B-01-D 为代表的CABLINE®-CA 40Pin极细同轴线束，采用40根AWG#40、50Ω Micro-Coaxial线材，长度300MM，并配套20634-140T-02连接器结构，为高密度高速设备内部连接提供了具有针对性的方案。对于正在进行产品设计、BOM优化或国产替代的工程师和采购人员来说，应当从“连接器+线材+加工工艺+电气性能+高速性能”整体评估，而不是只关注单一参数。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。总结来说，当你的系统同时面临高速数据传输、小型化、高密度布线和稳定信号传输需求时，极细同轴线束就值得纳入重点选型范围；而针对I-PEX同系列产品，我们持续专注于此品牌连接器的国产替代研究与市场应用方案开发，如果你对此品牌的国产替代方案相关产品感兴趣或有采购需求，以及正在关注这一方向，欢迎联系我们进一步沟通。

关于我们

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
