I-PEX 82860-100B-02-D：面向高密度高速设备的极细同轴线束方案

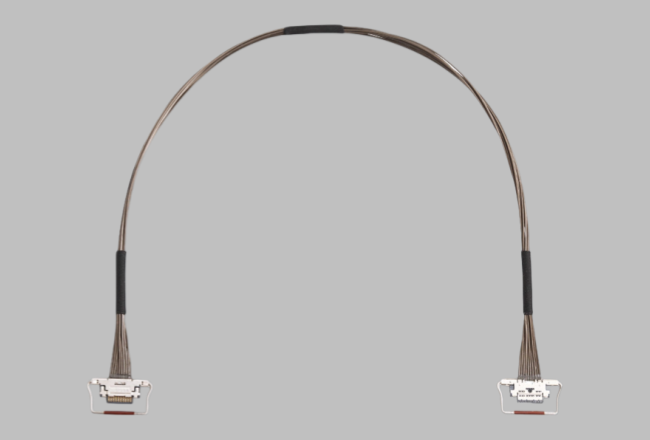

随着笔记本电脑、工业相机、AI视觉设备、机器人、显示设备以及高性能电子产品不断向高速化、小型化发展，设备内部连接对线束的空间占用、信号完整性、抗干扰能力以及装配可靠性提出了更高要求。传统排线或普通导线在高频高速信号环境下，往往需要面对阻抗控制、串扰、EMI以及空间布局等问题，因此Micro-Coaxial极细同轴线束逐渐成为高密度高速内部连接的重要解决方案。本次介绍的 I-PEX 82860-100B-02-D，属于CABLINE®-CA系列12Pin极细同轴线束，采用 AWG#40、50Ω Micro-Coaxial Cable，标准线束长度为 300±5mm，线材端使用 I-PEX 20634-112T-02 连接器组件，适配 AWG#40 极细同轴线材。对于工程师而言，这款产品的核心价值并不只是“连接器能够插接”，而是线材、阻抗、Pin位定义、连接器结构以及线束尺寸共同构成完整的高速连接方案；对于采购人员而言，则需要同时确认料号、Pin数、线径、长度、连接器及Pin Assignment等信息，才能真正找到可直接导入项目的兼容产品。

---

20Pin极细同轴线束适用于哪些设备？Pin数并不是越多越好

在实际项目选型中，20Pin极细同轴线束通常用于需要较多高速信号通道、差分信号以及电源/控制信号进行内部传输的设备，例如高分辨率显示设备、工业相机与机器视觉系统、AI视觉设备、高性能计算设备、机器人、AR/VR设备以及部分高速主板内部连接场景。对于工程师来说，20Pin方案能够在有限空间内提供更多信号通道，但最终是否选择20Pin，需要结合PCB端连接器Pin数、信号通道数量、差分对分配、供电及控制信号需求以及设备内部走线空间综合判断。CABLINE®-CA系列本身覆盖10Pin、12Pin、20Pin、30Pin、40Pin、50Pin、60Pin等多种规格，并支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial线材，因此12Pin与20Pin并不是简单的“大与小”的关系，而是针对不同信号数量和结构空间进行匹配。以本次 I-PEX 82860-100B-02-D 为例，它属于12Pin、AWG#40、300mm规格；如果项目实际需要20Pin，则应重新确认对应的20Pin连接器、线束料号、线长以及Pin Assignment，而不能直接将12Pin线束替换为20Pin产品。对于采购人员而言，这一点尤其重要：“同系列连接器”不代表“同规格线束”，Pin数和具体Part Number必须逐项核对。

---

工程师关注的核心：AWG#40、50Ω、连接器与高速信号完整性

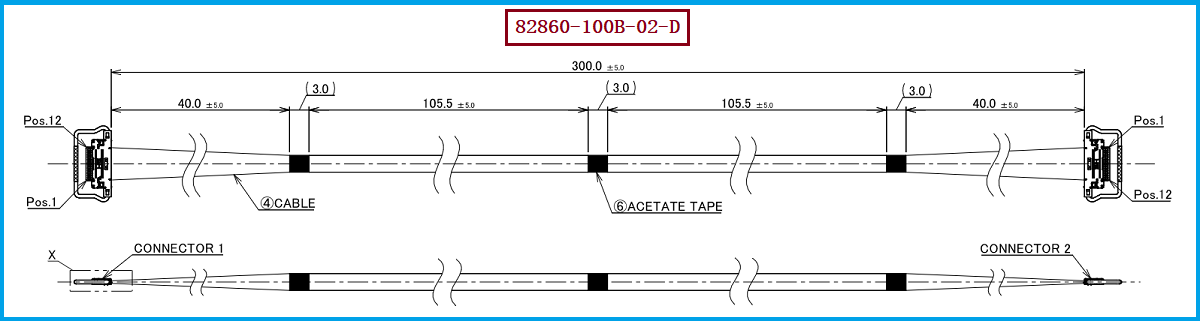

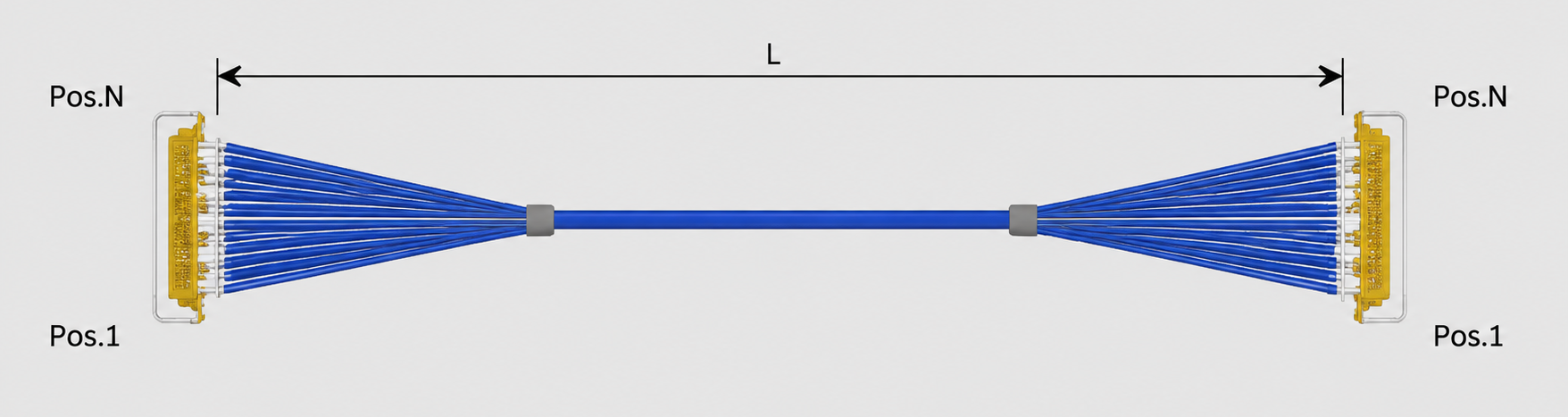

对于极细同轴线束而言，线径只是选型的一部分，真正影响高速传输表现的还包括特性阻抗、线缆结构、屏蔽效果、连接器匹配以及加工一致性。I-PEX 82860-100B-02-D采用 AWG#40、50Ω Micro-Coaxial Cable，并使用 20634-112T-02线材端连接器组件，能够形成针对高密度内部连接的极细化方案。CABLINE®-CA系列采用0.4mm接触间距、水平对插结构，并配备机械锁扣及屏蔽、多点接地设计，产品定位于高速、小型化和高可靠内部连接。对于工程师来说，在进行替代设计时，应重点检查原线束的Pin数量、AWG规格、阻抗、线长、连接器结构、两端Pin Assignment以及设备内部弯折和固定方式；尤其是本款82860-100B-02-D图纸中采用的是12Pin结构，并存在对应的Pin位定义，替代时必须按照原设备实际连接关系进行验证。对于采购人员来说，建议不要仅以“CABLINE-CA极细同轴线”作为采购描述，而应明确到 I-PEX 82860-100B-02-D、12Pin、AWG#40、50Ω、300mm以及20634-112T-02等关键参数，这样才能降低错料、混料以及规格不一致的风险。

---

选型和兼容与替代方案参考及建议

如果客户现有设备使用I-PEX CABLINE®-CA系列极细同轴线束，在进行国产化、降本或第二供应商开发时，可以按照“原厂料号→Pin数→连接器→AWG→阻抗→线长→Pin Assignment→结构尺寸→电气性能”的顺序进行确认。针对本次产品，目标型号为 I-PEX 82860-100B-02-D，对应12Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为300±5mm，线材端连接器组件型号为 20634-112T-02。如果设备原设计明确要求该连接器与AWG#40线材组合，则替代线束应优先保持这些关键参数的一致性；如果客户实际项目为20Pin，则应根据20Pin版本的连接器和原始线束图纸重新进行匹配，而不是直接套用82860-100B-02-D。对于批量采购项目，还建议在正式量产前进行样品验证，包括尺寸装配、插拔配合、导通、耐压、绝缘、电气性能、高速信号完整性以及实际设备功能测试。我们公司可提供：I-PEX 82860-100B-02-D兼容替代线束方案，可根据客户实际使用的连接器、AWG#40极细同轴线、Pin数量、线长及Pin Assignment要求进行线束开发，为工程师提供样品验证及国产替代选型参考，也为采购人员提供稳定的极细同轴线束供应方案。

---

从12Pin到20Pin：极细同轴线束选对规格，才能真正实现稳定替代
极细同轴线束的选型不能只看Pin数量，也不能简单按照连接器外观进行替换，而应将线材、连接器、阻抗、Pin定义、长度、结构及应用场景作为一个完整系统进行评估。I-PEX 82860-100B-02-D作为CABLINE®-CA系列12Pin、AWG#40、50Ω、300mm极细同轴线束，可作为工程师研究同系列高速内部连接方案的重要参考；而对于20Pin极细同轴线束，则更适合用于需要更多信号通道的显示、工业视觉、AI视觉、高性能计算、机器人及其他高密度电子设备内部连接。在国产替代过程中，真正有价值的并不是简单做到“尺寸一样、可以插上”，而是通过线材规格、连接器型号、Pin Assignment、阻抗及加工工艺等多维度匹配，使替代线束能够满足实际设备的装配和信号传输要求。对于需要I-PEX CABLINE®-CA系列兼容产品的工程项目，可围绕原厂料号进行针对性开发和验证，以降低采购成本、缩短供应链响应时间，并建立更加灵活可靠的极细同轴线束供应体系。
I-PEX 82860-100B-02-D的核心规格可以概括为：12Pin + AWG#40 + 50Ω + 300±5mm + 20634-112T-02连接器组件。而20Pin极细同轴线束则更适用于信号通道数量更高的高速显示、工业相机、AI视觉、机器人及高性能电子设备。无论选择12Pin还是20Pin，工程师和采购人员都应以实际设备的连接器、线材AWG、阻抗、长度及Pin Assignment为基础进行确认。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。对于需要国产替代的客户，我们公司可针对 I-PEX 82860-100B-02-D 等型号提供兼容替代极细同轴线束开发与生产服务。
