I-PEX 82996-100B-01-D：60Pin高密度极细同轴线束方案

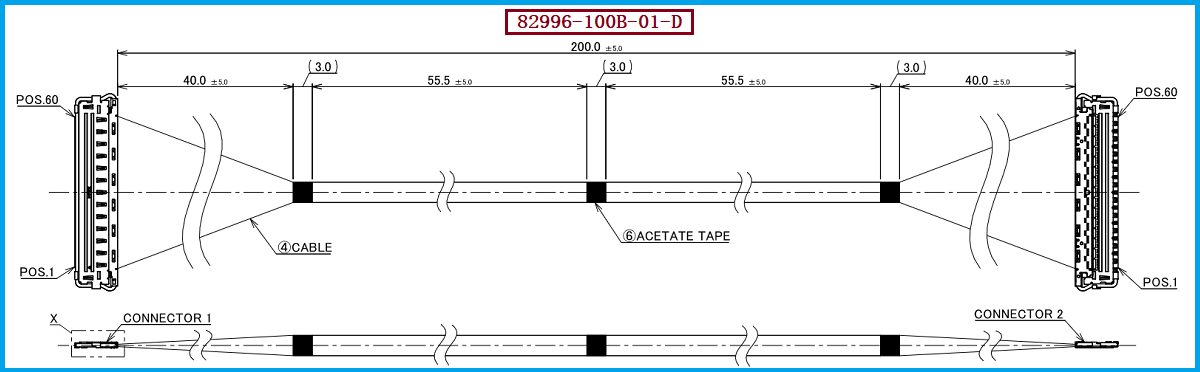

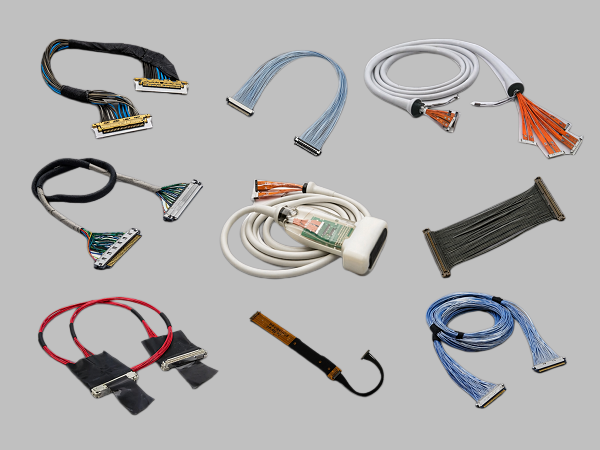

在笔记本电脑、高速显示模组、工业视觉、高速摄像机、VR/AR设备及其他空间高度受限的精密电子产品中，连接器与线束不仅需要满足高速信号传输要求，还要兼顾轻薄化、柔性布线、抗干扰以及长期弯折可靠性。本文聚焦的 I-PEX 82996-100B-01-D，属于 CABLINE®-CA II PLUS 系列60Pin极细同轴线束方案，采用40AWG极细同轴线材，标准长度为200mm，属于1-1双端连接结构。该方案配套使用的线材端连接器型号为 20680-060T-01，该连接器适配的线材规格为 AWG#40。对于工程师而言，这种“高Pin数+细线径+紧凑连接器”的组合能够帮助设备内部实现更高密度的信号布线；对于采购人员而言，则需要重点关注原厂型号、连接器匹配、线材规格、长度、Pin定义、阻抗及加工一致性等因素。基于对该产品结构及应用需求的理解，我司具备极细同轴线束的研发、加工与批量制造能力，可根据客户实际设备结构及电气要求提供相应的兼容替代方案。

---

为什么极细同轴线能够经受高频弯折：关键不只是“线细”，而是材料与结构协同

很多工程人员在选择极细同轴线束时都会关注一个问题：极细同轴线是如何弯折上万次不断裂的？ 实际上，极细同轴线能够实现较高的弯折寿命，并不是简单依靠某一种材料，而是由导体、绝缘层、屏蔽层、外被以及整体结构共同决定。以40AWG级别极细同轴线为例，其导体本身非常细，如果材料选择、绞合结构、镀层工艺、绝缘材料和成缆工艺控制不到位，在长期反复弯折过程中就可能出现导体疲劳、屏蔽层损伤甚至电气性能下降。因此，高可靠极细同轴线需要在材料韧性、导体结构、绝缘层柔韧性、屏蔽层应力释放以及线束成型工艺之间取得平衡。特别是在设备内部存在反复开合、滑动、转轴运动或狭小空间折弯的情况下，线束不能只追求“越细越好”，还必须考虑最小动态弯曲半径、弯折方向、弯折区域长度以及应力集中位置。通过合理的材料选择和制造工艺，可以让弯折应力更加均匀地分散到线材结构中，从而降低局部疲劳造成断裂的风险。对于真正用于长期运动机构的产品，“上万次弯折”更应该通过具体的动态弯折寿命测试来验证，而不能仅凭线材外观或静态柔软程度判断。

---

从工程师视角看82996替代开发：连接器、AWG、阻抗与结构尺寸必须同步匹配

如果客户需要寻找 I-PEX 82996-100B-01-D 的兼容替代线束，工程师在设计时不能仅仅按照“60Pin、200mm、40AWG”进行简单复制，而需要从整个连接系统进行匹配。该型号线材端使用 20680-060T-01 连接器，并对应 AWG#40 极细同轴线，因此替代方案首先要确保连接器与40AWG线材之间具有可靠的端子压接或装配匹配关系，同时还需要根据原设备的PCB端连接器确定Pin定义、Pin Assignment及信号方向。在高速信号应用中，还应进一步关注特性阻抗、差分对结构、屏蔽连续性、接地方式、串扰、插损以及回损等信号完整性指标；在机械方面，则需要核对200mm线长、出线方向、连接器外形、弯折空间、固定方式以及装配后的整体高度。CABLINE-CA II PLUS平台采用0.4mm Pitch、低背型结构，并结合ZenShield®全屏蔽设计及机械锁扣结构，因此替代线束不仅要“能插上”，更要从高速电气性能、EMI/EMC、机械可靠性和批量一致性多个维度进行验证。对于采购人员来说，建议在询价阶段直接向供应商确认“连接器型号+线规+长度+Pin定义+阻抗要求+屏蔽结构+测试标准”，这样能够减少仅凭外观和料号采购造成的兼容风险。

---

选型和兼容与替代方案参考及建议：从“型号替代”转向“系统级兼容”

针对 I-PEX 82996-100B-01-D 的替代选型，如果客户设备原本采用40AWG极细同轴线，并使用 20680-060T-01 作为线材端连接器，那么建议优先按照原产品的连接器接口、60Pin数量、40AWG线材、200mm长度以及原有Pin定义进行一对一核对，再根据设备空间和实际使用环境调整线材结构。对于高速显示、高速摄像、工业视觉等应用，还需要特别确认原设计的信号速率、特性阻抗及差分信号要求；如果设备存在屏幕开合、转轴运动或持续往复运动，则应进一步确认动态弯折半径、弯折寿命和应力释放设计。我司可以根据客户提供的原样线、连接器型号、PDF工程图、样品或设备端接口信息进行工程分析，并针对线长、Pin数、AWG、Pin Assignment、出线方向及端部结构进行定制开发。我们公司可提供：I-PEX 82996-100B-01-D兼容替代线束方案，可围绕40AWG极细同轴线及20680-060T-01线材端连接器的配套要求进行产品开发与制造，帮助客户在保证接口兼容性的基础上，进一步满足成本控制、交期保障及国产化/供应链替代需求。

---

面向批量采购的极细同轴线束制造：兼容只是起点，长期一致性才是关键
对于工程师而言，一条合格的极细同轴线束不仅要满足“尺寸相同、接口相同”，更要能够在实际设备中稳定工作；对于采购人员而言，也不仅需要关注单价，更需要关注供应商的持续生产能力、良率、交付稳定性以及批次一致性。尤其是 I-PEX 82996-100B-01-D 这类60Pin、40AWG高密度极细同轴线束，其制造过程中涉及极细导体处理、同轴结构加工、连接器装配、端子定位、屏蔽处理、线长控制及成品检测等多个环节，任何一个环节控制不足，都可能影响最终的电气性能和机械可靠性。因此，我司在承接此类兼容替代项目时，可从“样品分析—结构确认—材料匹配—连接器装配—电气检测—可靠性验证—批量生产”的思路推进，为客户提供更贴近实际应用需求的极细同轴线束制造方案。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。I-PEX 82996-100B-01-D 的核心价值可以概括为“60Pin高密度、40AWG极细线材、200mm双端连接、高速信号应用及紧凑型结构”，而真正优秀的替代产品，则需要在连接兼容、信号完整性、柔韧性、动态弯折寿命和批量一致性之间取得平衡。对于正在寻找I-PEX同规格或兼容替代线束的工程师和采购人员，我司可提供从样品到量产的极细同轴线束定制制造服务。
