I-PEX 81458-100B-02-D极细同轴线束：面向高密度高速设备的精密连接方案

在笔记本电脑、显示模组、工业设备及其他空间受限的电子设备中，高速信号传输不仅要求线束具备良好的电气性能，同时也对线径、连接器尺寸、布线空间、屏蔽能力以及装配精度提出了更高要求。I-PEX 81458-100B-02-D属于CABLINE®-VS II系列40Pin极细同轴线束，采用Micro-Coaxial Cable极细同轴线材，图纸对应线材规格为AWG40、50Ω，线束长度为200mm，属于40Pin、200mm、1-N结构的高速极细同轴线束。其配套连接器组件中，线材端使用的Plug Housing型号为20847-040T-01，并配合相应屏蔽外壳、锁扣组件等构成完整Harness。对于工程师而言，这类产品的核心价值并不是单纯“把40根线连接起来”，而是在非常有限的空间内实现高密度信号连接，同时兼顾阻抗、屏蔽、机械固定和装配可靠性。

---

极细同轴线束与射频线束有什么区别？不能只看“同轴”两个字

极细同轴线束与射频线束虽然都可能采用同轴结构，但两者的应用侧重点并不完全相同。极细同轴线束更强调“小型化、高密度、多通道及高速数字信号互连”，例如40Pin Micro-Coaxial Harness可以在狭小设备内部同时承载大量高速信号；而通常意义上的射频线束则更强调射频信号传输、频率范围、驻波比、插入损耗、回波损耗、屏蔽效能及射频连接器匹配等指标，更常见于天线、无线通信、射频模块、测试设备等场景。换句话说，极细同轴线束的“同轴”结构主要服务于高密度高速互连，而射频线束的设计通常更加聚焦于特定射频频段下的传输性能。因此，在工程选型时不能仅因为两者都使用同轴线材，就认为可以直接互换；需要结合信号类型、工作频率、阻抗、通道数量、线径、连接器接口、布线空间及系统SI/EMI要求进行综合判断。对于本型号81458-100B-02-D而言，重点应关注40Pin、AWG40、50Ω、200mm及CABLINE-VS II连接器体系这些具体参数，而不是简单将其归类为传统射频跳线。

---

工程师和采购人员选型时：线材、连接器、长度与信号完整性需要同时考虑

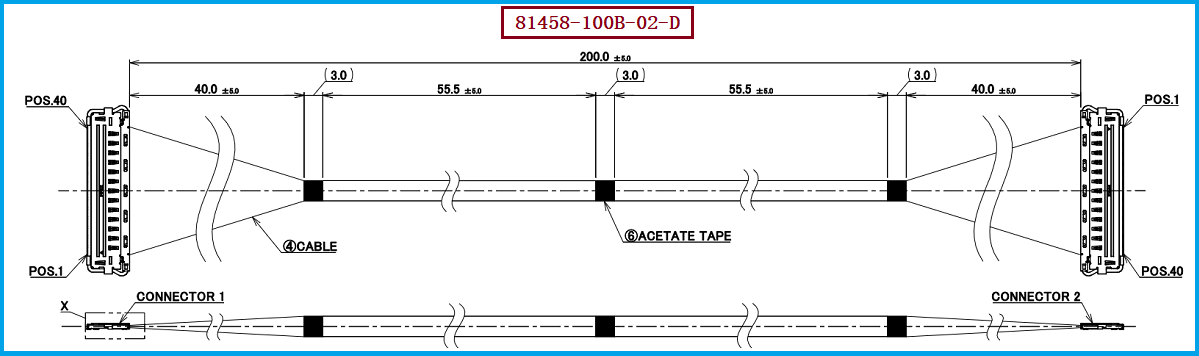

对于工程师而言，开发或替代这类线束时，首先需要确认原设计的连接器接口和Pin数是否一致，其次需要核对线材规格、阻抗及线束长度，同时关注端部加工和屏蔽结构是否能够满足实际应用。81458-100B-02-D对应40Pin配置，配套线材端Plug Housing型号为20847-040T-01，线束长度为200mm，原图纸标注Micro-Coaxial Cable为AWG40、50Ω；图纸同时涉及Shell、Lock Bar、Bonding、Acetate Tape及UV Glue等结构和工艺要求。因此，对于采购人员而言，不能只按照“40Pin极细同轴线束”进行简单询价，而应把“I-PEX 81458-100B-02-D、40Pin、AWG40、50Ω、200mm、20847-040T-01”作为完整的规格参考，再要求供应商确认连接器匹配、线序、长度公差、导通/短路、绝缘电阻、耐压以及外观尺寸等项目。尤其在高速信号应用中，即使线束能够实现基本导通，如果阻抗、屏蔽或端部加工控制不到位，也可能进一步影响系统信号质量，因此替代开发应尽量按照原产品的关键结构和电气要求进行验证。

---

选型和兼容与替代方案参考及建议：以原型号为基准进行一对一开发

如果设备设计已经采用CABLINE-VS II 40Pin接口体系，那么替代开发首先建议以I-PEX 81458-100B-02-D作为目标参考型号，并重点核对40Pin连接器、20847-040T-01 Plug Housing、AWG40极细同轴线、50Ω阻抗、200mm线长及1-N结构。在实际项目中，如果设备对线束长度、弯折方向、出线位置、线序、端部尺寸或屏蔽处理存在特殊要求，也可以在保持连接器接口兼容的基础上进行定制。我们公司专注于极细同轴线束的生产制造与定制开发，可根据客户设备结构、连接器接口、Pin数、线材规格及长度要求提供相应的加工方案，并可提供： I-PEX 81458-100B-02-D兼容替代线束方案。对于工程验证项目，建议采购方在正式批量导入前，对替代样品进行尺寸、Pin Assignment、导通、绝缘、耐压以及实际高速信号性能验证；对于高速应用，还应根据具体系统要求进一步进行SI/EMI等相关验证，从而确认替代线束能够满足整机使用需求。

---

以精密制造能力满足高速、小型化设备的极细同轴连接需求
I-PEX 81458-100B-02-D代表的是一种典型的高密度高速极细同轴线束方案，其40Pin、AWG40、50Ω、200mm以及配套20847-040T-01连接器等规格，为工程师进行产品设计和采购人员进行替代选型提供了明确的参考基准。极细同轴线束与传统射频线束虽然都具有同轴结构，但在应用定位和设计关注点上存在明显区别：前者更加突出高速数字信号、多通道、高密度及小型化互连，后者则更强调射频频段传输性能。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司可围绕客户实际产品需求，提供极细同轴线束的兼容替代、定制开发与生产制造服务，帮助客户在保持原有设备连接逻辑和安装空间的基础上，寻找更加灵活的线束供应方案。
