从外到内认识极细同轴线：为什么能够做到“又细又能传高速信号”？

对于工程师来说，极细同轴线并不是简单地把普通同轴线“做细”，而是在有限外径内，对导体、绝缘层、屏蔽层以及外护套进行精密组合。典型的极细同轴线由中心导体、绝缘介质、外部屏蔽导体和外护套等部分构成，中心导体负责信号传输，绝缘层用于控制导体之间的电气间距，屏蔽层用于构建稳定的信号回路并抑制外部干扰，最外层护套则承担机械保护作用。对于高速数字信号而言，这种同轴结构有利于控制阻抗和降低信号受到外部环境影响的风险，因此特别适合空间紧凑、高速传输的电子设备内部连接。I-PEX CABLINE®-SS系列本身支持Micro-Coaxial Cable AWG36、AWG38、AWG40及AWG42，其中AWG42存在特性阻抗不匹配的提示；官方高速性能测试则采用AWG#40、45Ω、100mm的Micro-Coaxial Cable条件。

---

极细同轴线内部每一层分别起什么作用？

从线束制造角度来看，中心导体是信号传输的基础，导体尺寸会直接影响电阻、载流能力以及整体线径；绝缘介质不仅承担电气隔离，还会影响传输线的阻抗特性；屏蔽层则围绕信号导体形成相对稳定的电磁环境，对于高速信号传输中的串扰控制和信号完整性具有重要意义；最外层护套则需要在保证柔韧性的同时，为内部结构提供机械保护。因此，极细同轴线的核心并不是单独追求某一层材料性能，而是让“导体尺寸、绝缘材料、屏蔽结构、外径及阻抗”形成匹配关系。对于研发工程师而言，在替代线束开发时，不能只看AWG规格，还需要同时确认阻抗、线径、端接方式、线序、弯折空间以及高速信号完整性等参数。

---

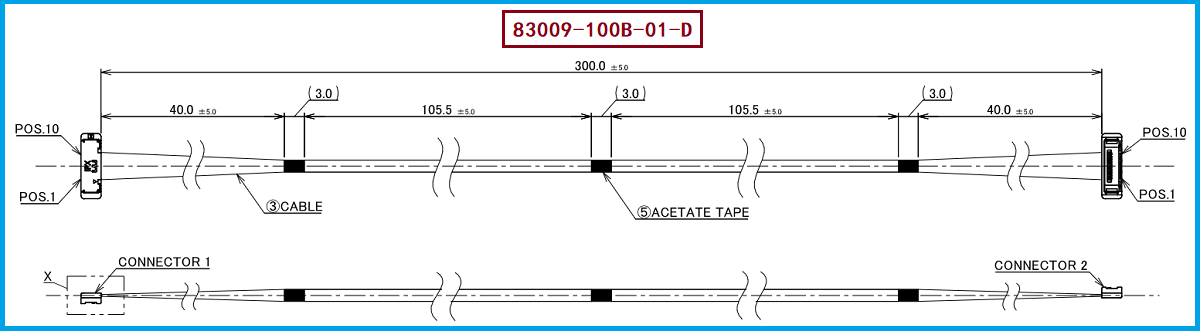

I-PEX 83009-100B-01-D：300MM、10PIN、1-1线位定义的极细同轴线束

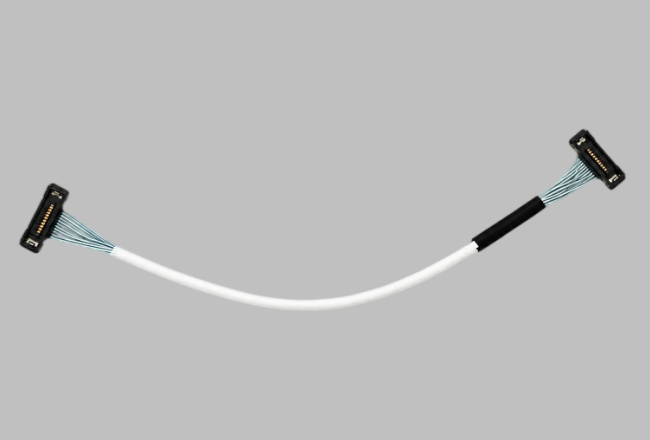

本次对应产品为 I-PEX 83009-100B-01-D，属于 CABLINE®-SS 10P HARNESS。I-PEX官方型号资料显示，该型号为10Pin、Micro-Coaxial 40AWG、长度300mm、1-1线位定义；与之配套的线材端连接器为 20373-R10T-06，属于CABLINE®-SS 10Pin Plug Housing。 对工程师而言，这款300mm线束适合用于设备内部存在一定布线距离、同时又需要保持小型连接结构的场景；CABLINE®-SS采用0.4mm端子间距、1.65±0.2mm结合高度和3mm深度，能够帮助设备内部连接区域进一步压缩。 对采购人员而言，确认替代品时不能只核对“10PIN+300MM”，还应同步核对连接器型号、40AWG线材、1-1线序以及实际装配尺寸，避免出现接口能插但线序或机械布局不一致的情况。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 83009-100B-01-D 的兼容替代开发，建议工程部门首先确认10PIN接口、300MM长度、1-1线位定义以及20373-R10T-06连接器匹配关系，再根据设备实际高速信号要求确认极细同轴线的阻抗、导体结构、屏蔽结构和外径。CABLINE®-SS官方资料显示，其系列覆盖10、14、20、30、32、35、40、50PIN，并提供100mm、200mm、300mm等不同长度的1-1及1-N线束规格，因此可以根据设备PCB布局、连接距离和线序要求进行对应开发。 对采购人员而言，如果原厂线束存在交期、成本或供应渠道方面的压力，可以按照原型号图纸进行尺寸、连接器、线材、线序及电气性能逐项确认，再进行兼容替代验证。我们公司可提供：I-PEX 83009-100B-01-D兼容替代线束方案，可围绕300MM长度、10PIN、1-1线位及20373-R10T-06配套结构进行极细同轴线束开发，为工程验证、样品导入及批量采购提供对应的替代方案。

---

极细同轴线的“细”，来自内部结构的精密协同
极细同轴线能够在非常有限的空间内承担高速信号传输任务，本质上依赖中心导体、绝缘介质、屏蔽层和外护套之间的精密结构配合，而不是单纯依靠“把线做细”。对于 I-PEX 83009-100B-01-D 这款10PIN、300MM、1-1的CABLINE®-SS极细同轴线束而言，工程选型应同时关注线材结构、阻抗、连接器、线序和机械尺寸；采购替代则应重点关注原型号对应关系及批量一致性。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。I-PEX官方资料也显示，CABLINE®-SS采用0.4mm间距、支持Micro-Coaxial AWG40等规格，并针对高速传输和紧凑空间连接进行了设计。
