空间有限又需要高速传输，极细同轴线束更有优势

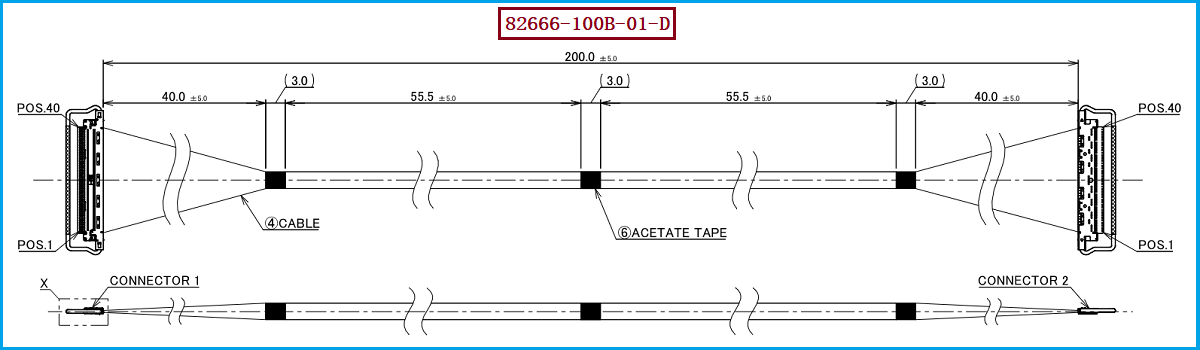

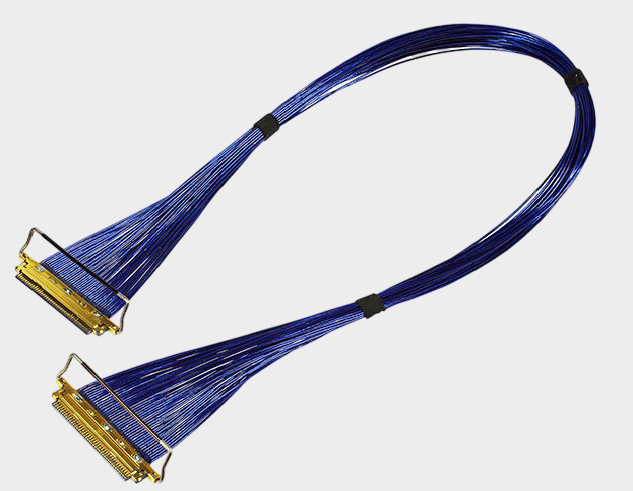

对于工程师而言，选择内部连接线束时通常需要同时考虑空间、信号速度、线束数量、阻抗控制以及可靠性。当设备内部空间越来越紧凑，而显示、图像和高速数据传输速率不断提高时，普通线缆往往难以同时兼顾小型化和高速信号完整性，这正是极细同轴线束比较适合发挥作用的场景。以 I-PEX 82666-100B-01-D 为例，该产品属于CABLINE®-CA 40P Harness，采用40PIN、0.4mm Pitch、水平对插结构，线束长度为200mm，使用AWG#40、50Ω Micro-Coaxial极细同轴线，两端采用1-1线序连接。其线材端使用的连接器型号为20634-140T-02，可适配AWG#40规格线材。对于需要在有限空间内实现多通道高速信号连接的设备，这类“细线径+高密度连接器+同轴结构”的组合能够为内部布线提供较大的设计灵活性。

---

哪些应用场景更适合使用极细同轴线束？

从实际产品设计来看，极细同轴线束比较适合高速显示、摄像头及机器视觉、AI及高速计算设备、AR/VR、工业电子以及空间受限的高密度电子设备内部连接。例如笔记本电脑中的主板与显示屏之间，需要在有限空间内传输高速eDP显示信号；工业相机和机器视觉设备需要传输大量高速图像数据；AI服务器及高性能计算设备内部则越来越重视高速信号连接密度和信号完整性；AR/VR、无人机及机器人等设备又同时强调轻量化、紧凑布局和灵活走线。CABLINE®-CA系列采用0.4mm Contact Pitch和水平对插结构，并支持多种Pin数和Micro-Coaxial线材规格，因此特别适合这类“空间小、通道多、速率高”的内部连接场景。需要注意的是，具体应用能否达到某一高速接口标准，还应结合实际线材、长度、连接器组合以及整机信号完整性测试进行确认，不能仅依据连接器系列的最高传输指标直接判断整条线束的最终性能。

---

为什么这些应用更需要关注极细同轴线束的选型？

工程师在设计高速设备时，真正需要关注的并不是“线越细越好”，而是线材规格、连接器Pitch、Pin数量、阻抗、长度和端接工艺之间是否匹配。以 82666-100B-01-D 为例，其采用AWG#40、50Ω Micro-Coaxial线材，并与20634-140T-02连接器组合形成40PIN线束。如果设备采用0.4mm Pitch高密度连接结构，那么替代方案不仅要确认40PIN和0.4mm Pitch，还需要确认AWG#40线材与连接器的适配关系、200mm长度、1-1线序以及端部加工方式。对于采购人员而言，这些参数也是询价和供应商比价时的重要依据。尤其是高速应用，如果只比较单价和外观尺寸，而忽略阻抗、线序、端接质量及信号完整性验证，很容易出现“机械上可以安装，但高速信号性能达不到要求”的情况。因此，极细同轴线束更适合那些对高速传输、小型化、高密度布线和稳定连接具有明确需求的产品项目。

---

选型和兼容与替代方案参考及建议

如果需要寻找 I-PEX 82666-100B-01-D 的兼容替代方案，建议工程师和采购人员按照“连接器→Pitch→Pin数→线材AWG→阻抗→长度→线序→整机验证”的顺序进行确认。本产品的核心规格可以锁定为：I-PEX 82666-100B-01-D、CABLINE®-CA、40PIN、0.4mm Pitch、20634-140T-02、AWG#40、50Ω、200mm、1-1线序。其中，20634-140T-02是该线束使用的线材端连接器型号，AWG#40是其对应的线材规格。对于国产替代项目，还应进一步核对连接器配对关系、端部尺寸、固定方式、弯折区域及电气性能，并通过样品测试确认导通、绝缘、耐压以及高速信号完整性。我们公司可提供：I-PEX 82666-100B-01-D兼容替代线束方案，可根据客户实际设备的线长、Pin数量、线序、AWG规格及安装空间进行极细同轴线束的匹配和定制，为工程开发和采购导入提供兼容替代方案。

---

高速、小型、高密度设备是极细同轴线束的重要应用方向
极细同轴线束并不是所有设备都必须使用的线束，而是在高速信号传输、内部空间受限、多通道高密度连接以及对信号完整性有较高要求的场景中更具应用价值。I-PEX 82666-100B-01-D采用40PIN、0.4mm Pitch、AWG#40、50Ω、200mm和1-1线序设计，搭配20634-140T-02连接器，是典型的高密度Micro-Coaxial极细同轴线束方案。对于工程师来说，正确选择极细同轴线束需要从整机结构和高速信号需求出发；对于采购人员来说，则需要将产品料号/型号、连接器型号、Pitch、AWG、长度和线序等参数作为替代采购的核心确认条件。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。只有实现机械、电气和信号性能的综合匹配，才能真正实现稳定可靠的兼容替代。
