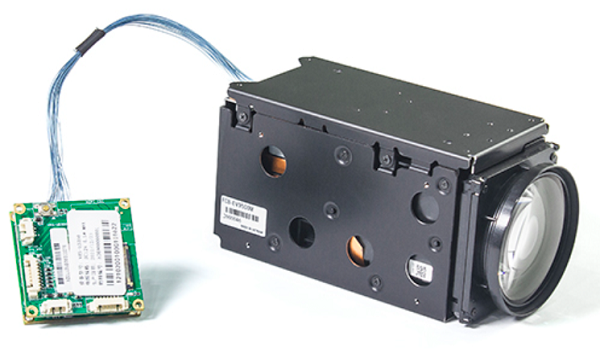

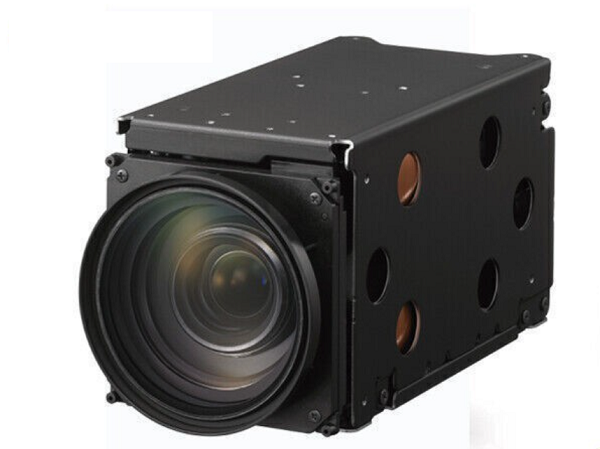

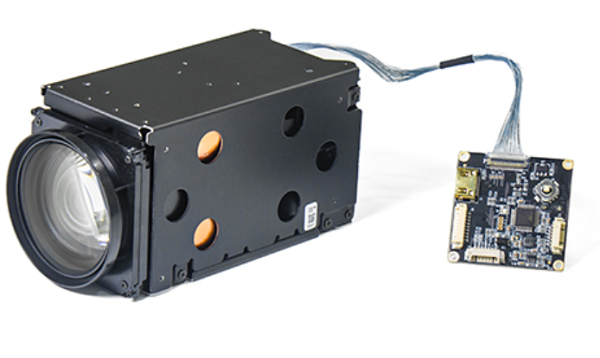

在工业视觉、安防监控以及高端图像采集系统中，Sony FCB-EW9500H 作为一款高集成度、高性能的摄像模组，已被广泛部署于复杂应用环境中。然而在实际项目调试阶段，不少工程师会遇到图像闪烁、花屏、丢帧甚至黑屏等问题。

通过大量项目经验可以发现，这些异常并非单一因素造成，而是与高速信号传输链路设计密切相关，尤其是关键环节——极细同轴线束（Micro Coaxial Cable）。本文将从现象、原因到解决方案，系统梳理其核心逻辑与工程实践方法。

---

一、信号不稳定的典型表现

在使用 Sony FCB-EW9500H 的过程中，常见异常主要体现在以下几个方面：

图像出现间歇性闪烁或抖动;

屏幕伴随彩色噪点或条纹干扰;

高分辨率模式下频繁丢帧;

长时间运行后出现黑屏或信号中断;

这些问题大多集中在高速图像接口（如 MIPI / 差分链路）上，本质上属于信号完整性问题。

---

二、问题根源解析

1. 高速信号对传输链路极度敏感：FCB-EW9500H 输出的为高速数字视频信号（如 MIPI CSI），具备以下特征：传输速率高（Gbps级）、上升沿陡峭、对阻抗连续性要求极高，一旦链路中出现阻抗不连续、反射或串扰，就会直接导致信号失真，进而影响图像稳定性。

2. 传统线束方案存在天然缺陷：在部分项目初期，常使用普通排线或非屏蔽线缆，容易引发：差分阻抗不匹配（非100Ω）、抗干扰能力弱、串扰严重、长距离传输衰减明显；这些问题叠加后，会显著降低高速信号的可靠性。

3. 连接器与工艺问题不可忽视：即使线材本身性能良好，如果接口端处理不当，同样会带来风险，例如：焊接不良或虚焊、接地路径不连续、接触阻抗不稳定、连接器结构不匹配；这些细节问题往往是现场调试中最容易被忽略的“隐性故障点”。

---

三、核心解决方案：极细同轴线束优化

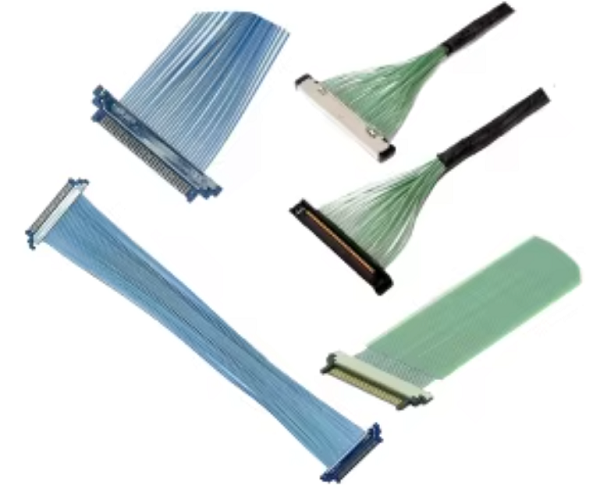

1、选用极细同轴线束（Micro Coaxial Cable）：极细同轴线束是专为高速差分信号设计的传输介质，具备以下优势：精准阻抗控制（50Ω / 100Ω）；单线独立屏蔽，显著降低串扰；优秀的抗电磁干扰能力（EMI）；支持MIPI、LVDS等高速接口。在 FCB-EW9500H 这类高带宽应用中，使用极细同轴线束能够显著提升信号稳定性，是当前主流方案。

2、优化线束长度与布线结构：尽量缩短传输距离，降低衰减；避免过度弯折（建议弯曲半径 ≥5倍线径）；保持差分对等长，减少时序偏差；避开高干扰区域（电源模块、马达等）；合理的结构设计可以从源头降低信号劣化风险。

3、完善屏蔽与接地体系：采用“整体屏蔽 + 单线屏蔽”结构，确保屏蔽层可靠接地，避免地环路干扰；良好的接地与屏蔽设计，是保障高速信号稳定的基础条件。

4、匹配高性能连接器：建议选用专用于极细同轴线的连接器，如：I-PEX（CABLINE系列）、Hirose（DF系列）；其优势在于：高频性能稳定、阻抗匹配良好、插拔可靠性高；连接器与线束的匹配程度，直接决定链路整体性能。

5、强化信号完整性验证：在产品量产前，建议进行系统级测试：眼图测试（Eye Diagram）、TDR阻抗测试、BER误码率测试；通过测试可提前识别潜在问题，避免后期大规模返工。

---

四、工程实践建议

结合实际项目经验，给出以下建议：

高速摄像模组优先采用极细同轴线束方案；

在设计初期就引入信号完整性分析；

选择具备高速线束设计能力的供应商；

打样阶段必须进行整链路验证。

---

Sony FCB-EW9500H 出现信号不稳定问题，本质是高速信号传输链路设计不合理所致。相比传统线束方案，极细同轴线束凭借其稳定的阻抗控制、优异的屏蔽能力以及低串扰特性，已成为高速图像传输的优选方案。在实际工程中，通过合理选型 + 规范布线 + 严格测试的组合策略，可以从根本上提升系统稳定性，确保图像传输质量稳定可靠。
