随着智能安防技术的不断演进，监控设备正加速向高清化、智能化以及小型化方向发展。在这一趋势下，摄像机机芯模组的整体性能以及内部连接方案的重要性日益凸显。作为高性能一体化摄像机机芯的代表，Sony FCB-EV9520L 对内部信号传输提出了更高标准，而“极细同轴线束（Micro Coaxial Cable）”正逐渐成为其关键连接解决方案之一。

---

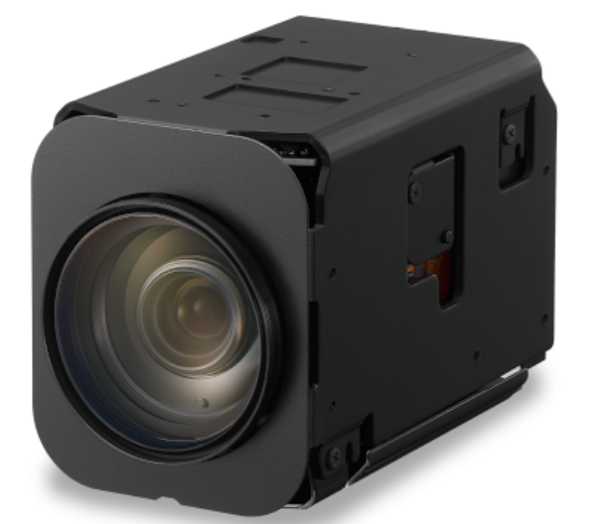

一、Sony FCB-EV9520L机芯特点解析

Sony FCB-EV9520L 属于高端安防机芯产品，具备多项先进特性：

支持高倍率光学变焦与高清图像输出，满足远距离监控需求；

集成高性能图像处理单元，提升图像质量与细节表现；

支持包括 LVDS 在内的多种高速视频接口；

广泛应用于球机、云台摄像机等复杂使用环境；

这些特性决定了其内部传输系统必须具备高带宽、低延迟以及优异抗干扰能力，从而保障整机稳定运行。

---

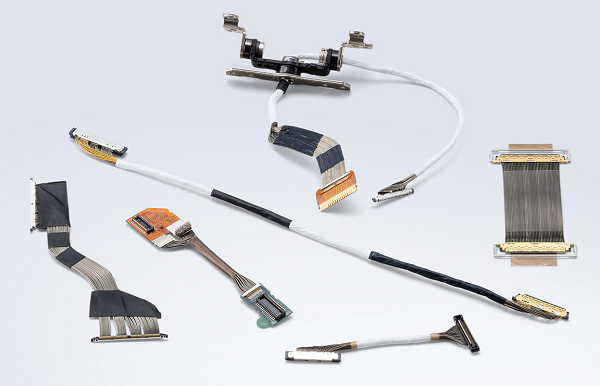

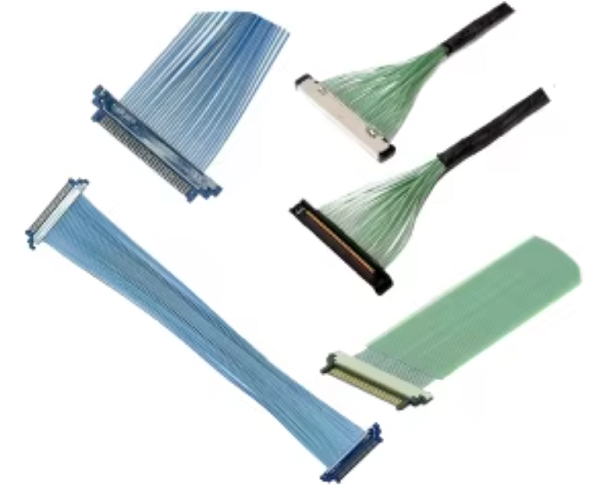

二、极细同轴线束的技术优势

极细同轴线束是一种专为高速信号传输设计的精密连接组件，已在视觉系统、医疗设备及工业自动化等领域得到广泛应用。在安防机芯内部，其优势尤为明显：

1. 高速稳定传输能力：能够支持 LVDS、MIPI 等高速差分信号传输，有效降低信号衰减与失真，确保高清图像数据的完整性。

2. 优异的抗电磁干扰性能：同轴结构自带屏蔽特性，可显著抑制外界电磁干扰（EMI），在复杂环境下依然保持视频信号稳定输出。

3. 超小尺寸设计：线径通常小于 0.4mm，适合高密度布线需求，能够在有限空间内实现更多通道集成，优化机芯结构布局。

4. 良好的柔性与耐用性：具备出色的弯折性能，适用于云台及球机等动态应用场景，有效提升整体设备的使用寿命。

---

三、极细同轴线在安防机芯中的应用场景

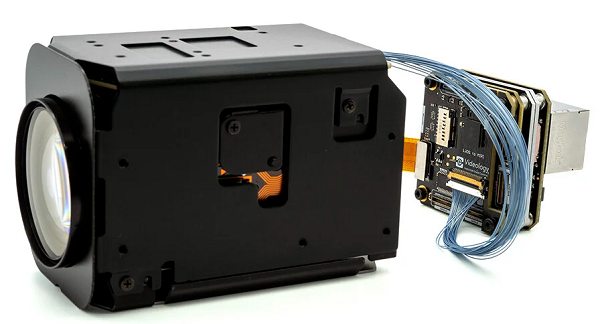

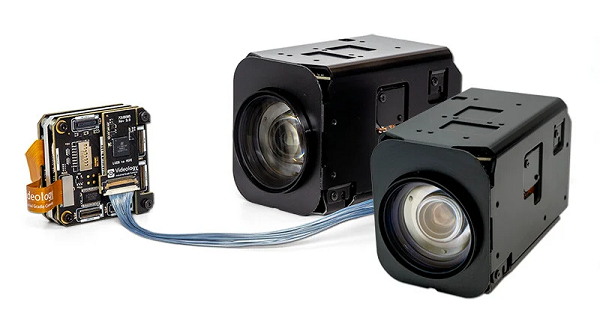

在 Sony FCB-EV9520L 机芯内部，极细同轴线束主要承担以下关键连接任务：

1. 图像传感器与主控系统连接：实现高速图像数据传输，保障画面清晰度与实时响应能力。

2. 视频输出链路连接：用于将高清视频信号稳定输出至后端处理平台，确保监控画面连续流畅。

3. 控制信号传输：支持变焦、对焦以及电机驱动等控制信号的精准传递。

4. 高密度内部布线：在紧凑空间内完成多路信号整合，提高整机集成度与设计效率。

---

四、设计与选型要点

在实际项目中，极细同轴线束的设计与选型需重点关注以下方面：

阻抗匹配（如 50Ω 单端或 100Ω 差分）；

屏蔽结构设计（单层或多层屏蔽方案）；

连接方式（BTB连接器或定制端子）；

弯折寿命与可靠性指标；

线缆长度与信号衰减控制；

科学合理的线束设计不仅直接影响信号质量，也关系到整机的稳定性与长期可靠性。

---

五、行业发展趋势

随着安防系统不断向 4K 超高清、AI智能识别及边缘计算方向升级，内部连接技术也面临更高要求。极细同轴线束未来将呈现以下发展方向：

支持更高数据传输速率，适配更高分辨率需求；

持续微型化，实现更高集成度设计；

提升抗干扰能力，应对复杂电磁环境；

推动模块化与定制化线束解决方案发展。

---

在 Sony FCB-EV9520L 安防机芯中，极细同轴线束不仅承担着关键的数据传输任务，还在设备小型化与高可靠性实现中发挥着重要作用。作为核心连接组件，其性能直接影响整个视频系统的稳定性与图像质量，是高端安防设备不可或缺的重要基础。

我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
