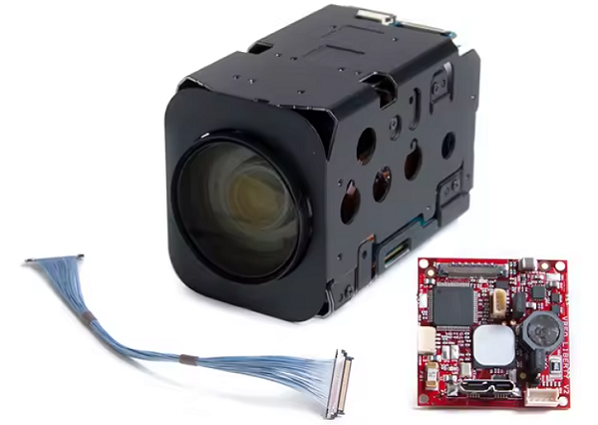

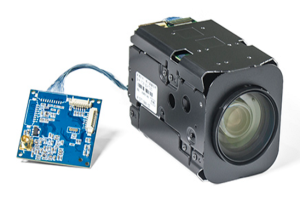

在工业视觉、安防监控以及高端嵌入式成像领域，系统正朝着“更高清 + 更紧凑”的方向不断演进。以 Sony FCB-ER9500 为代表的4K一体化机芯，在实现高分辨率输出的同时，也对内部高速数据传输提出了更严苛的要求。

在这一背景下，极细同轴线束（Micro Coaxial Cable）逐渐成为连接MIPI接口与主控平台的重要传输媒介，并在高端视觉系统中发挥着关键作用。

---

一、Sony FCB-ER9500机芯的高速传输需求

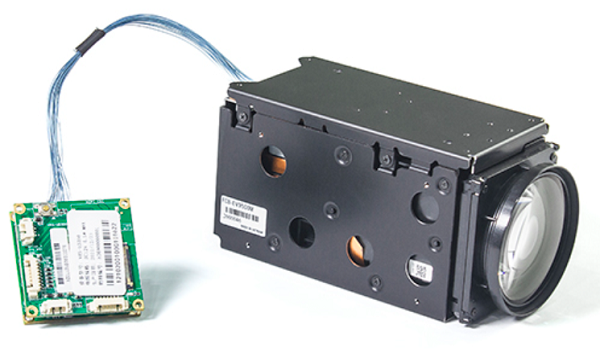

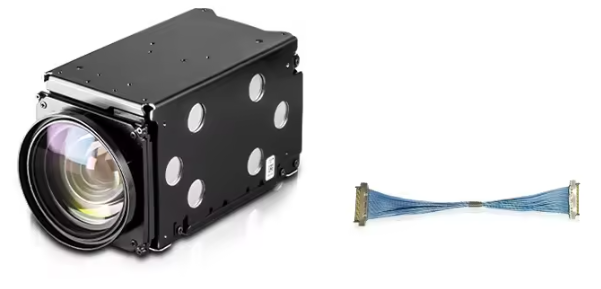

Sony FCB-ER9500支持4K@60fps视频输出，内置高灵敏度图像传感器，并具备25倍光学变焦能力，广泛应用于工业检测、智能监控及机器视觉等场景。在高性能输出能力背后，对数据链路提出了多方面挑战：

数据带宽高：4K分辨率叠加60帧率，带来巨大的数据吞吐压力

信号完整性要求严苛：高速差分信号需保持稳定、低失真

抗干扰能力要求高：复杂电磁环境下仍需保证图像连续稳定

因此，如何构建一条高可靠、高稳定的传输链路，成为系统设计的关键。

---

二、极细同轴线束的核心优势

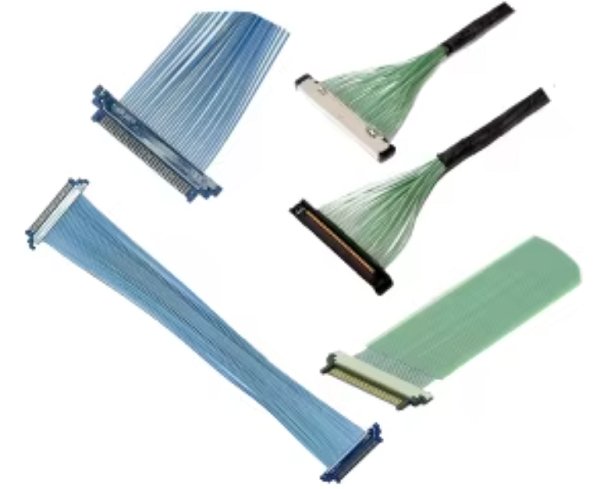

极细同轴线束是一种多芯独立屏蔽的高速线缆结构，广泛应用于MIPI CSI-2接口场景。相较传统FPC排线，其优势更加明显：

1、屏蔽性能优越：

每一根信号线均具备独立屏蔽层，同时整体再进行外层屏蔽，可有效抑制串扰（Crosstalk）及电磁干扰（EMI），保障多Lane信号同步稳定。

2、支持高速MIPI传输：

MIPI CSI-2采用多Lane差分信号架构，极细同轴线束可支持高频信号传输，满足4Lane甚至更高通道需求。

3、传输距离更长：

相比传统FPC（通常小于20cm），极细同轴线束可实现约1米左右的稳定传输，同时保持良好的信号完整性。

4、结构适应能力强：

线径细、柔韧性高，适用于空间紧凑、路径复杂的设备内部布线，如云台系统、机器人及无人设备等。

---

三、影响MIPI信号稳定性的关键设计因素

在FCB-ER9500等高端机芯应用中，MIPI链路的稳定性直接决定图像输出质量。在线束设计过程中，需要重点关注以下几个方面：

1、阻抗匹配（Impedance Matching）：

MIPI差分信号标准阻抗为100Ω，若设计不匹配，将引发信号反射与误码问题。

2、线束长度优化：

线缆过长会增加信号衰减与传输延迟，而过短则可能影响装配与应力释放，通常建议预留合理冗余长度。

3、屏蔽与接地设计：

采用“单线屏蔽 + 整体屏蔽”的多层结构，并合理设计接地路径，避免形成地环路干扰。

4、连接器性能（如I-PEX）：

高精度连接器在高速链路中至关重要，其接触稳定性直接影响信号完整性。

5、差分一致性控制：

需严格控制差分对长度差（Skew），并避免不均匀弯折或压迫，确保信号同步传输。

---

四、极细同轴线束的应用价值

在Sony FCB-ER9500的典型应用场景中，例如：

工业自动化视觉系统

无人机与云台设备

医疗影像与精密检测设备

极细同轴线束不仅解决了高速数据的远距离传输问题，还提升了系统整体可靠性，使“机芯与主控板分离布局”成为可行方案，从而大幅提高系统设计灵活性。

---

五、未来发展趋势

随着4K/8K影像、AI视觉以及边缘计算技术的不断发展，对高速传输线束的要求也将持续提升：

更高传输速率（>6Gbps/Lane）

更小尺寸与更轻量化设计

更低损耗材料应用

更强抗干扰与稳定性能

可以预见，极细同轴线束将在高端视觉系统中逐步取代传统FPC，成为主流高速连接方案。

---

以Sony FCB-ER9500为代表的高性能机芯，对数据传输链路提出了极高标准。极细同轴线束凭借出色的屏蔽能力、优异的高速传输性能以及灵活的布线特性，已成为保障MIPI信号稳定的关键基础。通过在阻抗控制、屏蔽结构、长度设计及连接器选型等方面进行系统优化，可显著提升整体系统的稳定性与图像质量，是现代嵌入式视觉系统中不可忽视的重要组成部分。
