随着4K超高清影像技术不断成熟，高性能摄像机芯已经广泛应用于安防监控、无人机视觉系统、医疗成像设备以及工业自动化检测等多个领域。Sony FCB-ER8550 作为一款高性能4K机芯，凭借优异的成像效果、稳定的变焦能力以及成熟的系统兼容性，被广泛应用于高端视频采集方案中。

在实际应用中，除了机芯本身性能之外，承担高速信号传输任务的 极细同轴线束（Micro Coaxial Cable）同样决定着整套系统的稳定表现。尤其是在4K高码流传输环境下，线束选型是否合理，直接影响图像质量、抗干扰能力以及长期运行可靠性

---

一、Sony FCB-ER8550对高速线束的基本要求

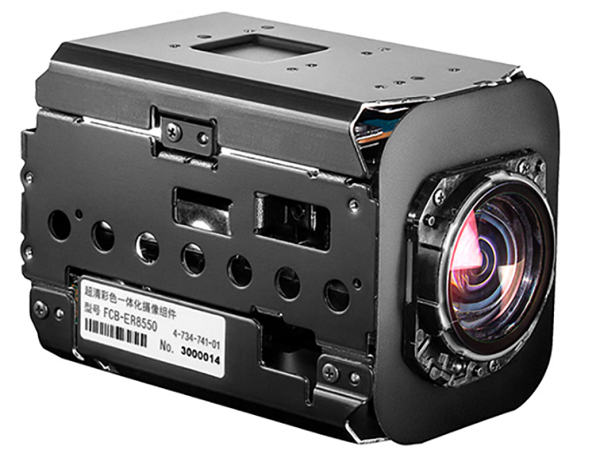

Sony FCB-ER8550属于高分辨率视频输出模组，在系统连接中通常涉及LVDS等高速差分信号传输方式。这类高速接口对于线束性能有较高要求，主要体现在以下几个方面：

高速带宽支持能力强：满足4K图像数据连续稳定输出

低损耗传输性能：减少长距离传输中的信号衰减

低串扰结构设计：避免图像出现噪点、拖影或闪烁

良好柔性结构：适应机身内部紧凑布线环境

高等级屏蔽能力：降低外部电磁干扰影响

普通线材在高速图像传输中往往难以满足上述要求，因此通常需要采用专门设计的极细同轴线束方案。

---

二、极细同轴线束在4K机芯中的作用

极细同轴线是一类专门用于高速精密信号传输的小型线缆，内部结构通常由导体、绝缘层、屏蔽层和外护套组成。其核心优势包括：

线径小，适合微型设备内部布局（常见AWG36~AWG46）

支持高速高频信号传输

柔韧性高，适合复杂走线和动态运动环境

可组成多通道并行线束结构，满足多路视频传输需求

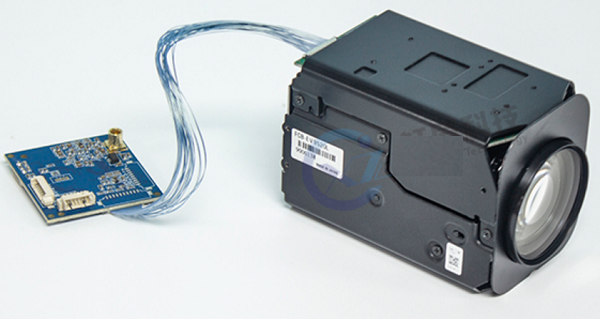

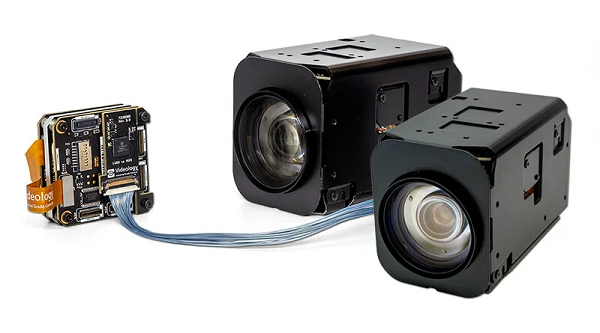

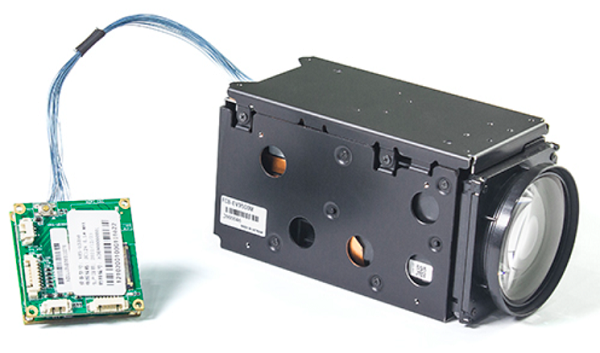

在Sony FCB-ER8550应用中，这类线束通常作为机芯与主控板之间的高速连接组件，并根据设备结构进行定制化设计。

---

三、Sony FCB-ER8550线束选型重点参数

在进行高速极细同轴线束匹配时，建议重点关注以下几个核心参数：

1. 阻抗匹配：高速视频传输对阻抗一致性要求非常严格，常见规格为50Ω或100Ω差分结构。阻抗不匹配容易造成信号反射，导致图像异常。

2. 线径规格（AWG）：线径越细，越适合狭小空间布线，但同时传输距离和抗干扰能力也需要平衡考虑。实际项目中通常根据长度和空间综合确定。

3. 屏蔽结构设计：优质线束通常采用：铝箔屏蔽、编织屏蔽、双层屏蔽结构；能够有效降低EMI干扰，保证4K视频输出稳定性。

4. 连接器匹配性：线束两端连接器必须与机芯接口完全兼容，常见包括：KEL、I-PEX、Hirose 等高速连接方案，连接精度不足容易造成接触不良或信号衰减。

5. 弯折寿命性能：对于云台设备、旋转摄像系统等动态应用场景，高频弯折寿命尤为重要，需确保长期使用后导体稳定不断裂。

---

四、不同应用场景下的线束选型建议

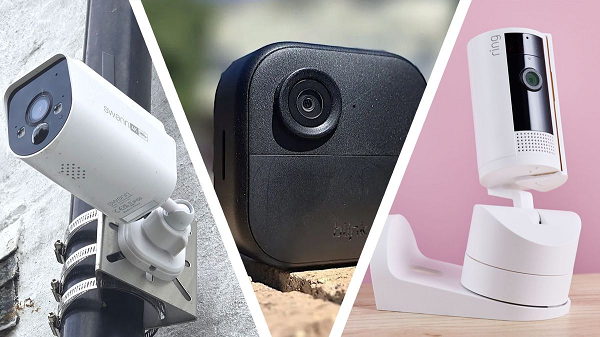

安防监控设备

建议优先考虑：高屏蔽性能、宽温工作范围、长时间稳定运行能力，适应复杂室内外环境。

无人机与机器人视觉系统

重点考虑：轻量化、高柔性、抗振动性能，降低对运动机构的影响。

医疗影像设备：更关注：信号稳定性、高可靠连接、长周期稳定工作能力、工业视觉系统。

重点要求：强抗干扰能力、长时间连续运行稳定性、工业级耐久性。

---

五、实际选型中常见问题

很多项目在前期选型时容易出现以下误区：

只关注价格，忽视高速性能：低成本线材在4K传输中容易出现信号不稳定。

忽略阻抗一致性：即使接口能接通，也可能导致画面异常。

未考虑设备内部空间：线束过粗会增加安装难度，影响结构布局。

缺少定制能力评估：标准线束并不一定适配所有设备结构，很多项目最终仍需要定制开发。

---

Sony FCB-ER8550 作为高性能4K高清机芯，在实际应用中对高速信号传输稳定性提出了更高要求，而极细同轴线束正是保障整套系统稳定运行的重要连接组件。在选型过程中，需要综合考虑阻抗匹配、线径规格、屏蔽性能、连接器兼容性以及设备实际使用环境等多个因素。
