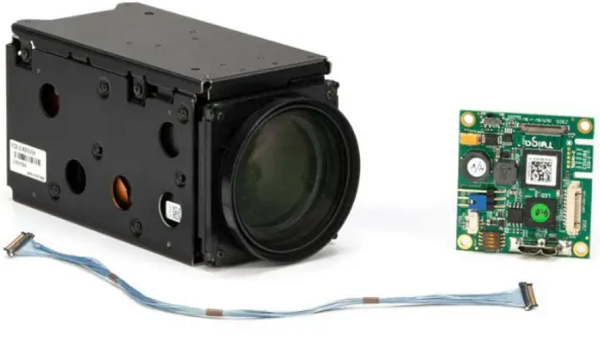

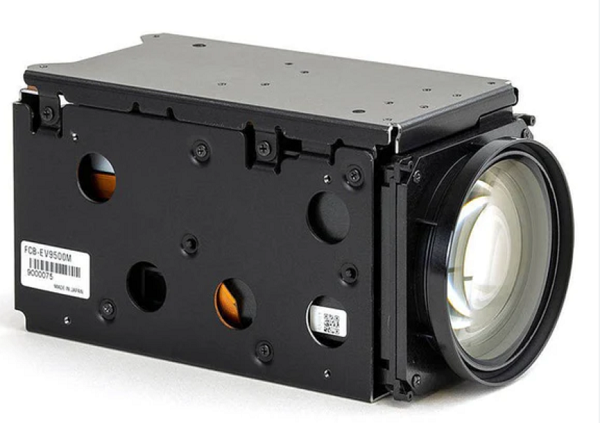

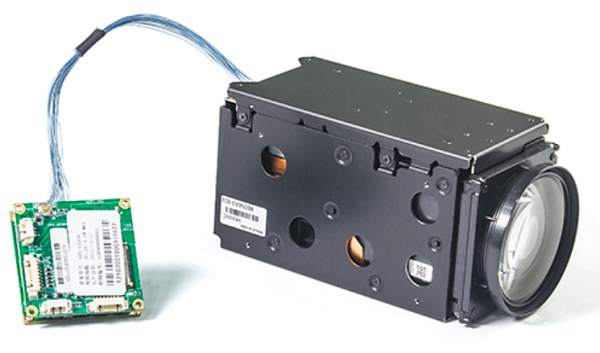

在高清摄像机芯集成项目中，Sony FCB-EV9500M 作为高性能一体化机芯，广泛应用于工业视觉、云台设备、医疗成像及智能终端等领域。由于其采用高速 MIPI 信号输出，在系统设计过程中，极细同轴线束的规格选择往往直接影响整机稳定性。尤其是在结构紧凑、布线空间有限的应用场景中，线材过细虽然有利于走线，但如果忽略阻抗与损耗控制，后期很容易出现图像异常、传输不稳定等问题。

---

一、MIPI接口对线束的核心要求是什么？

Sony FCB-EV9500M 通常采用 MIPI CSI 高速接口进行图像数据输出，这类接口对线材有非常明确的电气性能要求。其主要特点包括：

高速差分传输，速率通常达到 Gbps 级别;

差分阻抗要求严格，一般需保持 100Ω;

对信号完整性（SI）敏感;

对串扰与外部干扰容忍度低;

因此，在实际选型中，线束不能单纯追求“越细越省空间”，而应综合考虑：阻抗稳定性、高频损耗、屏蔽性能、加工一致性；只有这些参数同时满足，才能保证机芯输出稳定。

---

二、MIPI常用极细同轴线规格有哪些？

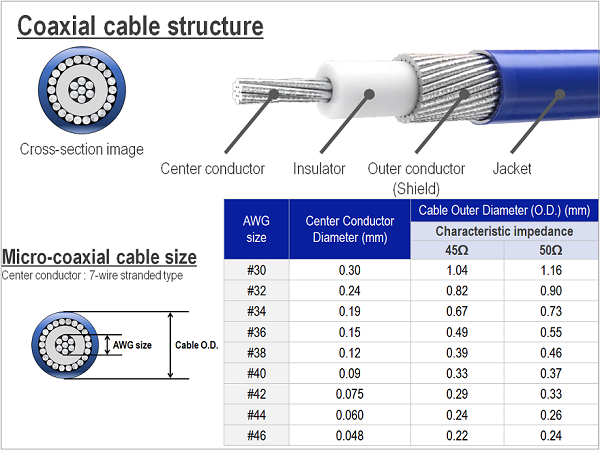

目前高速摄像模组中常用的极细同轴线主要集中在以下几种规格：

AWG42（外径约 0.30mm）特点：高频损耗较低、信号稳定性较好、屏蔽层完整度高、更适合中短距离高速传输，适用于对稳定性要求较高的系统。

AWG44（外径约 0.20mm）特点：尺寸更小、空间适配能力更强、保持较好的信号性能；是目前很多高清机芯项目中常见的平衡型方案。

AWG46（外径约 0.16mm）特点：极细设计、适合超小型结构空间；但需要注意：高频衰减明显增加、对加工工艺要求更高、长距离传输稳定性下降。

---

三、Sony FCB-EV9500M推荐使用哪种规格？

结合实际项目经验以及 MIPI 高速传输特性，Sony FCB-EV9500M 更推荐采用：AWG42 ~ AWG44，主要原因如下：

1. 信号完整性更容易保证：相比 AWG46，AWG42 与 AWG44 在线长稍长时仍能保持较低衰减，更适合高清视频稳定输出。

2. 阻抗控制更容易实现：MIPI 对 100Ω 差分阻抗要求严格，稍大规格线材在生产中更容易保持一致性。

3. 抗干扰能力更强：线径越细，屏蔽层空间越有限，而 AWG42/44 在线束屏蔽效果上通常更稳定。

---

四、除了线径，选型还要关注哪些关键参数？

在实际项目中，仅确定 AWG 规格还不够，还需要同步评估以下因素：

线长控制：建议尽量控制在 20cm 以内，越短越有利于高速信号稳定。

连接器匹配：常见匹配接口包括：I-PEX、HRS、KEL，不同接口端子结构会直接影响压接一致性。

屏蔽结构设计：建议优先选择：单根独立屏蔽结构或双层屏蔽方案，可有效降低串扰。

加工工艺稳定性：高速线束对以下工艺要求极高：剥线精度、压接一致性、焊接温度控制，工艺波动会直接影响信号质量。

---

五、不同应用场景如何选择更合适？

如果项目应用于以下领域：云台摄像机、工业检测设备、机器人视觉系统、医疗影像设备；建议优先考虑：AWG42：稳定优先，AWG44：兼顾空间与性能；只有在设备内部空间极端紧凑时，才建议使用 AWG46，并配合进行：眼图测试、阻抗测试、实际传输验证。

---

Sony FCB-EV9500M 属于高速图像输出机芯，对 MIPI 极细同轴线束的要求远高于普通低速连接，综合空间布局、信号稳定性和长期可靠性来看：AWG42 ~ AWG44 是更成熟、更安全的选型区间；在实际开发过程中，建议同步结合：线长设计、接口结构、屏蔽方案、加工工艺等进行整体优化，这样才能保证系统长期稳定运行。
