60Pin高密度极细同轴线束，面向高速设备内部连接需求

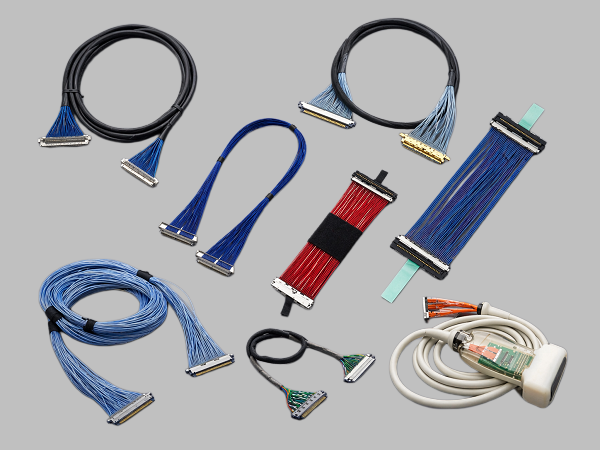

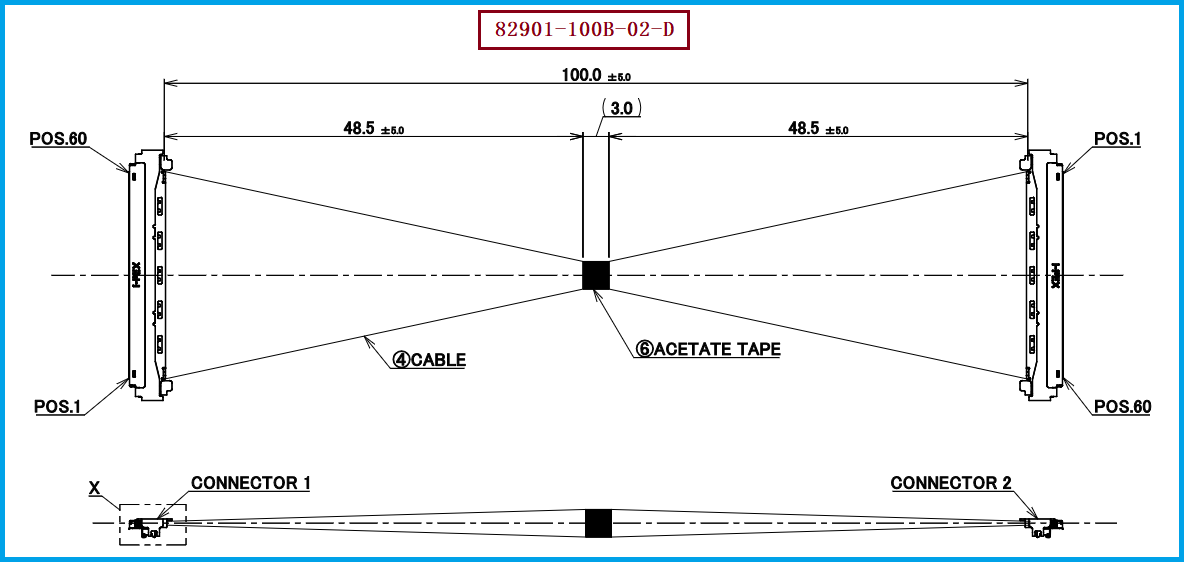

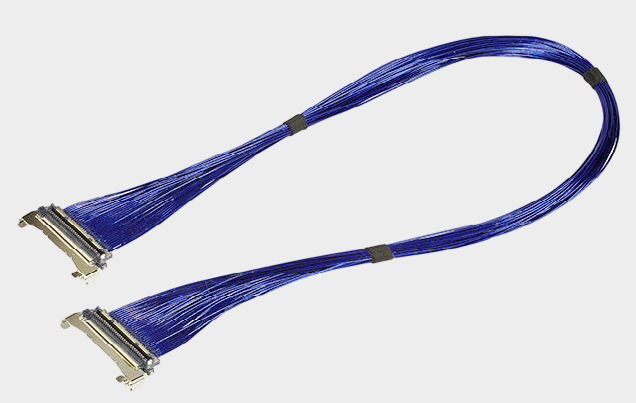

随着笔记本电脑、高性能显示设备、工业视觉、智能终端及高速计算设备不断向轻薄化、高速化和高集成度发展，设备内部的信号连接空间越来越有限，同时对高速信号完整性、EMI抑制以及连接可靠性的要求也越来越高。针对这类应用需求，I-PEX CABLINE®-UM系列采用0.4mm超细间距、90°垂直直角出线结构、ZenShield®全屏蔽以及机械锁扣设计，可用于高密度高速信号连接。本次重点介绍的极细同轴线束型号为 I-PEX 82901-100B-02-D，该产品为60Pin、40AWG、100mm长度、1-N线位定义的极细同轴线束方案，线材端配套使用的连接器型号为 20878-060T-01。对于工程师而言，这种60Pin高密度极细同轴线束能够在有限空间内实现多通道信号传输；对于采购人员而言，明确产品型号、Pin数、线规、长度、线位定义以及端部连接器型号，则是进行产品确认、供应商匹配和替代评估的重要基础。

---

极细同轴线束如何选型？工程师需要重点确认哪些参数

在实际项目中，极细同轴线束选型不能只看“多少Pin”或者“多少AWG”，而应从接口类型、Pin数量、线位定义、线材规格、线长、连接器型号、出线方向、阻抗要求以及高速传输性能等多个方面综合判断。以 I-PEX 82901-100B-02-D为例，其核心配置是60Pin、40AWG Micro-Coaxial极细同轴线、100mm长度以及1-N线位定义，配套线材端连接器型号为20878-060T-01。如果项目需要60路高密度信号连接，首先要确认设备端是否对应60Pin CABLINE®-UM连接系统；其次要确认是1-N还是1-1的线位结构，因为两种结构不能仅凭Pin数量判断是否可以替换；再次要确认40AWG线材是否满足实际高速信号及电气性能要求，同时核对线长、端部方向、Pin定义和接地/屏蔽要求。对于采购人员来说，在询价时提供完整的“型号+Pin数+AWG+长度+线位定义+连接器型号”，通常比单独提供一个“极细同轴线束”的名称更加准确，也有利于减少供应商理解偏差。

---

82901-100B-02-D的高速、小型化与屏蔽优势
I-PEX 82901-100B-02-D所对应的CABLINE®-UM连接方案采用0.4mm Contact Pitch，配合高度约为2.2±0.15mm，连接器深度约5.0mm，并可提供30Pin、40Pin、50Pin、60Pin等不同规格，能够满足高密度、小型化设备内部空间布局需求。CABLINE®-UM官方资料定位于高速信号传输应用，最高参考传输能力可达40Gbps/lane PAM3，并覆盖USB4、Thunderbolt、DisplayPort、eDP、HDMI、V-By-One、MIPI等高速接口应用方向。对于工程师而言，高速线束真正需要关注的不只是“理论传输速率”，还包括特性阻抗、信号衰减、串扰、回损、屏蔽连续性以及PCB与连接器之间的整体信号完整性。CABLINE®-UM采用ZenShield®全屏蔽技术和多点接地设计，并配备Mechanical Lock机械锁扣结构，可以为高速信号环境下的EMI/EMC控制及连接可靠性提供结构基础。因此，在工业相机、高速视觉设备、高分辨率显示模组、AI终端、笔记本电脑以及其他高密度电子设备内部，60Pin 40AWG极细同轴线束能够兼顾空间利用率与高速信号连接需求。

---

选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 82901-100B-02-D替代方案的工程师和采购人员，建议不要简单按照“60Pin极细同轴线”进行替换，而应以原产品的完整连接关系作为比对基础，重点确认60Pin、40AWG、100mm、1-N线位定义以及线材端连接器20878-060T-01等关键参数，同时进一步核对连接器配合结构、Pin定义、线序、出线方向、屏蔽方式、接地结构、特性阻抗及实际高速信号性能。若设备端已经采用CABLINE®-UM 60Pin连接系统，则替代线束需要重点验证连接器机械尺寸及实际插配状态；如果是新项目选型，则可以根据实际空间、信号数量、线长和高速协议需求，对30Pin、40Pin、50Pin、60Pin等规格进行综合选择。对于采购替代项目，我们公司可根据客户提供的原厂样品、图纸、BOM、连接器型号及技术要求进行极细同轴线束方案匹配，我们公司可提供：I-PEX 82901-100B-02-D兼容替代线束方案，可围绕60Pin、40AWG、100mm、1-N等核心配置进行样品打样、结构匹配和量产制造，为客户提供更灵活的供应链选择。需要特别说明的是，兼容替代最终仍应以实际连接器配合、线序、电气性能及整机验证结果为准。

---

I-PEX 82901-100B-02-D是一款以60Pin、40AWG、100mm、1-N线位定义为核心配置的高密度极细同轴线束，其线材端使用的连接器型号为20878-060T-01，适用于对高速信号传输、空间尺寸及连接可靠性具有较高要求的设备内部互连场景。对于工程师，选型时应重点关注Pin数、AWG、线长、线位定义、连接器、阻抗、屏蔽和高速信号完整性；对于采购人员，则应进一步关注兼容性、样品验证、质量稳定性、交付能力和替代供应链。我是Thunder speed very fine coaxial wire harness network]，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82901-100B-02-D兼容替代线束方案，可根据客户实际产品结构和技术要求提供极细同轴线束的打样、匹配及批量生产服务，为高速电子设备提供稳定、灵活的极细同轴线束连接解决方案。
