原厂极细同轴线束需求增长，供应链与交期成为工程和采购的新课题

随着笔记本电脑、显示设备、工业视觉、AI视觉设备及其他高密度电子产品不断向轻薄化、高速化发展，设备内部对极细同轴线束的空间占用、信号传输以及连接可靠性提出了更高要求。以I-PEX CABLINE®-SS系列为例，其采用0.4mm Contact Pitch、Vertical Right Angle结构，支持10、14、20、30、32、35、40、50Pin等规格，并可配合Micro-Coaxial Cable使用。 对工程师而言，原厂线束已经完成连接器、线材、线序及结构尺寸的匹配，但当项目进入批量阶段后，采购人员还需要面对交期、供应稳定性、成本控制以及多供应商备选等问题。因此，越来越多企业开始关注极细同轴线束兼容与替代方案，其目的并不只是寻找一条“相同外观”的线，而是希望在不改变原有设备连接方案的前提下，建立更加灵活的供应链。

---

83024-100B-01-D有哪些关键参数值得工程师重点确认？

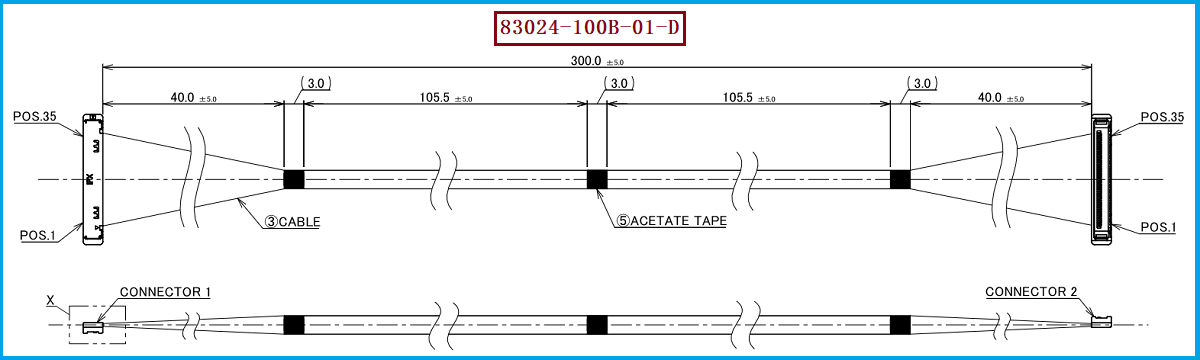

针对本次对应的I-PEX 83024-100B-01-D，其为CABLINE®-SS 35Pin、1-1结构的极细同轴线束，长度为300.0±5.0mm，采用AWG #40 Micro-Coaxial Cable，专用工程图标注特性阻抗为50Ω，线缆颜色为蓝色。其线材端配套连接器型号为20373-R35T-06，连接器为35PIN、0.4MM Pitch；对应的Plug Cable Assembly为20380-R35T-06，配套Receptacle为20374-R35E-31，并使用2182-035-03 Metal Cover。专用图纸还给出了30V额定电压、AC 250V耐压、2.0mA Max.漏电流以及50MΩ Min.@DC100V绝缘电阻等线束级参数。 对工程师而言，进行替代设计时，应重点核对Pin数、0.4mm间距、连接器型号、AWG规格、阻抗、线长、1-1线序以及端部结构；采购人员则可以将这些参数作为供应商技术确认和样品验收的基础，而不能仅依据“35Pin/300mm”这样的表面规格判断是否真正兼容。

---

为什么企业开始寻找替代供应商？核心在于降低单一供应链依赖

极细同轴线束属于精密线束产品，连接器端子间距小、线材直径细、加工精度要求高，尤其是35Pin、0.4mm Pitch这类高密度结构，对端接质量和线序一致性都有较高要求。I-PEX官方CABLINE®-SS资料显示，该系列采用W-Point双触点设计，并以高速传输、窄型结构和较高接触可靠性为主要产品特点；官方高速测试参考条件采用40Pin、AWG #40、45Ω、100mm、GSSGSSG，并用于16Gbps/Lane高速应用验证。 需要特别说明的是，45Ω/100mm属于系列高速测试参考条件，并不等同于83024-100B-01-D专用图纸中的50Ω/300mm参数。因此，对于企业寻找替代方案而言，更合理的方式是按照原型号建立完整的规格对应关系，再进行样品验证、机械匹配、导通测试及高速信号完整性验证，从而把“寻找替代品”转化为一套可验证、可量产的工程方案。

---

选型和兼容与替代方案参考及建议

对于I-PEX 83024-100B-01-D的兼容替代，建议工程部门首先锁定35PIN、0.4MM Pitch、20373-R35T-06、AWG #40、50Ω、300.0±5.0mm、1-1 Pin Assignment等核心条件，再根据设备实际结构确认出线方向、端部尺寸、金属Cover、胶带固定以及线束走线方式。I-PEX官方页面同时列出了35Pin CABLINE®-SS的100mm、200mm、300mm等1-1 Harness型号，其中300mm型号即83024，因此替代开发时应避免只改变线长而忽略线序及端部结构。 对采购人员而言，可以要求供应商按照原型号规格提供样品，并围绕连接器匹配、线序、长度公差、阻抗、绝缘性能和实际装机验证建立确认流程。我们公司可提供：I-PEX 83024-100B-01-D兼容替代线束方案，可围绕原型号的35PIN、0.4MM Pitch及20373-R35T-06线材端连接器等关键条件进行极细同轴线束开发，为客户提供从规格确认、样品打样到批量生产的兼容替代支持。

---

从“寻找替代品”转向建立稳定的极细同轴线束供应方案
对于使用I-PEX CABLINE®-SS系列的设备制造商来说，寻找替代极细同轴线束供应商，实际上是工程兼容、质量控制和供应链管理的综合需求。以83024-100B-01-D为例，其35Pin、0.4mm Pitch、AWG #40、50Ω、300.0±5.0mm及1-1结构共同构成了产品选型的重要边界，任何替代方案都应在这些核心参数基础上进行验证，而不是单纯按照连接器Pin数进行替换。我是Thunder speed very fine coaxial wire harness network], focusing on the research and development and alternative solutions of high-speed extremely fine coaxial wiring harnesses and connectors. If you have selection or verification and product requirements, please contact:张经理 18913228573（微信同号）。对于已经进入量产或正在进行供应商导入的项目，提前建立兼容替代线束方案，可以为工程验证和采购供应提供更多选择，也有助于降低单一供应来源带来的供应风险。
