I-PEX 82678-100B-01-D 20878-040T-01 0.4mm连接器极细同轴线束替代品_极细同轴线束组件

面向高速、小型化设备的40Pin极细同轴线束解决方案

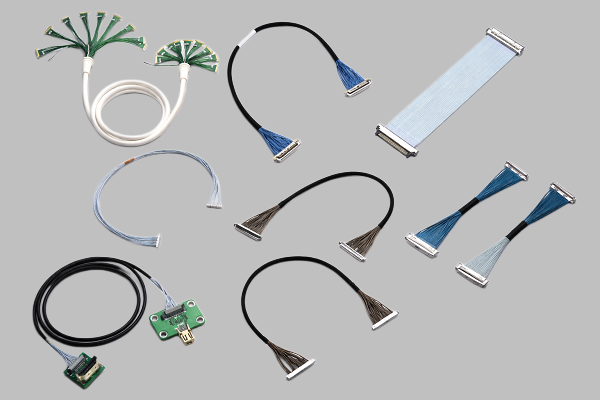

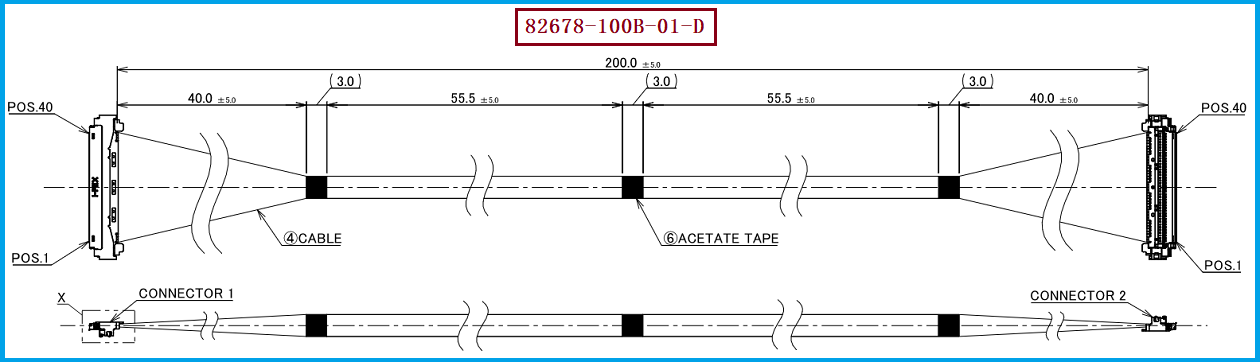

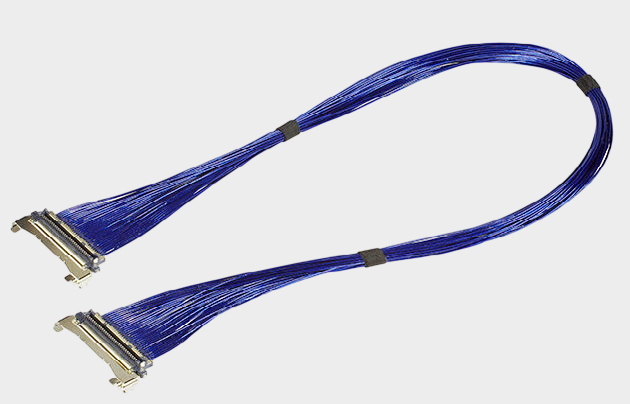

在笔记本电脑、AI终端、高性能显示设备、工业视觉及高速计算设备不断向轻薄化、高速化发展的背景下，设备内部高速信号连接对线束的尺寸、阻抗控制、屏蔽性能以及装配可靠性提出了更高要求。针对这类应用，我们可根据 I-PEX CABLINE®-UM 系列产品的结构及技术要求，生产制造可用于兼容替代的极细同轴线束。其中，本次重点介绍的产品型号为 I-PEX 82678-100B-01-D，属于40Pin、40AWG Micro-Coaxial Cable 极细同轴线束，标准长度为200mm，采用 1-1线位定义，即线束两端对应连接，实现端对端的高速信号传输；其线材端配套使用的连接器型号为 20878-040T-01。从工程设计角度来看，这种40Pin、AWG40极细同轴结构能够在有限设备空间内实现多通道高速信号连接，适合对线束尺寸和信号传输性能同时有要求的应用。

如何根据信号频率选择极细同轴线的线径？

对于工程师而言，极细同轴线选型不能只看“AWG越细越好”，而应结合信号频率、传输速率、阻抗、衰减、串扰、线束长度以及设备空间进行综合判断。一般来说，随着高速信号频率及数据速率不断提升，线缆的高频损耗、趋肤效应、阻抗一致性和信号完整性会更加值得关注，因此线径选择实际上是机械尺寸与电气性能之间的平衡。较细的AWG42、AWG44有利于进一步缩小线束体积、提高空间利用率，但在高速传输设计中需要更加关注阻抗匹配和传输损耗；AWG40则属于兼顾超细尺寸与高速信号应用的常见规格，而AWG38、AWG36具有更大的导体尺寸，在特定电流承载或损耗要求下可能更有优势。CABLINE®-UM连接器支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coax规格，因此工程师在选型时，应首先明确实际信号频率和速率，再结合目标阻抗、传输距离、允许衰减以及连接器规格确定合适线径，而不能单纯依据线径大小判断高速性能。对于 I-PEX 82678-100B-01-D，其采用AWG40极细同轴线，并以50Ω阻抗体系为核心进行高速信号传输设计，因此在进行兼容替代时，应重点保持原有线径、阻抗及整体同轴结构的一致性，而不是仅仅做到“40Pin+200mm”的机械尺寸对应。

从工程师与采购视角看，兼容替代需要关注什么？
对于工程师而言，选择或替代 I-PEX 82678-100B-01-D 时，应重点核对40Pin接口数量、20878-040T-01连接器、1-1线位定义、AWG40极细同轴线、50Ω阻抗、线束长度以及两端连接器的位置关系，同时还要关注线束成型、出线方向、屏蔽结构、端接工艺及高速信号完整性。对于采购人员而言，则不能仅依据料号进行简单采购比价，因为同样是40Pin、AWG40和200mm长度的极细同轴线束，不同制造商在导体、绝缘层、屏蔽层、连接器装配精度以及高频电气性能方面可能存在差异。因此，在进行供应商导入和替代评估时，应要求供应商按照原产品的接口规格、线位定义、长度、线径、阻抗和关键机械尺寸进行样品验证，并结合实际设备进行插拔、导通、耐压、绝缘以及高速信号测试。我们公司可提供 I-PEX 82678-100B-01-D 兼容替代线束方案，可根据客户设备结构、线束长度、连接器要求及实际应用需求进行极细同轴线束的生产制造与定制开发，帮助工程团队降低替代开发难度，同时为采购端提供更加灵活的供应链选择。

选型和兼容与替代方案参考及建议

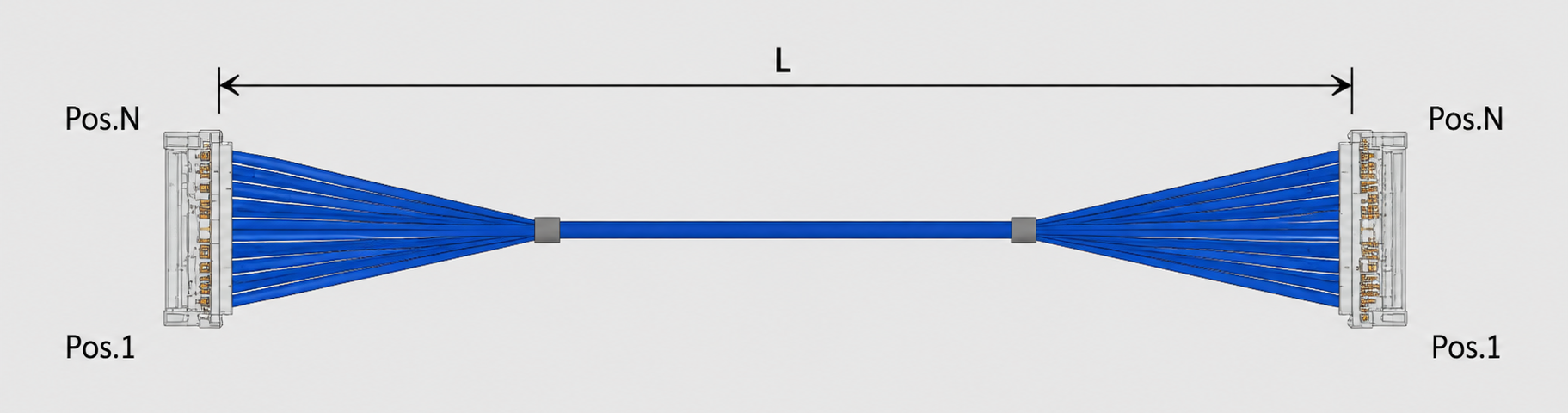

如果项目原设计采用 I-PEX 82678-100B-01-D，建议首先确认原线束的完整BOM及关键尺寸，再根据实际应用进行兼容替代。该产品对应的是CABLINE®-UM体系40Pin极细同轴线束，连接器型号为 20878-040T-01，线位定义为 1-1，因此替代方案的第一优先级应是接口和Pin定义完全匹配；第二优先级是AWG40极细同轴线及50Ω阻抗体系保持一致；第三优先级是200mm长度、两端位置及成型尺寸满足设备装配要求；第四优先级则是高速信号传输、屏蔽及长期可靠性验证。I-PEX官方资料显示，CABLINE®-UM采用0.4mm接点间距，并支持30、40、50、60Pin等规格，同时支持多种Micro-Coax线径，因此在不同项目中可以根据Pin数量、空间限制和信号要求进行选型。对于需要国产化、第二供应商或降低采购成本的项目，我们可围绕原线束接口、结构尺寸及电气性能开展兼容替代设计，并可根据客户提供的样品、图纸或技术要求进行针对性开发，使替代线束更加贴合实际装机需求。

以极细同轴线束制造能力满足高速互联需求
I-PEX 82678-100B-01-D 是一款典型的40Pin、AWG40、200mm、1-1结构极细同轴线束，其线材端使用 20878-040T-01 连接器，适合高密度、高速信号及空间受限的电子设备内部连接。对工程师而言，真正合理的极细同轴线选型，应从信号频率、传输速率、阻抗、损耗、线径、长度及屏蔽性能等多个维度综合判断；对于采购人员而言，则应重点关注产品兼容性、批量一致性、交付能力以及第二供应商替代能力。我是【雷速極細同軸線束網】,專注高速極細同軸線束及連接器的研發與替代方案,如您有選型或驗證以及產品需求,歡迎聯繫:张经理 18913228573（微信同号）。我们专注于极细同轴线束的生产制造，可针对 I-PEX 82678-100B-01-D 等产品提供兼容替代及定制化线束方案，为高速显示、AI设备、工业视觉、高速计算及消费电子等应用提供稳定、可靠的极细同轴线束连接解决方案。
