I-PEX 83041-100B-01-D 20878-050T-01 0.4mm连接器极细同轴线束替代品_极细同轴线束组件

从工程师与采购视角认识极细同轴线束：选型不能只看“线径”

在笔记本电脑、AI终端、高速显示、工业视觉、高速摄像头及其他高密度电子设备中，极细同轴线束（Micro-Coaxial Cable Harness）承担着高速信号传输与内部模块互连的重要作用。对于工程师而言，极细同轴线束选型并不是简单确认“多少Pin、多少AWG”，还需要综合考虑连接器型号、Pin数量、线材规格、线束长度、端接方式、信号速率、阻抗匹配、屏蔽性能、安装空间及机械可靠性等因素；对于采购人员而言，则需要进一步关注料号对应关系、供应稳定性、批量一致性以及原厂方案的兼容替代能力。本次介绍的 I-PEX 83041-100B-01-D，属于 CABLINE®-UM 系列 50Pin 极细同轴线束方案，配套线材端连接器型号为 20878-050T-01，连接器可适配的极细同轴线规格为 AWG#40，适合作为高速、小型化内部连接应用中的线束选型参考。

极细同轴线束选型需要关注哪些参数？Pin数、AWG、长度与连接器是基础

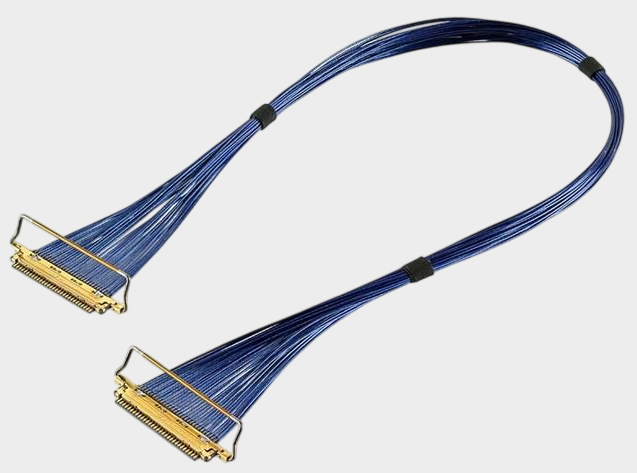

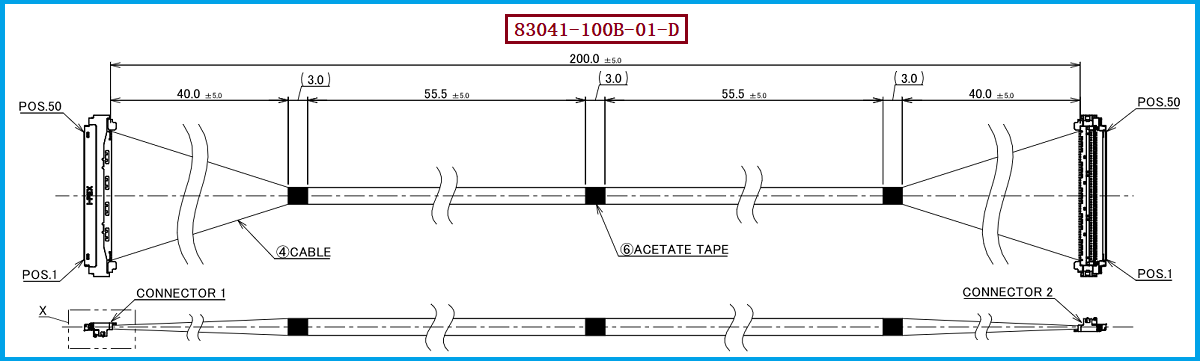

在实际项目选型过程中，首先应确认连接器系列及具体料号，因为连接器决定了线束能否与PCB端可靠匹配；其次要确认Pin数量与信号定义，不同Pin数对应不同的信号通道数量和连接器尺寸。本方案中的 I-PEX 83041-100B-01-D 为50Pin、1-1两端连接形式，属于CABLINE®-UM 50Pin极细同轴线束系列，产品资料对应的线束长度为200mm，并采用 40AWG Micro-Coaxial Cable。其线材端使用的连接器为 I-PEX 20878-050T-01，对应50Pin结构，同时连接器可适配 AWG#40 极细同轴线。对于工程师而言，选型时还应结合设备内部空间确认线束长度、弯折路径和出线方向，避免出现“电气参数满足，但装配空间不匹配”的情况；对于采购人员，则建议在询价时将完整线束料号、连接器料号、Pin数、AWG规格及长度作为统一的技术确认条件，从而减少不同供应商报价时出现规格理解偏差。

高速信号传输为什么要关注阻抗、屏蔽与线束结构？

极细同轴线束的核心价值不仅在于“细”，更在于能够在有限空间内实现相对稳定的高速信号传输。I-PEX CABLINE®-UM 采用 0.4mm Contact Pitch，连接器配合高度约为 2.2±0.15mm，并支持ZenShield®全屏蔽设计及机械锁扣结构；该系列资料显示最高传输能力可达到 40Gbps/lane PAM3，可面向USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口应用。因此，在选型时不能只比较AWG线径，还应重点确认特性阻抗、信号衰减、串扰、屏蔽连续性、端接一致性以及线束长度。对于高速信号而言，线材本身、连接器、压接/端接工艺和屏蔽结构共同构成完整的信号通道，任何一个环节控制不足，都可能影响信号完整性。特别是40AWG极细同轴线，虽然具备较好的空间利用优势，但对制造工艺、剥线、端接、导体处理和批量一致性提出了更高要求，因此工程项目应优先选择具有成熟极细同轴线束制造工艺的供应商。

选型和兼容与替代方案参考及建议：如何选择合适的替代线束？

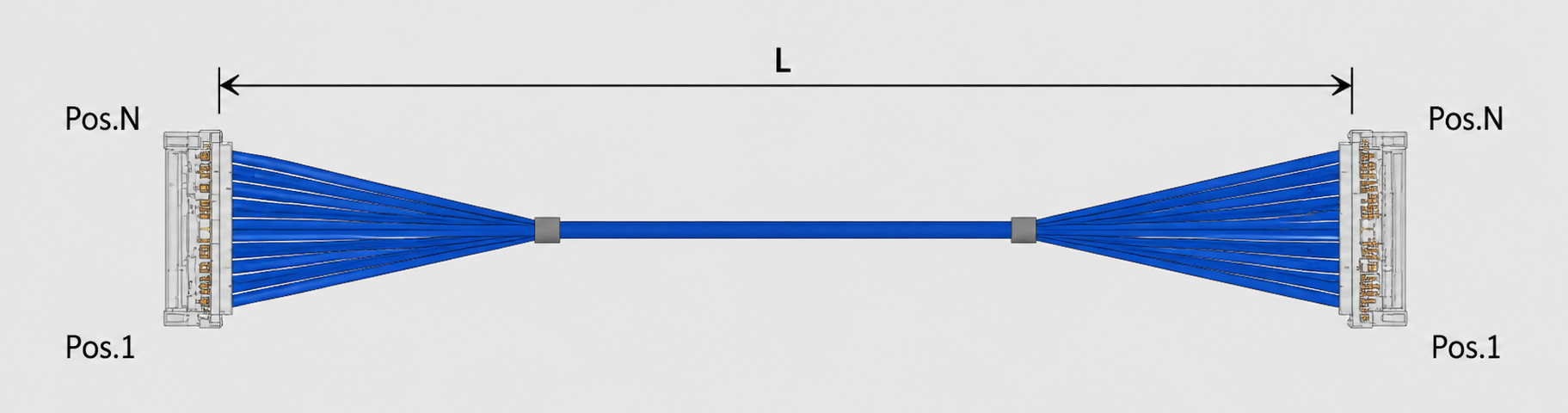

对于工程师和采购人员来说，如果设备原设计采用 I-PEX 83041-100B-01-D，进行兼容或替代选型时，建议不要仅依据“50Pin线束”进行判断，而应从连接器系列、连接器Pin数、线材AWG、线束长度、Pin Assignment、端接方式、外形尺寸及高速信号性能进行逐项核对。本方案中的关键匹配关系可以理解为：I-PEX CABLINE®-UM系列 + 50Pin + 20878-050T-01线材端连接器 + AWG#40极细同轴线 + 1-1连接方式 + 200mm线长。如果项目需要国产化、第二供应商或降低采购成本，则应重点验证替代线束与原连接器的机械配合、电气性能及量产一致性，而不是简单寻找“同样Pin数”的产品。基于极细同轴线束生产制造能力，我们公司可提供 I-PEX 83041-100B-01-D 兼容替代线束方案，可围绕50Pin、AWG#40、对应连接器及实际使用长度进行线束定制，并可根据客户产品结构、信号定义及装配需求进行兼容性评估，为工程验证、样品打样、批量生产及供应链替代提供支持。

极细同轴线束主要材料与制造能力：从样品替代走向稳定量产
一条高速极细同轴线束的性能，最终取决于材料、连接器和制造工艺的综合控制。以 I-PEX 83041-100B-01-D 这一50Pin方案为参考，其核心构成为50Pin线材端连接器 20878-050T-01 与 AWG#40极细同轴线，在实际生产中还涉及极细同轴线导体、绝缘层、屏蔽层、外被以及端接区域等材料和工艺控制。对于工程师，真正值得关注的是替代线束能否保持与原方案相近的机械尺寸、连接可靠性及高速信号传输表现；对于采购人员，则应重点考察供应商是否具备持续稳定生产能力、规格一致性和批量交付能力。我们公司专注于极细同轴线束的生产制造，可针对I-PEX CABLINE®-UM系列及类似高速极细同轴连接方案提供兼容替代与定制化线束制造服务，帮助客户降低单一供应来源风险，并满足不同项目从样品验证到批量生产的需求。I-PEX 83041-100B-01-D 是一款值得作为高速极细同轴线束选型参考的50Pin方案，其配套线材端连接器为 20878-050T-01，适配 AWG#40 极细同轴线。对于工程师和采购人员而言，极细同轴线束选型应从连接器、Pin数、AWG、长度、Pin Assignment、阻抗匹配、信号完整性、屏蔽性能及机械可靠性等多个维度综合判断。我是【雷速極細同軸線束網】,在極細同軸線束領域具備成熟的生產和工程研發經驗,可協助完成型號匹配與結構替代,諮詢請聯繫:张经理 18913228573（微信同号）。我们公司可围绕该规格提供兼容替代、样品打样及批量生产的极细同轴线束方案，为高速显示、AI设备、工业视觉、智能终端及其他高密度电子设备内部互连提供可靠的线束制造支持。
