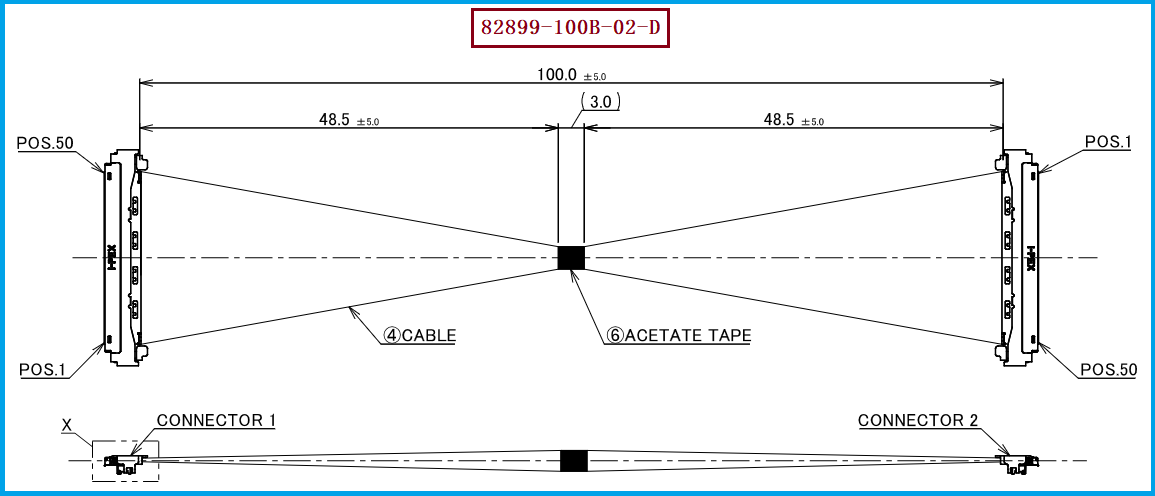

I-PEX 82899-100B-02-D极细同轴线束及其连接方案

在高速显示、高速数据传输、工业视觉、AI终端及高性能电子设备中，随着信号速率不断提升，传统排线方案在信号完整性、串扰控制和空间利用率方面面临越来越高的要求。I-PEX CABLINE®-UM系列正是面向此类高速、高密度连接需求推出的极细同轴线连接方案。本次介绍的 I-PEX 82899-100B-02-D，属于50Pin、40AWG极细同轴线束规格，配套线材端连接器型号为 20878-050T-01，连接器可适配 AWG#40 极细同轴线。CABLINE®-UM采用0.4mm超细接点间距、垂直直角出线结构，配合后高度约2.2±0.15mm，并采用ZenShield®全屏蔽技术和机械锁扣设计，适合在有限设备空间内实现高密度、高速率和高可靠性的信号连接。对于工程师而言，这类线束不仅是“连接器+线材”的简单组合，而是需要综合考虑阻抗、损耗、串扰、屏蔽、端接以及PCB连接结构的高速互连组件；对于采购人员而言，则需要同时关注原厂料号、连接器匹配关系、线径、长度、Pin数以及兼容替代能力。

极细同轴线的阻抗匹配原理：为什么高速信号特别重视阻抗

在高速信号传输过程中，阻抗匹配是影响信号完整性的重要因素之一。极细同轴线的特性阻抗并不是单纯由导体电阻决定，而是与中心导体尺寸、绝缘介质材料、绝缘层厚度、外部屏蔽结构以及导体之间的几何关系密切相关。当高速信号沿极细同轴线传播时，如果信号源、传输线和接收端之间存在明显的阻抗不连续，就可能产生信号反射。反射信号与原始信号叠加后，会造成过冲、振铃、波形畸变、抖动增加以及眼图恶化，最终影响高速接口的稳定工作。因此，在USB4、Thunderbolt、高速DisplayPort、eDP、MIPI以及高速工业视觉等应用中，工程师通常需要从系统层面考虑“芯片/SerDes—PCB—连接器—极细同轴线束—连接器—PCB—接收端”的完整阻抗链路。对于 I-PEX 82899-100B-02-D这类AWG#40极细同轴线束，线材结构与连接器端接工艺需要保持良好的匹配关系，不能只看“线径相同”就判断一定能够实现高速兼容。尤其是在更高数据速率下，连接器过渡区域、焊接/压接区域、屏蔽层处理以及线束弯折状态，都可能造成局部阻抗变化，因此极细同轴线束的设计、制造和检测需要围绕高速信号完整性进行系统控制。

从工程设计与采购角度看：AWG#40、50Pin与连接器匹配同样关键

对于工程师进行线束选型时，建议首先确认设备端连接器结构、Pin数量、信号定义、线材规格、线束长度以及高速信号所要求的电气性能，再确定具体线束方案。本产品采用 20878-050T-01 作为线材端连接器，适配 AWG#40 极细同轴线，并对应50Pin CABLINE®-UM连接方案。CABLINE®-UM本身支持多种Pin数及多种线缆规格，但不同线径对应的电流承载能力、可实现的Pin数量和高速性能要求并不完全相同，因此不能简单地将不同AWG规格直接互换。对于采购人员来说，如果原项目使用 I-PEX 82899-100B-02-D，建议在询价、打样和批量采购阶段明确标注“50Pin、AWG#40、连接器20878-050T-01、线序定义、长度及端接方式”等关键条件，从源头减少错料和替料风险。同时，对于已经进入量产阶段、但原厂线束交期较长、采购成本较高或需要寻找第二供应来源的项目，可以从“连接器保持兼容+线材规格保持一致+电气性能满足要求+端接尺寸一致”的方向评估替代方案。

选型和兼容与替代方案参考及建议

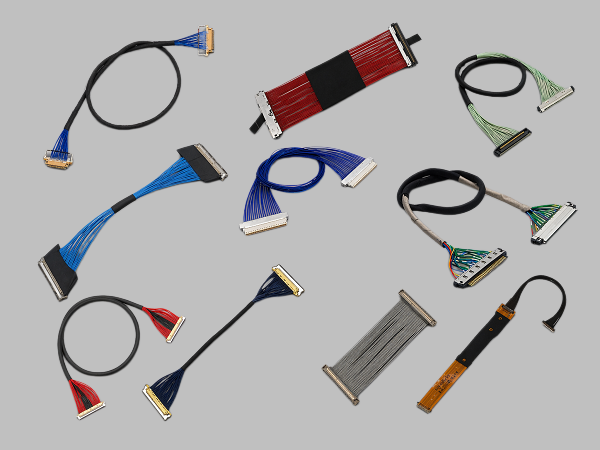

如果设备原设计采用 I-PEX 82899-100B-02-D，替代线束的重点并不是简单复制产品外观，而是确保连接器、线材、Pin定义、阻抗特性、屏蔽结构和机械尺寸能够与原系统相匹配。尤其是高速信号应用，应重点确认AWG#40极细同轴线的结构参数、特性阻抗、传输损耗、串扰表现以及连接器端的屏蔽连续性，并结合实际传输速率进行样品验证。我们公司专注于极细同轴线束的生产制造与定制加工，可根据客户提供的原厂料号、连接器型号、线材规格、长度、Pin数、线序及应用要求进行兼容性评估和样品开发。我们公司可提供：I-PEX 82899-100B-02-D兼容替代线束方案，可针对原有线束进行规格解析、连接器匹配、AWG#40极细同轴线材选配、端接加工及批量生产，为工程师提供更灵活的国产替代和第二供应商选择。对于采购端，如果项目存在降本、交期、供应链多元化或国产化替代需求，也可以优先从相同连接器体系和相同线材规格入手进行样品验证，再根据高速测试结果确认最终替代方案。

高速线束不仅要“连得上”，更要“传得稳”
I-PEX 82899-100B-02-D所代表的50Pin、AWG#40极细同轴线束方案，适用于对空间、高速传输和信号完整性具有较高要求的电子设备内部互连。极细同轴线能够利用同轴结构实现更加稳定的高速信号传输，而阻抗匹配则是保证高速信号从发送端稳定到达接收端的重要基础。对于工程师，选型时应关注连接器、AWG线径、阻抗、损耗、屏蔽及端接工艺之间的整体匹配；对于采购人员，则应重点确认料号、规格、兼容性、交期和供应能力。我是【雷速極細同軸線束網】,專業定製生產極細同軸線束及配套端子、板端連接器,如您需要技術評估或項目合作,請聯系:张经理 18913228573（微信同号）。我们公司可围绕 I-PEX 82899-100B-02-D、20878-050T-01、AWG#40 这一产品组合提供极细同轴线束兼容替代及定制制造服务，帮助客户在满足产品性能和装配要求的基础上，获得更加灵活的供应链选择。
